La cromatografia ionica è una tecnica analitica utilizzata per identificare e determinare quantitativamente gli ioni presenti in una soluzione. Particolarmente efficace nell’analisi di miscele contenenti basse concentrazioni di specie ioniche, trova importanti applicazioni nel controllo delle acque, monitoraggio ambientale, industria farmaceutica e nel controllo di numerosi processi industriali.
La cromatografia ionica si basa sulla separazione differenziale degli ioni mentre sono trasportati attraverso una colonna da una fase mobile acquosa, chiamata eluente, e interagiscono con una fase stazionaria contenente gruppi dotati di carica elettrica.
Il meccanismo più caratteristico è lo scambio ionico reversibile: gli ioni presenti nel campione competono con quelli dell’eluente per i siti di scambio della resina. In funzione delle loro proprietà e della loro affinità per la fase stazionaria, gli ioni sono trattenuti per tempi diversi e raggiungono il rivelatore in momenti differenti.
Si distinguono principalmente la cromatografia a scambio anionico, impiegata per separare gli ioni negativi, e la cromatografia a scambio cationico, destinata agli ioni positivi. La separazione dipende da fattori, tra cui la carica delle specie analizzate, le loro dimensioni e caratteristiche di idratazione e la composizione dell’eluente.
Un’importante evoluzione strumentale è rappresentata dal soppressore, utilizzato soprattutto nei sistemi con rivelazione conduttimetrica. Riducendo la conducibilità di fondo dell’eluente e favorendo la rilevazione degli analiti, consente di migliorare notevolmente la sensibilità dell’analisi. La cromatografia ionica permette così di determinare anche quantità molto basse di numerosi ioni, rendendola uno strumento prezioso nella chimica analitica moderna
Il principio della cromatografia ionica
Il principio fondamentale della cromatografia ionica si basa sullo scambio ionico reversibile tra gli ioni presenti nel campione e i siti funzionali dotati di carica elettrica presenti sulla fase stazionaria. Il campione è trasportato attraverso la colonna da una fase mobile acquosa, chiamata eluente, mentre la fase stazionaria è costituita generalmente da una resina contenente gruppi carichi stabilmente.

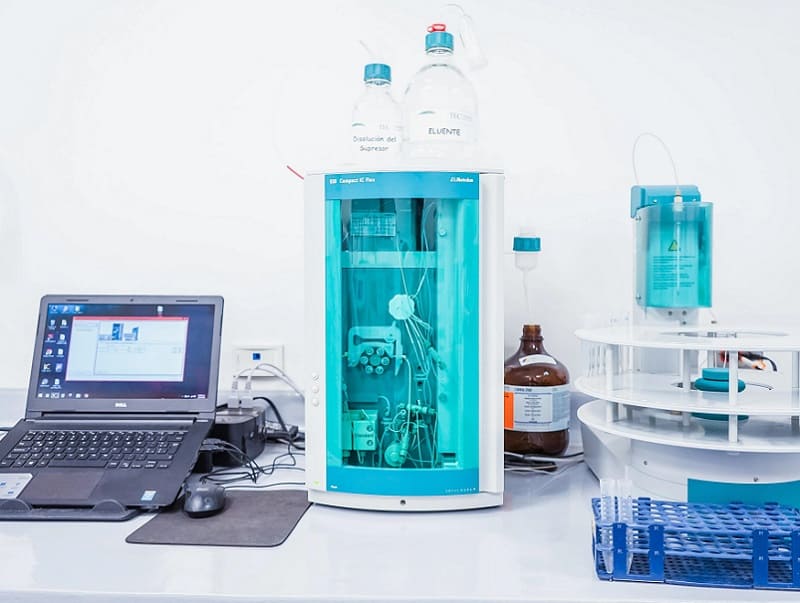

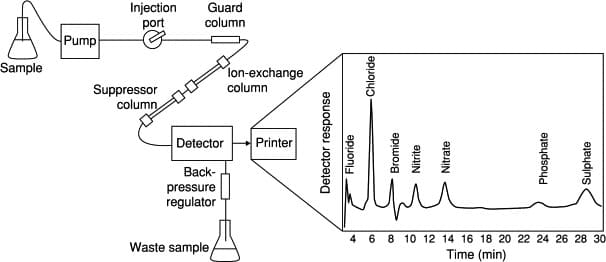

strumentazione della cromatografia ionica
Quando il campione entra nella colonna, gli ioni presenti nella soluzione interagiscono con i siti di carica opposta della resina. Si instaura così una competizione tra gli ioni del campione e quelli dell’eluente per i siti di scambio disponibili. Poiché le diverse specie ioniche possiedono caratteristiche differenti, non sono trattenute tutte nello stesso modo.
La ritenzione degli ioni dipende da diversi fattori, tra cui la loro carica, dimensioni e il grado di idratazione, oltre alle caratteristiche della resina e alla composizione dell’eluente. In generale, un’interazione più forte con la fase stazionaria determina una maggiore ritenzione e quindi un’uscita più tardiva dalla colonna. Non si tratta tuttavia di una relazione determinata esclusivamente dalla carica o dal raggio ionico: le condizioni chimiche del sistema influenzano in modo significativo l’equilibrio di scambio.
Durante l’eluizione, il continuo passaggio della fase mobile favorisce il progressivo distacco degli ioni dalla fase stazionaria. Le diverse specie raggiungono quindi il termine della colonna in tempi differenti, chiamati tempi di ritenzione. La separazione ottenuta permette successivamente di identificare e quantificare gli ioni attraverso un opportuno sistema di rivelazione.
In questo modo, la cromatografia ionica trasforma le diverse interazioni tra ioni, fase stazionaria ed eluente in una separazione analitica misurabile.
Preparazione del campione
Prima dell’analisi, si deve preparare il campione in modo da essere compatibile con il sistema cromatografico. A seconda della matrice, può essere necessario filtrarlo, diluirlo o sottoporlo ad altri trattamenti per eliminare particelle sospese e sostanze che potrebbero interferire con la separazione o danneggiare la colonna.
La preparazione deve inoltre mantenere gli ioni di interesse nella loro forma adatta all’analisi e in una concentrazione compresa nell’intervallo di lavoro del metodo.
Iniezione del campione
Il campione preparato è introdotto nel sistema mediante un iniettore, spesso attraverso un’apposita valvola a volume definito. L’iniezione trasferisce una quantità nota di soluzione nella corrente dell’eluente, che la trasporta verso la colonna.
Separazione nella colonna
La soluzione raggiunge quindi la colonna cromatografica, contenente la fase stazionaria a scambio ionico. Qui gli ioni interagiscono in modo diverso con i gruppi carichi della resina e sono separati in funzione della loro affinità per la fase stazionaria.
Durante il passaggio dell’eluente, le diverse specie ioniche migrano a velocità differenti e raggiungono progressivamente l’uscita della colonna. Si formano così bande separate di analiti, che sono indirizzate verso il sistema di rivelazione.
Soppressione della conducibilità dell’eluente
Nei sistemi che utilizzano la rivelazione conduttimetrica con soppressore, l’effluente proveniente dalla colonna attraversa il soppressore prima di arrivare al rivelatore.
Il suo compito è ridurre la conducibilità di fondo dell’eluente e aumentare il contrasto tra il segnale degli analiti e quello della fase mobile. In questo modo è possibile migliorare sensibilità e capacità di rilevare concentrazioni molto basse.
Rivelazione degli ioni
Gli ioni separati raggiungono infine il rivelatore, che trasforma la loro presenza in un segnale misurabile. La rivelazione conduttimetrica è diffusa perché sfrutta la capacità degli ioni di trasportare corrente elettrica in soluzione.
Il segnale prodotto varia in relazione alla quantità di analita che attraversa il rivelatore ed è registrato in funzione del tempo.
Elaborazione del cromatogramma
Il risultato dell’analisi è rappresentato sotto forma di cromatogramma, costituito da una serie di picchi. Ogni picco corrisponde generalmente a una specie ionica separata dalla colonna.
Il tempo di ritenzione contribuisce all’identificazione dello ione, mentre l’area o l’altezza del picco è utilizzata per determinarne la concentrazione, attraverso un’opportuna curva di calibrazione.
Colonna a scambio ionico
La colonna a scambio ionico rappresenta il cuore analitico della cromatografia ionica, perché al suo interno avviene la separazione delle diverse specie ioniche presenti nel campione. È costituita da un tubo, generalmente realizzato in materiali chimicamente inerti come il polietere etere chetone o, in alcune configurazioni, in acciaio inossidabile, all’interno del quale è contenuta la fase stazionaria.
Struttura della fase stazionaria
La fase stazionaria è generalmente costituita da particelle polimeriche di piccole dimensioni, progettate per offrire un’elevata superficie di interazione e un’efficiente separazione degli ioni. Tra i materiali utilizzati figurano polimeri a base di stirene–divinilbenzene (PS-DVB) e polimetacrilati.
La matrice polimerica costituisce il supporto sul quale sono introdotti gruppi funzionali dotati di carica elettrica. Questi gruppi rappresentano i siti attraverso i quali avviene lo scambio ionico. In alcune colonne la superficie delle particelle può essere modificata mediante rivestimenti o strati funzionali che migliorano selettività ed efficienza.
Colonne per anioni e per cationi
Le colonne sono distinte principalmente in base alla carica dei gruppi funzionali della fase stazionaria.

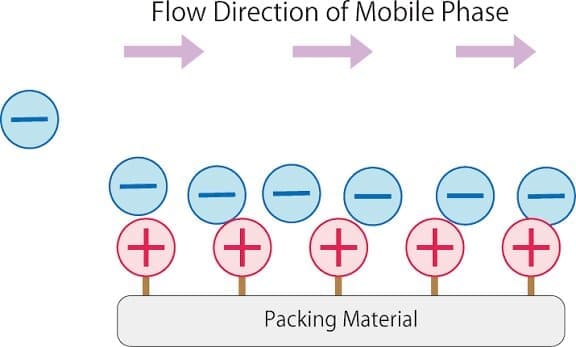

cromatografia a scambio anionico
Nelle colonne a scambio anionico, i siti funzionali possiedono carica positiva e trattengono gli anioni presenti nel campione. Sono comuni gruppi funzionali basati sull’ammonio quaternario.
Nelle colonne a scambio cationico la fase stazionaria presenta gruppi a carica negativa e trattiene i cationi. Tra i gruppi funzionali utilizzati si trovano quelli solfonici, tipici degli scambiatori fortemente acidi, e quelli carbossilici, presenti negli scambiatori debolmente acidi.
Capacità, selettività ed efficienza
Le prestazioni della colonna dipendono da diverse caratteristiche. La capacità di scambio indica la quantità di siti disponibili per lo scambio ionico e determina, insieme alle condizioni operative, la quantità di analita che la colonna può trattare senza perdere efficienza.
La selettività esprime la capacità della fase stazionaria di distinguere tra specie ioniche differenti e dipende dalla natura dei gruppi funzionali, dalla struttura della matrice e dalle condizioni della fase mobile.
Le interazioni non ioniche, comprese quelle idrofobiche, possono influenzare la ritenzione di alcune specie, soprattutto nel caso di analiti organici o facilmente polarizzabili. La combinazione di queste caratteristiche determina quindi la capacità della colonna di produrre una separazione efficiente e riproducibile.
Fase mobile e eluente nella cromatografia ionica
La fase mobile, comunemente chiamata eluente, è la soluzione che fluisce continuamente attraverso la colonna cromatografica e trasporta con sé le specie ioniche presenti nel campione. La sua composizione è fondamentale perché determina, insieme alle caratteristiche della fase stazionaria, il tempo di ritenzione degli ioni vengono e con quale velocità sono eluiti.
Si deve scegliere l’eluente in funzione del tipo di scambio ionico e delle specie che si desidera separare. La sua composizione, la concentrazione, il pH e la forza ionica possono modificare significativamente la ritenzione e la selettività della separazione.
Eluenti per anioni e cationi
Nella cromatografia a scambio anionico, utilizzata per separare anioni, sono comuni eluenti a base di carbonato e bicarbonato di sodio. Un’altra soluzione utilizzata nei sistemi moderni è l’idrossido di potassio, adatto alle configurazioni che prevedono la generazione elettrolitica dell’eluente.
Nella cromatografia a scambio cationico, destinata alla separazione di cationi, si utilizzano eluenti acidi. Tra i più comuni vi è l’acido metansolfonico (MSA), scelto per le sue caratteristiche di conducibilità e per la compatibilità con la rivelazione conduttimetrica.
Ruolo dell’eluente nella separazione
Quando il campione entra nella colonna, gli ioni presenti nella soluzione interagiscono con i siti di scambio della fase stazionaria. L’eluente contribuisce a controllare l’equilibrio tra la fase mobile e la fase stazionaria, favorendo progressivamente il distacco degli analiti dalla resina.
Durante il percorso nella colonna, questo equilibrio si instaura e si modifica continuamente. Le diverse specie ioniche, avendo differenti affinità per la fase stazionaria e rispondendo in modo diverso alle condizioni dell’eluente, avanzano a velocità differenti. È proprio questa differenza a permettere la loro separazione.
Eluizione isocratica
Nell’eluizione isocratica, la composizione dell’eluente rimane sostanzialmente costante per tutta la durata dell’analisi. È una modalità utilizzata quando le specie presenti nel campione si possono separare efficacemente nelle stesse condizioni cromatografiche.
Eluizione a gradiente
Nell’eluizione a gradiente, la composizione della fase mobile è modificata in modo programmato durante la corsa cromatografica. Variando parametri come concentrazione dell’eluente o, a seconda del metodo, pH e forza ionica, è possibile modificare la ritenzione degli analiti.
Il gradiente può risultare utile quando una miscela contiene ioni con affinità molto diverse per la fase stazionaria, perché consente di ottenere una separazione efficace anche in presenza di specie che, in condizioni isocratiche, potrebbero eluire troppo rapidamente oppure richiedere tempi eccessivamente lunghi.
Rilevamento degli ioni nella cromatografia ionica
Nella cromatografia ionica il rilevamento degli ioni costituisce la fase conclusiva dell’analisi cromatografica. Dopo la separazione nella colonna, gli analiti raggiungono il rivelatore, che trasforma la loro presenza in un segnale misurabile. Il segnale è rappresentato nel cromatogramma sotto forma di picchi, la cui posizione e intensità forniscono informazioni rispettivamente per l’identificazione e la determinazione quantitativa degli ioni.
Il rivelatore conduttimetrico è il sistema più utilizzato nella cromatografia ionica, grazie alla capacità di rilevare numerose specie ioniche.
Rivelatore conduttimetrico
Il principio della rivelazione conduttimetrica si basa sulla conducibilità elettrica della soluzione, determinata dalla presenza e dalla mobilità degli ioni. L’effluente proveniente dalla colonna attraversa una piccola cella contenente elettrodi, generalmente progettata per effettuare la misura mediante corrente alternata. Lo strumento determina la conducibilità della soluzione.
La difficoltà principale deriva dal fatto che anche l’eluente possiede una propria conducibilità. Se questa fosse troppo elevata rispetto al segnale prodotto dagli analiti, la loro rilevazione diventerebbe meno sensibile.
Ruolo del soppressore
Nei sistemi a rivelazione conduttimetrica soppressa, l’effluente attraversa un soppressore prima di raggiungere il rivelatore. Il soppressore modifica chimicamente la composizione dell’eluente in modo da ridurne la conducibilità di fondo, aumentando contemporaneamente il contrasto del segnale prodotto dagli analiti.
Questa strategia permette di ottenere una sensibilità molto elevata e rende possibile la determinazione di numerosi ioni anche a basse concentrazioni. Non tutti i sistemi di cromatografia ionica utilizzano però un soppressore: esistono anche configurazioni con rivelazione conduttimetrica non soppressa.
Rivelatori alternativi
Sebbene la conducibilità sia particolarmente versatile, alcune applicazioni richiedono sistemi di rivelazione differenti. Il rivelatore amperometrico misura una corrente associata a processi di ossidazione o riduzione che avvengono su un elettrodo e può risultare particolarmente utile per specie elettroattive.
Il rivelatore UV-Vis sfrutta l’assorbimento della radiazione elettromagnetica da parte degli analiti. Si può utilizzare per specie che assorbono direttamente la radiazione oppure attraverso reazioni post-colonna che producono composti più facilmente rilevabili.
Un’ulteriore possibilità è rappresentata dall’accoppiamento con la spettrometria di massa (IC-MS). In questo caso la separazione cromatografica viene combinata con la capacità della spettrometria di massa di distinguere le specie in funzione del loro rapporto massa/carica. Questa configurazione può fornire un’elevata selettività ed è particolarmente utile per analisi complesse e per la determinazione di contaminanti presenti a concentrazioni molto basse.
Dal segnale al cromatogramma
Il rivelatore produce un segnale che è registrato in funzione del tempo. Si ottiene così il cromatogramma, nel quale ogni specie separata dalla colonna compare generalmente come un picco.
Il tempo di ritenzione è confrontato con quello di standard noti per contribuire all’identificazione dell’analita, mentre l’area del picco è correlata alla quantità della sostanza attraverso una curva di calibrazione. La combinazione tra separazione cromatografica e rivelazione consente di trasformare il campione iniziale in un risultato qualitativo e quantitativo.
Il cromatogramma
Il risultato della cromatografia ionica è rappresentato attraverso il cromatogramma, grafico nel quale si riporta il segnale prodotto dal rivelatore in funzione del tempo. La separazione ottenuta nella colonna si manifesta quindi attraverso una successione di picchi, ciascuno associato a una specie ionica che raggiunge il rivelatore.
Identificazione degli ioni
L’identificazione degli analiti si basa principalmente sul tempo di ritenzione, cioè sull’intervallo di tempo trascorso dall’iniezione del campione fino alla comparsa del massimo del relativo picco.
Per identificare una specie incognita, il suo tempo di ritenzione è generalmente confrontato con quello ottenuto analizzando soluzioni standard contenenti ioni noti. Il confronto si effettua mantenendo costanti le condizioni operative, poiché variazioni nella composizione dell’eluente, nella temperatura o in altri parametri possono modificare i tempi di ritenzione.
Il tempo di ritenzione, tuttavia, non costituisce da solo una prova assoluta dell’identità dell’analita. Quando è necessario ottenere una maggiore certezza, si possono utilizzare rivelatori più selettivi o metodi complementari.

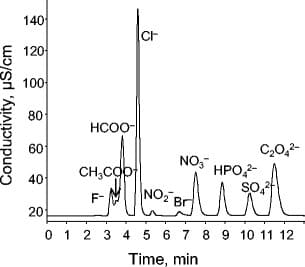

cromatogramma
Analisi quantitativa nella cromatografia ionica
La quantità di uno ione presente nel campione è determinata analizzando la risposta del rivelatore, generalmente attraverso l’area del picco. L’area è correlata alla quantità di analita che attraversa il rivelatore ed è confrontata con una curva di calibrazione ottenuta mediante soluzioni standard a concentrazione nota.
La curva mette in relazione la risposta strumentale con la concentrazione dell’analita. Una volta misurata l’area del picco del campione, il valore può essere convertito nella corrispondente concentrazione, tenendo conto, quando necessario, delle eventuali diluizioni effettuate durante la preparazione del campione.
Interpretazione del cromatogramma
Un cromatogramma ben risolto presenta picchi distinti e sufficientemente separati, condizione importante per ottenere una quantificazione affidabile. Se due specie vengono eluite in tempi molto vicini, i rispettivi picchi possono sovrapporsi e rendere più difficile la loro identificazione e determinazione quantitativa.
La qualità del risultato dipende quindi non soltanto dalla sensibilità del rivelatore, ma anche dalla capacità della colonna di separare efficacemente gli analiti. Il cromatogramma rappresenta così la sintesi visiva dell’intero processo cromatografico: dalla separazione degli ioni alla loro rivelazione, fino alla determinazione della loro concentrazione.
Applicazioni della cromatografia ionica
La cromatografia ionica trova applicazione in numerosi settori nei quali è necessario identificare e quantificare con precisione specie ioniche presenti in matrici anche complesse. La possibilità di analizzare contemporaneamente diversi ioni e di raggiungere basse concentrazioni rende questa tecnica particolarmente utile nel controllo ambientale, nell’industria, nella ricerca e nei laboratori di analisi.
Analisi delle acque
Una delle applicazioni più importanti riguarda l’analisi delle acque, sia potabili sia naturali, reflue o destinate a specifici processi industriali. La cromatografia ionica permette di determinare numerosi anioni e cationi disciolti, fornendo informazioni sulla composizione chimica dell’acqua.
Tra gli anioni possono essere analizzati fluoruri, cloruri, bromuri, nitrati, nitriti, fosfati e solfati, mentre tra i cationi rientrano, a seconda del metodo, sodio, ammonio, potassio, calcio e magnesio. La determinazione di queste specie è importante per valutare la qualità dell’acqua, individuare fenomeni di contaminazione e controllare l’efficienza dei processi di trattamento.
L’analisi dei nitrati e dei fosfati, per esempio, può contribuire al monitoraggio dell’impatto delle attività agricole e degli scarichi sulle acque superficiali e sotterranee. La determinazione degli ioni presenti nelle acque reflue permette invece di verificare la composizione degli scarichi e l’efficacia dei trattamenti di depurazione.
Monitoraggio ambientale
La tecnica è utilizzata nel monitoraggio ambientale di acque, suoli ed emissioni. La determinazione degli ioni permette di seguire la diffusione di contaminanti e di studiare i cambiamenti nella composizione chimica degli ecosistemi.
La cromatografia ionica può contribuire alla ricerca di contaminanti presenti a concentrazioni molto basse, soprattutto quando viene associata a sistemi di rivelazione più selettivi. Tra gli analiti di interesse rientrano, in specifiche applicazioni, specie come perclorato, bromato e altri ossianioni.
Cromatografia ionica nell’industria
Nel settore farmaceutico, la cromatografia ionica è impiegata per il controllo delle materie prime, dei prodotti e dei processi produttivi. Può essere utilizzata per determinare ioni inorganici, e altre specie ioniche che devono essere mantenute entro concentrazioni prestabilite.
La tecnica può contribuire al controllo della purezza e della qualità dei prodotti e alla verifica della riproducibilità dei processi di produzione.
La cromatografia ionica trova applicazione nell’analisi degli alimenti e delle bevande. Si può utilizzare per determinare anioni, cationi e alcune altre specie ioniche presenti in matrici come succhi di frutta, bevande, prodotti lattiero-caseari e alimenti trasformati.
La determinazione di cloruri, nitrati, fosfati, solfati e altri ioni può fornire informazioni utili sulla composizione del prodotto, qualità delle materie prime e rispetto dei parametri previsti dai processi produttivi.
Controllo dei processi industriali
In numerosi processi industriali è necessario controllare continuamente la composizione delle soluzioni utilizzate. La cromatografia ionica permette di monitorare gli ioni presenti nelle acque di processo, nelle soluzioni chimiche e nei fluidi utilizzati nella produzione.
È importante nei processi nei quali anche piccole quantità di impurità ioniche possono compromettere la qualità del prodotto o danneggiare apparecchiature e materiali.
Industria elettronica e semiconduttori
Nella produzione di semiconduttori e componenti elettronici, si deve controllare la presenza di contaminanti ionici nell’acqua ultrapura e nei reagenti. Concentrazioni estremamente basse di alcune specie possono interferire con processi produttivi che richiedono condizioni di elevata purezza.
La cromatografia ionica contribuisce al controllo della purezza dell’acqua e delle soluzioni di processo, soprattutto quando sono richiesti livelli molto bassi di contaminazione.
Vantaggi e limiti della cromatografia ionica
La cromatografia ionica offre numerosi vantaggi, tra cui elevata sensibilità, buona selettività e capacità di analizzare simultaneamente diverse specie ioniche, anche a basse concentrazioni. Richiede quantità relativamente ridotte di campione e si può applicare a numerose matrici. Tra i limiti rientrano la necessità di un’adeguata preparazione del campione, costo della strumentazione e possibile presenza di interferenze dovute alla matrice. La scelta della colonna e delle condizioni operative deve quindi essere attentamente adattata alla composizione del campione e agli analiti da determinare.
