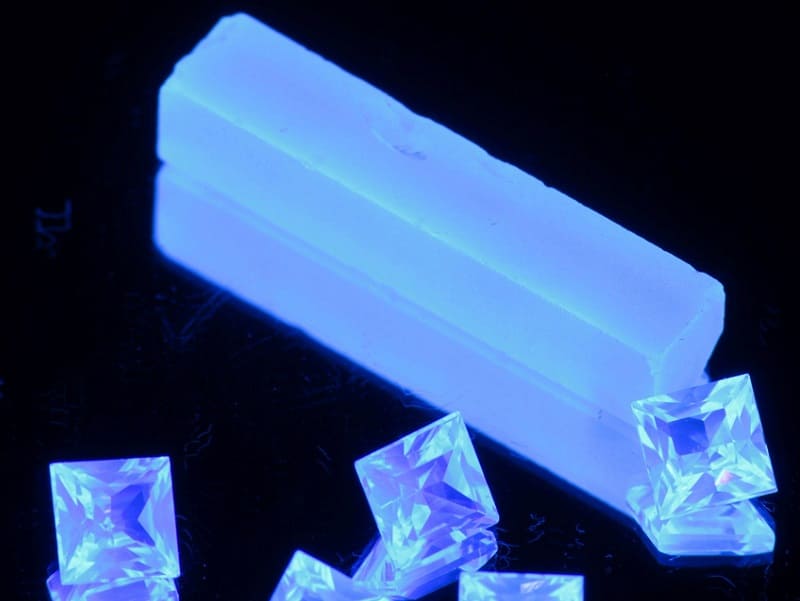

Gli scintillatori sono materiali capaci di emettere luce quando interagiscono con radiazioni ionizzanti, come raggi X, raggi gamma e particelle subatomiche. Il fenomeno alla base di questa proprietà, chiamato scintillazione, consente di trasformare l’energia depositata dalla radiazione in una debole emissione di fotoni, generalmente nel campo della luce visibile o dell’ultravioletto.
Questa caratteristica rende gli scintillatori particolarmente importanti nella rivelazione delle radiazioni, perché la luce prodotta può essere raccolta e convertita in un segnale elettrico attraverso appositi dispositivi. In questo modo, un fenomeno che non può essere osservato direttamente dall’occhio umano diventa un segnale misurabile e analizzabile mediante strumenti elettronici.
Gli scintillatori comprendono materiali con proprietà molto diverse tra loro, scelti in funzione del tipo di radiazione da rilevare e delle caratteristiche della misura da effettuare. La loro capacità di produrre luce in risposta all’interazione con particelle o fotoni energetici ha reso possibile lo sviluppo di numerosi sistemi di rivelazione impiegati sia nella ricerca scientifica sia in ambito tecnologico.
Oggi gli scintillatori trovano impiego, tra gli altri settori, nella diagnostica per immagini, nella fisica delle particelle, nella ricerca sui materiali, nella geofisica e nel monitoraggio delle radiazioni. Comprendere che cosa sono e perché riescono a rendere rilevabile la radiazione costituisce quindi il punto di partenza per conoscere una tecnologia fondamentale per lo studio e la misura dei fenomeni ad alta energia.
La scintillazione
Il fenomeno della scintillazione è un processo fisico attraverso il quale uno scintillatore assorbe l’energia di una radiazione ionizzante e la converte in luce, generalmente nel campo del visibile o dell’ultravioletto. Il processo ha origine dalle interazioni tra la radiazione incidente e gli atomi, le molecole o la struttura elettronica del materiale.
Quando una particella carica o un fotone ad alta energia, come un raggio X o un raggio gamma, attraversa lo scintillatore, può trasferire parte della propria energia agli elettroni del materiale. Questi vengono portati temporaneamente in stati energetici eccitati, mentre l’energia della radiazione viene progressivamente trasferita al materiale.
Eccitazione e rilassamento
Gli stati eccitati sono instabili. Il materiale tende quindi a ritornare verso una configurazione energetica più stabile attraverso una serie di processi di rilassamento. Una parte dell’energia assorbita può essere convertita in fotoni, dando origine alla caratteristica emissione luminosa dello scintillatore.
La luce è prodotta in impulsi molto brevi, la cui intensità dipende dall’energia depositata dalla radiazione nel materiale. È proprio questa relazione tra energia della radiazione e quantità di luce prodotta a rendere il fenomeno particolarmente utile per la rivelazione.
Dalla scintillazione al segnale misurabile
La luce generata dallo scintillatore viene successivamente raccolta da un dispositivo fotosensibile, come un tubo fotomoltiplicatore o un fotodiodo. Il sensore converte i fotoni in un segnale elettrico, che può essere elaborato dagli strumenti elettronici.
In questo modo, la scintillazione permette di trasformare l’interazione con una radiazione non direttamente percepibile in un segnale che può essere rilevato, misurato e analizzato.
Le origini storiche degli scintillatori
La storia degli scintillatori è legata ai primi tentativi di osservare e misurare le radiazioni ionizzanti attraverso la luce prodotta dalla loro interazione con la materia. Già nei primi anni del Novecento, gli esperimenti sulla radioattività mostrarono che alcune sostanze fosforescenti potevano emettere piccoli lampi luminosi se colpite dalle radiazioni.
Un passaggio importante avvenne nel 1947, quando il fisico tedesco Hartmut Kallmann sviluppò un contatore a scintillazione basato su grandi cristalli di naftalene, uno dei primi scintillatori organici utilizzati per misurare le radiazioni. Questa tecnica consentiva non soltanto di contare le radiazioni, ma di ottenere anche informazioni sulla loro energia.

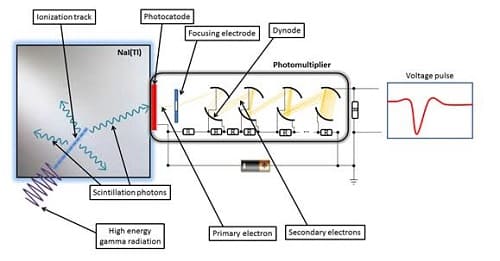

rivelatore a scintillazione NaI(Tl) accoppiato a un tubo fotomoltiplicatore
La svolta arrivò poco dopo con il fisico statunitense Robert Hofstadter, che nel 1948, durante il periodo trascorso all’Università di Princeton, iniziò a studiare cristalli di ioduro di sodio. L’aggiunta di piccole quantità di tallio portò alla realizzazione dello NaI(Tl), uno scintillatore inorganico caratterizzato da un’elevata emissione luminosa. Nel 1949 Hofstadter dimostrò l’efficacia di questi cristalli nella rivelazione dei raggi gamma e, nel 1950, insieme a Jack McIntyre, sviluppò una tecnica di spettrometria gamma basata su cristalli singoli di NaI(Tl).
L’accoppiamento del cristallo a un fotomoltiplicatore permetteva di trasformare i brevi lampi di luce in impulsi elettrici misurabili. I rivelatori a NaI(Tl) si diffusero rapidamente e contribuirono a trasformare la scintillazione in una delle principali tecniche per la rivelazione e la spettrometria delle radiazioni.
Come funzionano gli scintillatori
Il funzionamento di uno scintillatore si basa sulla capacità di trasformare l’energia depositata da una radiazione ionizzante in un segnale che può essere rilevato e analizzato. La trasformazione avviene attraverso una sequenza di passaggi che comprende la produzione di luce e la sua successiva conversione in un segnale elettrico.
-
Interazione della radiazione con lo scintillatore
Quando una radiazione, come un raggio X, un raggio gamma o una particella carica, attraversa lo scintillatore, trasferisce parte della propria energia al materiale. L’energia depositata provoca l’eccitazione degli atomi, delle molecole o della struttura elettronica dello scintillatore.
Il materiale torna successivamente verso uno stato energetico più stabile, producendo fotoni di scintillazione. La quantità di luce generata è correlata, entro determinati limiti, all’energia depositata dalla radiazione.
-
Raccolta della luce
I fotoni prodotti all’interno dello scintillatore vengono indirizzati verso un dispositivo fotosensibile, al quale lo scintillatore è accoppiato mediante un sistema ottico. Tra i dispositivi più utilizzati vi sono i tubi fotomoltiplicatori (PMT) e i fotomoltiplicatori al silicio (SiPM).
L’efficienza con cui la luce viene raccolta e trasferita al sensore è importante perché gli impulsi luminosi prodotti da singoli eventi di interazione possono essere estremamente deboli.
-
Conversione della luce in segnale elettrico
Nel caso di un tubo fotomoltiplicatore, la luce raggiunge il fotocattodo, una superficie fotosensibile che, per effetto fotoelettrico, emette elettroni chiamati fotoelettroni.
Nel SiPM, invece, la luce è convertita in un segnale elettrico attraverso una matrice di fotodiodi a valanga. I due dispositivi utilizzano quindi principi e strutture differenti, pur svolgendo la stessa funzione generale: trasformare la luce prodotta dallo scintillatore in un segnale elettrico.
-
Amplificazione e analisi del segnale
Nel PMT i fotoelettroni vengono accelerati verso una serie di dinodi, provocando una cascata di elettroni. Il processo produce un’amplificazione molto elevata del segnale, che viene raccolto dall’anodo sotto forma di un impulso elettrico.
Il segnale è quindi inviato all’elettronica di acquisizione, che può determinarne caratteristiche come ampiezza, intensità e tempo di arrivo. Questi dati permettono di ricavare informazioni sull’interazione della radiazione con lo scintillatore e, in determinate condizioni, sulla sua energia.
Tipi di scintillatori
Gli scintillatori possono essere classificati in diverse categorie in base alla loro composizione e allo stato fisico. Tra le principali si distinguono gli scintillatori inorganici, organici e gassosi. Ciascuna tipologia presenta proprietà specifiche e viene scelta in funzione del tipo di radiazione da rivelare, della velocità di risposta richiesta e delle caratteristiche della misura.
Scintillatori inorganici
Gli scintillatori inorganici sono generalmente costituiti da materiali cristallini. La radiazione ionizzante trasferisce energia alla struttura elettronica del cristallo, generando stati eccitati. In molti materiali vengono aggiunte piccole quantità di attivatori, come tallio o cerio, che introducono livelli energetici favorevoli all’emissione luminosa e contribuiscono a migliorarne le caratteristiche di scintillazione.
Questi scintillatori presentano spesso elevata densità e alto numero atomico, proprietà che favoriscono l’interazione con raggi X e raggi gamma. Tra i materiali più conosciuti vi sono:
- NaI(Tl), ioduro di sodio attivato al tallio, ampiamente utilizzato per la rivelazione e la spettrometria dei raggi gamma
- LSO (Lutezio, Silicio, Ossigeno)e LYSO (Lutezio, Ittrio, Silicio, Ossigeno), cristalli densi e caratterizzati da una risposta rapida, impiegati soprattutto nei sistemi di tomografia a emissione di positroni (PET);
- BGO, germanato di bismuto, caratterizzato da elevata densità e buon potere di arresto della radiazione.
Scintillatori organici
Gli scintillatori organici producono luce attraverso processi legati agli stati elettronici delle molecole organiche. Possono essere costituiti da composti organici cristallini, materiali plastici o soluzioni liquide contenenti sostanze scintillanti.

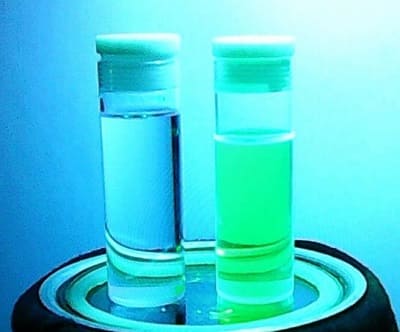

scintillatori organici liquidi
Una caratteristica particolarmente importante è la rapidità della risposta, che può raggiungere tempi dell’ordine dei nanosecondi. Per questo motivo vengono utilizzati quando è necessario determinare con precisione il tempo di arrivo delle particelle o effettuare misure di temporizzazione.
Gli scintillatori plastici, spesso costituiti da una matrice polimerica contenente sostanze scintillanti, possono essere prodotti in forme e dimensioni molto diverse. Sono utilizzati, per esempio, nei sistemi di monitoraggio delle radiazioni e nei rivelatori per la fisica delle particelle.
Gli scintillatori liquidi trovano invece applicazione nella misura della radioattività di alcuni radionuclidi a bassa energia. Nella scintillazione liquida, il campione può essere incorporato direttamente nella soluzione scintillante, permettendo di rilevare in modo efficiente le radiazioni emesse.
Scintillatori gassosi
Gli scintillatori gassosi sfruttano l’eccitazione degli atomi o delle molecole di un gas provocata dal passaggio della radiazione ionizzante. Tra i materiali utilizzabili vi sono soprattutto gas nobili, come argon, kripton e xeno. Gli atomi eccitati possono emettere fotoni durante il ritorno a stati energetici più stabili; in alcuni casi intervengono anche specie molecolari eccitate, come gli eccimeri.
Questi sistemi possono offrire tempi di risposta molto rapidi e risultano interessanti in particolari applicazioni della fisica delle particelle e della rivelazione delle radiazioni. La bassa densità dei gas, tuttavia, limita l’efficienza di interazione con le radiazioni più penetranti. Per questo motivo possono essere utilizzati a pressione elevata o in configurazioni che aumentano la quantità di gas attraversata dalla radiazione.
Lo xeno gassoso ad alta pressione, per esempio, è studiato e utilizzato in alcuni rivelatori destinati alla ricerca nella fisica fondamentale e alla rivelazione di radiazioni. I diversi tipi di scintillatori presentano quindi un insieme di proprietà che ne determina la scelta nelle specifiche applicazioni.
Applicazioni degli scintillatori
Le proprietà degli scintillatori, in particolare la capacità di convertire l’energia delle radiazioni in segnali luminosi misurabili, ne hanno favorito l’impiego in numerosi settori scientifici, medici e tecnologici. La scelta del materiale dipende dal tipo di radiazione da rilevare, dalla sensibilità richiesta e dalla velocità di risposta necessaria.
Diagnostica per immagini
Una delle applicazioni più importanti degli scintillatori riguarda la diagnostica medica. In alcuni sistemi di imaging, i cristalli scintillatori sono utilizzati per convertire i raggi X o i fotoni gamma in luce, che è successivamente trasformata in segnali elettrici e utilizzata per ricostruire un’immagine.
Nella tomografia a emissione di positroni (PET), per esempio, cristalli come LYSO e LSO permettono di rilevare i fotoni gamma prodotti durante l’annichilazione dei positroni. Le loro caratteristiche di densità e rapidità di risposta sono particolarmente importanti per ottenere informazioni sulla distribuzione del tracciante radioattivo nell’organismo.
Fisica delle particelle e delle alte energie
Gli scintillatori sono ampiamente utilizzati nella fisica delle particelle per rivelare particelle cariche e fotoni ad alta energia. Si possono impiegare come rivelatori autonomi oppure come elementi di sistemi più complessi, nei quali sono combinate diverse tecnologie di rivelazione .
Gli scintillatori permettono di determinare la presenza di una particella e, in determinate configurazioni, di ottenere informazioni sulla sua energia, traiettoria e tempo di arrivo. La rapidità di alcuni materiali li rende particolarmente utili anche nelle misure temporali.
Monitoraggio e radioprotezione
Gli scintillatori sono utilizzati anche per il rilevamento e il monitoraggio delle radiazioni ionizzanti. Strumenti portatili o sistemi fissi possono impiegare materiali scintillatori per individuare la presenza di radiazioni e misurarne l’intensità.
Questi dispositivi trovano applicazione nei controlli ambientali, nei laboratori, nelle strutture sanitarie e negli ambienti nei quali è necessario verificare la presenza di sorgenti radioattive.
Sicurezza e controlli
I rivelatori a scintillazione sono impiegati nei sistemi di controllo della sicurezza per individuare materiali radioattivi e analizzare il contenuto di oggetti o carichi senza doverli aprire.
Sono utilizzati, per esempio, in alcuni sistemi di controllo installati in aeroporti, porti, valichi di frontiera e infrastrutture strategiche. La capacità di rilevare radiazioni gamma e, in determinate configurazioni, neutroni, permette di identificare la presenza di materiali che richiedono ulteriori verifiche.
Geofisica e prospezione del sottosuolo
Gli scintillatori trovano applicazione anche nella geofisica, dove possono essere utilizzati per rilevare la radiazione naturale proveniente dalle rocce e dal sottosuolo.
La spettrometria gamma, per esempio, consente di analizzare la distribuzione di alcuni radionuclidi naturali e può fornire informazioni utili nello studio della composizione geologica, nella prospezione mineraria e nella caratterizzazione del territorio.
Ricerca scientifica
Nella ricerca scientifica, gli scintillatori sono impiegati per studiare le proprietà delle radiazioni e delle particelle. Sono presenti in numerosi esperimenti di fisica nucleare, fisica delle particelle e astrofisica, dove possono contribuire alla rivelazione di particelle provenienti da sorgenti naturali, acceleratori o dallo spazio.
Particolare interesse rivestono anche i materiali scintillatori progettati per esperimenti che richiedono elevata sensibilità, rapidità di risposta o capacità di discriminare diversi tipi di radiazione.
Applicazioni industriali
In ambito industriale, i rivelatori a scintillazione possono essere utilizzati per controllare materiali e processi senza ricorrere a metodi distruttivi. Le radiazioni X e gamma possono infatti essere impiegate per ottenere informazioni sull’interno di un materiale, mentre gli scintillatori trasformano la radiazione rilevata in segnali analizzabili.
Tra gli impieghi rientrano alcuni sistemi di controllo dello spessore, ispezione dei materiali e monitoraggio dei processi produttivi.
Nel complesso, le applicazioni degli scintillatori derivano dalla loro capacità di rendere misurabile l’interazione tra radiazione e materia. La grande varietà di materiali disponibili permette di adattare i rivelatori a esigenze molto diverse, dalla diagnostica medica alla ricerca fondamentale.
Vantaggi e limiti degli scintillatori
Gli scintillatori sono tra i materiali più utilizzati per la rivelazione delle radiazioni grazie alla capacità di trasformare l’energia depositata dalla radiazione in un segnale luminoso successivamente convertibile in un segnale elettrico. La grande varietà di materiali disponibili permette di adattarne le caratteristiche a numerose applicazioni, ma esistono anche alcuni limiti che devono essere considerati nella progettazione dei sistemi di rivelazione.
Vantaggi degli scintillatori
Uno dei principali vantaggi è l’elevata sensibilità alle radiazioni ionizzanti. Molti scintillatori permettono di rilevare anche eventi caratterizzati da una quantità relativamente piccola di energia depositata.
Un’altra caratteristica importante è la possibilità di ottenere informazioni non soltanto sulla presenza della radiazione, ma anche sulla sua energia e sul tempo di interazione. La quantità di luce prodotta può infatti essere correlata all’energia depositata, mentre alcuni materiali presentano tempi di risposta estremamente brevi e sono quindi adatti alle misure temporali.
Gli scintillatori possono inoltre essere realizzati in forme e dimensioni molto diverse, dai piccoli cristalli utilizzati in strumenti compatti alle grandi strutture impiegate nei sistemi di rivelazione scientifici e industriali. Alcuni materiali, come gli scintillatori plastici, sono relativamente semplici da lavorare e possono essere prodotti in geometrie complesse.
Infine, possono essere accoppiati a differenti dispositivi fotosensibili, come tubi fotomoltiplicatori e SiPM, consentendo di progettare sistemi adatti a esigenze molto diverse.
Limiti degli scintillatori
Le prestazioni di uno scintillatore dipendono fortemente dal materiale utilizzato. Non esiste infatti uno scintillatore ideale per ogni tipo di radiazione e per ogni applicazione. Alcuni materiali sono efficienti nell’assorbimento dei raggi X e gamma, mentre altri sono più adatti a particelle cariche o a misure che richiedono una risposta molto rapida.
Un ulteriore limite è rappresentato dalla possibile perdita di prestazioni dovuta all’esposizione prolungata alle radiazioni. Alcuni scintillatori possono subire fenomeni di danneggiamento o variazioni delle loro proprietà ottiche, soprattutto in condizioni di elevato flusso di radiazione.
Anche la raccolta della luce può influenzare significativamente le prestazioni del sistema. Trasparenza del materiale, qualità delle superfici, accoppiamento ottico e caratteristiche del fotosensore contribuiscono tutti alla quantità di luce effettivamente convertita in segnale.
Infine, alcuni scintillatori richiedono condizioni particolari di utilizzo o possono presentare costi elevati, fragilità meccanica o difficoltà di produzione. La scelta del materiale deve quindi considerare contemporaneamente sensibilità, rapidità, efficienza, stabilità, resistenza alle radiazioni e costi.
Sviluppi e prospettive future degli scintillatori
La ricerca sugli scintillatori è orientata allo sviluppo di materiali e sistemi di rivelazione capaci di offrire prestazioni sempre più elevate. L’obiettivo è migliorare contemporaneamente la resa luminosa, la velocità di risposta, la risoluzione energetica e la resistenza al danneggiamento da radiazioni, riducendo quando possibile le dimensioni, costi e complessità dei dispositivi.
Una delle principali direzioni di ricerca riguarda la progettazione di nuovi materiali scintillatori, ottenuti modificando la composizione chimica e la struttura dei materiali già conosciuti oppure studiando nuove famiglie di composti. Particolare attenzione è rivolta ai materiali capaci di combinare elevata produzione di luce, buona trasparenza ottica e tempi di decadimento molto brevi.
Un altro importante sviluppo riguarda l’integrazione degli scintillatori con fotosensori di nuova generazione, in particolare i SiPM. Questi dispositivi consentono di realizzare sistemi compatti e sensibili, favorendo lo sviluppo di rivelatori sempre più piccoli e facilmente integrabili nelle apparecchiature scientifiche e mediche.
Nel settore della diagnostica per immagini, il miglioramento delle prestazioni degli scintillatori può contribuire a ottenere immagini più precise e a ottimizzare l’impiego delle radiazioni. Nella ricerca fondamentale, invece, materiali più rapidi e sensibili possono permettere di studiare fenomeni caratterizzati da energie elevate o da eventi estremamente brevi.
Un’ulteriore prospettiva riguarda lo sviluppo di scintillatori con maggiore stabilità e resistenza alle radiazioni, particolarmente importanti per applicazioni nello spazio, negli acceleratori di particelle e negli ambienti caratterizzati da elevati livelli di radiazione.
Il futuro degli scintillatori dipenderà quindi non soltanto dall’individuazione di nuovi materiali, ma anche dall’integrazione tra scintillatori, fotosensori, elettronica e sistemi avanzati di elaborazione dei dati. Questa evoluzione potrà rendere la rivelazione delle radiazioni più sensibile, rapida, compatta e versatile.
