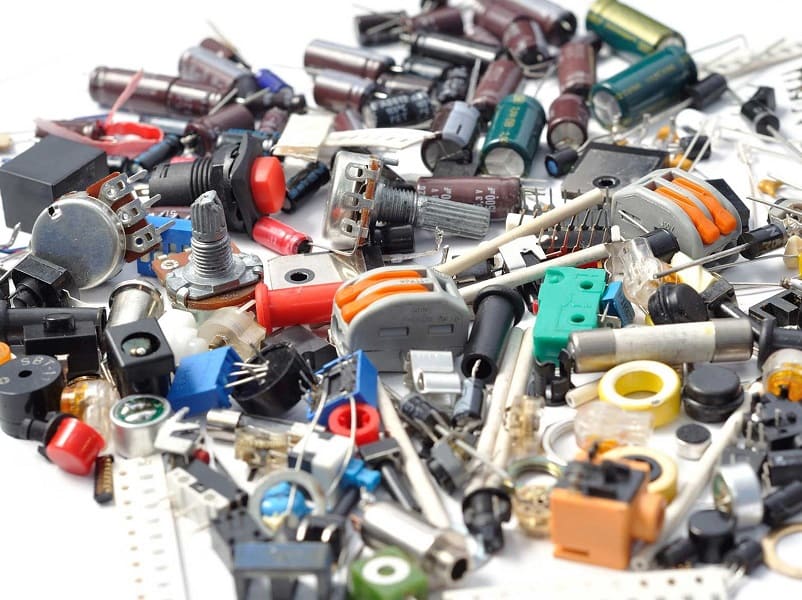

I componenti elettronici sono dispositivi progettati per controllare, modificare, regolare o indirizzare il comportamento delle correnti elettriche e dei segnali all’interno di un circuito. Costituiscono gli elementi fondamentali dell’elettronica e, combinati tra loro, permettono di realizzare sistemi capaci di elaborare informazioni, generare e amplificare segnali, controllare la potenza e svolgere numerose altre funzioni.
Ogni componente elettronico svolge una specifica funzione elettrica o elettronica ed è dotato di terminali, come reofori o piazzole di contatto, che consentono di collegarlo agli altri elementi del circuito. A seconda della loro struttura e del principio di funzionamento, i componenti possono essere realizzati con materiali conduttori, isolanti e semiconduttori e possono sfruttare fenomeni elettrici, magnetici, termici o fotoelettrici.
Tra i componenti elettronici si distinguono, in particolare, componenti passivi e componenti attivi. I primi, come resistori, condensatori e induttori, modificano o immagazzinano energia elettrica senza introdurre un’amplificazione del segnale. I secondi, tra cui diodi, transistor e circuiti integrati, possono invece controllare il flusso di corrente, elaborare segnali o svolgere funzioni di commutazione e amplificazione.
La grande varietà di componenti disponibili permette di costruire circuiti molto diversi tra loro, dai semplici dispositivi di alimentazione ai sistemi digitali più complessi. Computer, smartphone, sistemi di comunicazione, apparecchiature medicali, automobili e dispositivi per l’automazione sono solo alcuni esempi delle tecnologie che dipendono dal loro impiego.
Comprendere le caratteristiche e le funzioni dei principali componenti elettronici permette quindi di capire meglio come sono progettati e come funzionano i moderni circuiti elettronici.
Che cosa sono i componenti elettronici
I componenti elettronici sono elementi utilizzati per costruire i circuiti elettronici e consentire loro di svolgere funzioni specifiche. Possono controllare il passaggio della corrente, modificare i segnali elettrici, immagazzinare energia, amplificare o interrompere un segnale e, in alcuni casi, convertire una forma di energia in un’altra.
Un componente può essere costituito da materiali e strutture molto differenti. I semiconduttori, per esempio, sono alla base di numerosi dispositivi elettronici moderni, come diodi e transistor, mentre materiali conduttori e materiali isolanti vengono utilizzati per realizzare collegamenti, supporti e strutture con specifiche proprietà elettriche.
Componenti e circuiti
Un singolo componente svolge generalmente una funzione limitata, mentre un circuito elettronico nasce dall’interconnessione di più componenti. Il loro collegamento secondo uno schema determinato permette di ottenere funzioni più complesse.
Un resistore, per esempio, può limitare la corrente che attraversa una parte del circuito; un condensatore può accumulare temporaneamente energia elettrica; un transistor può funzionare come amplificatore o interruttore elettronico. L’insieme di questi elementi permette quindi di realizzare sistemi capaci di elaborare e trasmettere segnali.
I componenti possono essere collegati attraverso terminali o contatti elettrici, che consentono il passaggio della corrente e lo scambio di segnali con gli altri elementi del circuito. Le loro caratteristiche, come tensione, corrente, potenza, resistenza, capacità o frequenza di funzionamento, devono essere compatibili con quelle del circuito in cui vengono utilizzati.
La miniaturizzazione ha inoltre portato alla realizzazione di circuiti integrati, nei quali un numero molto elevato di componenti viene incorporato all’interno di un unico dispositivo. Questa evoluzione ha reso possibile sviluppare apparecchi elettronici sempre più piccoli, potenti e complessi.
Componenti elettronici attivi e passivi
Una delle principali classificazioni dei componenti elettronici distingue tra componenti attivi e componenti passivi, in base al modo in cui interagiscono con l’energia e con i segnali presenti nel circuito.
componenti elettronici attivi e passivi
I componenti attivi sono dispositivi capaci di controllare il flusso di corrente o di elaborare un segnale mediante un altro segnale elettrico oppure, in alcuni dispositivi, ottico. Il loro funzionamento è generalmente associato a una sorgente di alimentazione esterna, necessaria per fornire l’energia richiesta dal dispositivo.
Alcuni componenti attivi, come i transistor, possono produrre un guadagno di potenza, consentendo di amplificare un segnale utilizzando l’energia fornita dall’alimentazione. Altri svolgono invece funzioni di controllo o commutazione senza amplificare il segnale. Il loro comportamento è spesso non lineare, caratteristica particolarmente importante nei dispositivi a semiconduttore.
Tra gli esempi rientrano transistor, diodi, amplificatori operazionali e circuiti integrati. I transistor possono funzionare come amplificatori o interruttori elettronici, mentre i diodi permettono, tra le altre funzioni, di controllare e indirizzare il passaggio della corrente.
I componenti passivi, invece, non sono in grado di fornire un guadagno netto di potenza al circuito e non necessitano necessariamente di una sorgente di alimentazione dedicata per svolgere la propria funzione. Possono dissipare, immagazzinare temporaneamente o trasferire energia già presente nel circuito.
I resistori dissipano energia sotto forma di calore, i condensatori la immagazzinano in un campo elettrico e gli induttori in un campo magnetico. Questi componenti vengono utilizzati, tra l’altro, per limitare la corrente, filtrare i segnali, determinare costanti di tempo, realizzare sfasamenti e adattare le caratteristiche dei circuiti.
La distinzione tra attivi e passivi è quindi utile per comprendere il diverso ruolo che i componenti svolgono nella gestione dell’energia e nell’elaborazione dei segnali elettronici.
Il ruolo dei componenti elettronici nei circuiti
All’interno di un circuito, i componenti elettronici collaborano per svolgere funzioni specifiche, dalla gestione dei segnali alla memorizzazione dei dati, fino al controllo e alla conversione dell’energia elettrica. Il comportamento complessivo del sistema dipende dalle caratteristiche dei singoli elementi, dalle modalità con cui sono collegati e dalle interazioni tra loro.
Una prima funzione riguarda il condizionamento e l’elaborazione dei segnali. La combinazione di resistori e condensatori permette, per esempio, di realizzare filtri passa-basso e passa-alto, capaci di attenuare determinate frequenze e favorirne altre. I transistor possono invece amplificare segnali elettrici deboli, rendendoli adatti alle successive fasi di elaborazione.
Nei circuiti digitali, i transistor svolgono il ruolo di interruttori elettronici, contribuendo alla realizzazione delle porte logiche e delle memorie. Integrati in gran numero nei circuiti integrati, permettono di eseguire operazioni logiche e aritmetiche, elaborare informazioni e controllare il funzionamento di dispositivi come microprocessori e microcontrollori.
Un’altra funzione fondamentale riguarda la conversione e la gestione della potenza elettrica. Diodi e transistor di potenza vengono impiegati negli alimentatori e nei convertitori elettronici per raddrizzare la corrente alternata, regolare la tensione e controllare il trasferimento di energia. In questi circuiti, condensatori e induttori contribuiscono a livellare le variazioni della tensione e della corrente, riducendo le ondulazioni residue.
Infine, i componenti elettronici consentono di interfacciare i circuiti con il mondo fisico. I fotodiodi trasformano la luce in un segnale elettrico, i sensori piezoelettrici generano una risposta elettrica in presenza di sollecitazioni meccaniche e i LED convertono l’energia elettrica in luce. Grazie a queste funzioni, i componenti elettronici sono alla base di sistemi di misura, dispositivi di comunicazione, apparecchiature di controllo e numerose tecnologie utilizzate nella vita quotidiana.
Principali categorie di componenti elettronici
I componenti elettronici possono essere classificati in diverse categorie in base alla funzione svolta, al principio di funzionamento e alle proprietà elettriche. Alcune famiglie comprendono componenti molto semplici, mentre altre riuniscono dispositivi capaci di integrare un numero elevatissimo di elementi in uno spazio ridotto.
Resistori
I resistori sono componenti passivi che si oppongono al passaggio della corrente elettrica e permettono di controllare i valori di corrente e tensione presenti in un circuito. Sono utilizzati anche per realizzare partitori di tensione, limitare la corrente e determinare le condizioni di funzionamento di altri componenti.
condensatore
Condensatori
I condensatori immagazzinano temporaneamente energia sotto forma di campo elettrico. Vengono impiegati per il filtraggio dei segnali, il livellamento delle tensioni, l’accoppiamento tra circuiti e la realizzazione di circuiti temporizzatori.
Induttori
Gli induttori, o bobine, immagazzinano energia in un campo magnetico quando sono attraversati da corrente. Trovano applicazione nei filtri, negli alimentatori, nei circuiti risonanti e nei sistemi di conversione della potenza.
Diodi
I diodi sono dispositivi a semiconduttore che consentono di controllare il passaggio della corrente in funzione della polarizzazione applicata. Sono utilizzati, tra l’altro, per il raddrizzamento della corrente, la protezione dei circuiti e la regolazione della tensione. Appartengono a questa famiglia anche dispositivi specializzati come LED, fotodiodi e diodi Zener.

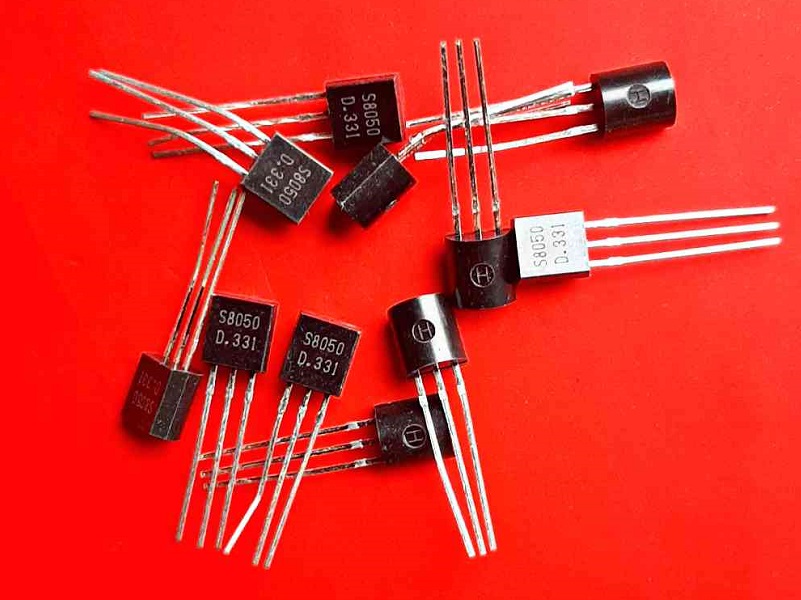

transistor
Transistor
I transistor sono componenti attivi a semiconduttore capaci di controllare la corrente e utilizzati principalmente come amplificatori o interruttori elettronici. Sono elementi fondamentali sia nei circuiti analogici sia in quelli digitali e costituiscono la base dei moderni circuiti integrati.
Circuiti integrati
I circuiti integrati riuniscono all’interno di un singolo dispositivo numerosi componenti, come transistor, resistori e condensatori, collegati per svolgere una funzione specifica. Microprocessori, microcontrollori, memorie e amplificatori operazionali sono alcuni esempi di circuiti integrati.
Sensori e trasduttori
Sensori e trasduttori permettono ai circuiti elettronici di rilevare grandezze fisiche e trasformarle in segnali utilizzabili dal sistema. Possono rilevare, per esempio, temperatura, luce, pressione, movimento o suono. Tra i dispositivi di questo tipo rientrano termistori, fotodiodi e sensori piezoelettrici.
Componenti elettromeccanici
Alcuni componenti combinano fenomeni elettrici e meccanici. Relè, interruttori, pulsanti e connettori permettono di controllare, interrompere o stabilire collegamenti elettrici e di interfacciare tra loro diverse parti di un sistema.
Queste categorie non sono completamente indipendenti: uno stesso circuito può utilizzare resistori, condensatori, diodi, transistor, sensori e circuiti integrati contemporaneamente. È proprio la loro combinazione a permettere la realizzazione di sistemi elettronici con funzioni sempre più complesse
Componenti elettronici analogici e digitali
La distinzione tra elettronica analogica ed elettronica digitale riguarda principalmente il modo in cui i circuiti trattano i segnali. Gli stessi componenti di base, come resistori, condensatori e transistor, possono infatti essere utilizzati in circuiti analogici o digitali, assumendo funzioni differenti.
Componenti e circuiti analogici
Nell’elettronica analogica, i segnali possono assumere con continuità valori diversi all’interno di un determinato intervallo. I circuiti analogici sono quindi progettati per elaborare variazioni di tensione o corrente che rappresentano direttamente grandezze fisiche, come temperatura, intensità luminosa, pressione o suono.
Tra i componenti più utilizzati vi sono resistori, condensatori, induttori, diodi e transistor, insieme a dispositivi più complessi come gli amplificatori operazionali. Questi elementi possono essere combinati per realizzare amplificatori, filtri, oscillatori e circuiti di condizionamento dei segnali.
Componenti e circuiti digitali
Nell’elettronica digitale, le informazioni vengono rappresentate mediante un insieme discreto di livelli, generalmente associati ai valori binari 0 e 1. I transistor vengono utilizzati principalmente come interruttori elettronici e, collegandoli secondo opportune configurazioni, permettono di realizzare porte logiche, memorie e circuiti di elaborazione.
I circuiti integrati digitali possono contenere un numero molto elevato di transistor e costituiscono la base di microprocessori, microcontrollori, memorie e numerosi altri dispositivi elettronici.
Il rapporto tra analogico e digitale
Nella tecnologia moderna, analogico e digitale non sono ambiti completamente separati. Molti dispositivi devono prima rilevare grandezze fisiche analogiche, convertirle in dati digitali, elaborarli e, successivamente, trasformare nuovamente le informazioni digitali in segnali analogici. A questo scopo vengono utilizzati, per esempio, i convertitori analogico-digitali (ADC) e i convertitori digitale-analogici (DAC).
La distinzione tra elettronica analogica e digitale permette quindi di comprendere due differenti modalità di elaborazione e rappresentazione dei segnali, che spesso operano insieme all’interno dello stesso sistema elettronico.
Come si scelgono i componenti elettronici
La scelta dei componenti elettronici dipende dalle caratteristiche del circuito e dalla funzione che ciascun elemento deve svolgere. Non è sufficiente individuare un componente della categoria corretta: occorre verificare che le sue caratteristiche elettriche, fisiche e ambientali siano compatibili con le condizioni di funzionamento previste.
Tensione di funzionamento
Un primo parametro da considerare è la tensione di funzionamento, che indica il valore di tensione al quale il componente può operare correttamente. Altrettanto importante è la corrente nominale, soprattutto nei circuiti di potenza, perché il superamento dei limiti previsti può provocare un surriscaldamento o danneggiare il dispositivo.
Potenza dissipabile
Per molti componenti è necessario valutare anche la potenza dissipabile. Nei resistori, per esempio, la potenza determina la quantità di energia che può essere dissipata sotto forma di calore senza raggiungere temperature eccessive. Nei dispositivi elettronici complessi assume invece particolare importanza la capacità di smaltire il calore prodotto durante il funzionamento.
Parametri specifici
La scelta può dipendere inoltre da parametri specifici del componente. Per un resistore sono importanti resistenza e tolleranza, per un condensatore capacità e tensione nominale, mentre per un induttore assumono rilievo, tra gli altri, induttanza e corrente massima. Nei componenti attivi possono essere determinanti caratteristiche come guadagno, frequenza di funzionamento, velocità di commutazione e tensione di alimentazione.
Si devono anche considerare le condizioni ambientali. Temperatura, umidità, vibrazioni e altri fattori possono influire sulle prestazioni e sull’affidabilità. Infine, nella progettazione reale vengono valutati dimensioni, modalità di montaggio, disponibilità, costo e durata prevista, cercando un equilibrio tra prestazioni, affidabilità e requisiti del progetto.
La scelta corretta di un componente consiste quindi nel verificare che le sue caratteristiche siano adeguate alle esigenze elettriche, fisiche e funzionali del circuito, evitando di considerare un singolo parametro isolatamente.
Il ruolo dei componenti elettronici nella tecnologia moderna
I componenti elettronici sono alla base di una parte molto ampia delle tecnologie contemporanee. La loro capacità di controllare correnti e segnali, elaborare informazioni, convertire energia e interagire con l’ambiente permette di realizzare dispositivi sempre più complessi e miniaturizzati.
Nei computer, negli smartphone e nei dispositivi digitali, transistor e circuiti integrati consentono di eseguire operazioni logiche, elaborare dati e gestire grandi quantità di informazioni. Memorie, microprocessori e microcontrollori riuniscono al loro interno un numero elevatissimo di componenti, permettendo di concentrare funzioni sempre più numerose in dispositivi di dimensioni ridotte.
Nelle telecomunicazioni, componenti come transistor, diodi, condensatori, induttori e circuiti integrati vengono impiegati per generare, amplificare, filtrare, modulare e ricevere segnali. Sono quindi essenziali per il funzionamento di reti mobili, sistemi wireless, apparati radio e dispositivi connessi.
attuatore
Un ruolo importante è svolto anche nell’automazione e nella robotica, dove sensori, microcontrollori, attuatori e circuiti di potenza permettono alle macchine di rilevare condizioni dell’ambiente, elaborare informazioni e controllare movimenti e processi. Applicazioni analoghe si trovano negli impianti industriali e nei sistemi domestici intelligenti.
Nell’elettronica di potenza, diodi, transistor di potenza, condensatori e induttori permettono di convertire e controllare l’energia elettrica. Questi componenti sono presenti, per esempio, negli alimentatori, nei sistemi di ricarica, nei veicoli elettrici e negli impianti che integrano fonti rinnovabili.
I componenti elettronici trovano infine applicazione in apparecchiature medicali, sistemi di sicurezza, strumenti di misura, elettrodomestici e dispositivi indossabili. La continua evoluzione dei materiali, della microelettronica e delle tecniche di produzione favorisce una crescente integrazione delle funzioni e contribuisce allo sviluppo di dispositivi più piccoli, efficienti e sofisticati.
Evoluzione dei componenti elettronici
L’evoluzione dei componenti elettronici è strettamente legata allo sviluppo dell’elettronica e alla ricerca di dispositivi sempre più efficienti, affidabili e compatti. I primi circuiti utilizzavano prevalentemente componenti discreti, cioè elementi distinti collegati tra loro. Resistori, condensatori, induttori, diodi e, successivamente, transistor costituivano singole unità che dovevano essere assemblate per realizzare circuiti più complessi.
Un passaggio fondamentale avvenne con l’introduzione del transistor, che sostituì progressivamente le valvole termoioniche in molte applicazioni. Le dimensioni più ridotte, il minore consumo energetico e la maggiore affidabilità favorirono una rapida diffusione dei dispositivi a semiconduttore.
La successiva introduzione del circuito integrato trasformò ulteriormente la progettazione elettronica. Numerosi componenti poterono essere realizzati e collegati direttamente su un unico supporto di materiale semiconduttore, riducendo le dimensioni dei circuiti e aumentando la velocità e l’affidabilità dei collegamenti.
Con il progresso della microelettronica, il numero di transistor integrabili in un singolo chip è aumentato enormemente. Questa evoluzione ha portato alla realizzazione di microprocessori, memorie e microcontrollori sempre più potenti, favorendo la diffusione dell’informatica e dell’elettronica digitale.
Oggi l’evoluzione continua attraverso la miniaturizzazione, l’integrazione di nuove funzioni e lo sviluppo di materiali e tecnologie specializzate. Accanto al silicio vengono utilizzati o studiati materiali con proprietà particolari, mentre tecniche avanzate di produzione permettono di realizzare componenti destinati all’elettronica di potenza, alle telecomunicazioni, ai dispositivi indossabili, ai sistemi per l’Internet delle cose e ad applicazioni sempre più specializzate.
