Il fotomoltiplicatore PMT (Photomultiplier Tube) è un rivelatore di luce estremamente sensibile, capace di trasformare la radiazione luminosa in un segnale elettrico amplificato. Il suo funzionamento si basa sulla fotoemissione di elettroni provocata dalla luce e sulla successiva moltiplicazione elettronica, che consente di ottenere un segnale misurabile anche quando la quantità di luce incidente è molto piccola.
Grazie alla sua elevata sensibilità, il fotomoltiplicatore può rilevare anche segnali luminosi estremamente deboli, fino a singoli fotoni in condizioni appropriate. Per questo motivo trova impiego nella fisica delle particelle, nella fisica nucleare, nell’astronomia, nella spettroscopia, nella medicina nucleare e in numerose altre applicazioni scientifiche.
La sua capacità di trasformare una quantità minima di luce in un segnale elettrico amplificato lo ha reso uno strumento fondamentale per la rivelazione e la misura della radiazione luminosa.
I principi fisici alla base del fotomoltiplicatore
Il funzionamento del fotomoltiplicatore si basa principalmente su due fenomeni fisici: l’effetto fotoelettrico e l’emissione secondaria di elettroni. Il primo permette di trasformare la luce in un flusso di elettroni, mentre il secondo consente di moltiplicare il numero di elettroni e quindi di amplificare il segnale prodotto dalla radiazione luminosa.
Effetto fotoelettrico
L’effetto fotoelettrico fu osservato sperimentalmente da Heinrich Hertz nel 1887, durante esperimenti sulle scariche elettriche. Hertz constatò che la radiazione ultravioletta emessa da una scintilla poteva favorire la scarica elettrica e comprese che la luce provocava l’emissione di elettroni da una superficie metallica.
Einstein
La spiegazione teorica arrivò nel 1905 con Albert Einstein, che interpretò il fenomeno introducendo l’ipotesi dei quanti di luce secondo cui la radiazione elettromagnetica può essere considerata, nei processi di interazione con la materia, come costituita da quanti di energia, successivamente chiamati fotoni.
Quando un fotone possiede energia sufficiente e interagisce con un materiale fotosensibile, può trasferire la propria energia a un elettrone. Se l’energia trasferita è sufficiente a superare il lavoro di estrazione del materiale, l’elettrone può abbandonare la superficie e diventare un fotoelettrone.
Nel fotomoltiplicatore questo fenomeno avviene nel fotocatodo, la superficie fotosensibile sulla quale incidono i fotoni. La luce è quindi convertita in un segnale costituito da elettroni, che può essere successivamente amplificato.
L’interpretazione di Einstein consentì la comprensione della natura quantistica dell’interazione tra luce e materia. È importante distinguere tra la natura ondulatoria e

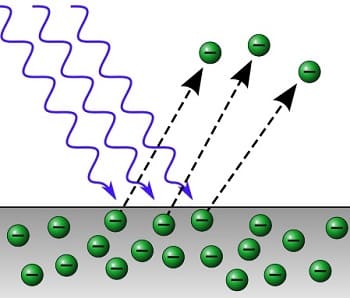

effetto fotoelettrico
quella quantistica della luce: l’introduzione dei quanti di luce non significa che la descrizione ondulatoria della radiazione sia eliminata. I due aspetti fanno parte della descrizione quantistica della radiazione elettromagnetica.
Emissione secondaria
Il secondo fenomeno è l’emissione secondaria, attraverso la quale il fotomoltiplicatore amplifica il numero di elettroni prodotti dal fotocatodo.
L’emissione secondaria si verifica quando una particella primaria dotata di energia sufficiente colpisce una superficie e provoca l’emissione di altre particelle. Nel caso del fotomoltiplicatore, le particelle coinvolte sono principalmente elettroni.
Owen W. Richardson, William A. Austin e altri ricercatori studiarono sperimentalmente il fenomeno nei primi anni del Novecento. Nel 1902 Austin e Starke osservarono che superfici metalliche bombardate da elettroni potevano emettere un numero di elettroni superiore a quello degli elettroni incidenti.
Nel fotomoltiplicatore, gli elettroni prodotti dal fotocatodo sono accelerati da un campo elettrico e indirizzati verso una serie di elettrodi chiamati dinodi. Quando un elettrone colpisce un dinodo con energia sufficiente, può provocare l’emissione di più elettroni secondari.
emissione secondaria
Questi nuovi elettroni sono a loro volta accelerati verso il dinodo successivo, dove il processo si ripete. Una successione di emissioni secondarie produce così una vera e propria moltiplicazione elettronica a cascata.
Il segnale iniziale generato dall’arrivo di un fotone sul fotocatodo si trasforma in un numero molto maggiore di elettroni. Alla fine della catena di moltiplicazione, gli elettroni sono raccolti dall’anodo, producendo un impulso elettrico che può essere misurato ed elaborato dagli strumenti elettronici.
Come funziona il fotomoltiplicatore
Il fotomoltiplicatore è generalmente racchiuso in un involucro di vetro o di altro materiale adatto, all’interno del quale viene mantenuto un alto vuoto. Questo ambiente permette agli elettroni di muoversi tra gli elettrodi senza essere significativamente ostacolati dalle collisioni con le molecole di gas.
Il funzionamento del dispositivo può essere descritto attraverso tre fasi principali: fotoemissione, moltiplicazione elettronica e raccolta del segnale.
Fotocatodo
I fotoni incidenti raggiungono il fotocatodo. Quando un fotone possiede energia sufficiente, trasferisce la propria energia a un elettrone del materiale e provoca l’emissione per effetto fotoelettrico.
Gli elettroni emessi dal fotocatodo prendono il nome di fotoelettroni. Il numero di fotoelettroni prodotti dipende dalla quantità di luce incidente e dalle caratteristiche del materiale fotosensibile. Il fotocatodo svolge quindi la funzione fondamentale di convertire il segnale luminoso in un segnale elettronico.
Dinodi e moltiplicazione elettronica
I fotoelettroni sono focalizzati e accelerati da un campo elettrico verso una successione di dinodi. Essi sono mantenuti a potenziali elettrici progressivamente più elevati, in modo da accelerare gli elettroni da uno stadio al successivo.
Quando un fotoelettrone accelerato colpisce un dinodo, la sua energia cinetica può provocare l’emissione di più elettroni secondari. Questi nuovi elettroni subiscono a loro volta un’accelerazione verso il dinodo successivo, dove il processo si ripete.
Si produce così una moltiplicazione elettronica a cascata: da un singolo fotoelettrone iniziale possono essere generati molti elettroni attraverso i successivi stadi del dispositivo.
Anodo e segnale elettrico
Dopo il passaggio attraverso la catena di dinodi, gli elettroni sono raccolti dall’anodo, posto al termine del processo di moltiplicazione.
La raccolta degli elettroni genera un segnale elettrico proporzionale al segnale luminoso rilevato. A seconda della modalità di funzionamento e dell’applicazione, il segnale può presentarsi come un impulso elettrico associato alla rilevazione di un evento luminoso oppure come una corrente misurabile nel tempo.
Si può quindi riassumere il percorso complessivo come:
fotone → fotocatodo → fotoelettrone → dinodi → moltiplicazione elettronica → anodo → segnale elettrico
Il fotomoltiplicatore realizza così una doppia trasformazione: converte la luce in elettroni attraverso l’effetto fotoelettrico e successivamente amplifica il segnale elettronico attraverso l’emissione secondaria.
La sensibilità del fotomoltiplicatore
La sensibilità del fotomoltiplicatore è una delle caratteristiche che ne hanno determinato l’importanza nella rivelazione di segnali luminosi molto deboli. La capacità di rilevare quantità minime di luce dipende dall’interazione di diversi fattori, tra cui le caratteristiche del fotocatodo, il guadagno elettronico ottenuto attraverso i dinodi e il rumore di fondo del dispositivo.
L’efficienza quantica del fotocatodo
La prima fase della rivelazione avviene nel fotocatodo. Un parametro fondamentale è l’efficienza quantica (Quantum Efficiency, QE), che indica la probabilità che un fotone incidente produca un fotoelettrone. In termini semplici, una QE del 25% significa che, in determinate condizioni e alla specifica lunghezza d’onda considerata, mediamente circa un fotone su quattro produce un fotoelettrone.
I valori di QE dipendono fortemente dal materiale utilizzato per il fotocatodo e dalla lunghezza d’onda della radiazione. Per molti fotomoltiplicatori convenzionali la QE raggiunge valori dell’ordine di alcune decine di punti percentuali, mentre particolari fotocatodi ad alte prestazioni possono raggiungere valori superiori.
Per questo motivo non esiste una sensibilità uguale per tutte le lunghezze d’onda: ogni fotomoltiplicatore presenta una propria risposta spettrale, cioè una diversa capacità di rivelare la radiazione nelle varie regioni dello spettro elettromagnetico. Un dispositivo progettato per una determinata regione spettrale può quindi risultare molto meno sensibile a lunghezze d’onda differenti.
Il guadagno elettronico
Una volta prodotto il primo fotoelettrone, interviene la seconda caratteristica fondamentale del fotomoltiplicatore: il guadagno.
Attraverso la successione di dinodi, un singolo elettrone può provocare l’emissione di numerosi elettroni secondari. La moltiplicazione si ripete a ogni stadio e permette di ottenere un guadagno complessivo molto elevato. Nei fotomoltiplicatori convenzionali il guadagno può raggiungere tipicamente valori dell’ordine di 10⁵–10⁷, anche se il valore effettivo dipende dal modello, dalla tensione applicata e dalle condizioni operative.
L’elevato guadagno permette di trasformare un segnale prodotto da una quantità estremamente piccola di luce in un impulso elettrico sufficientemente intenso da poter essere rilevato dall’elettronica di misura.
Questa caratteristica rende possibile anche il conteggio dei singoli fotoni (photon counting). Quando un singolo fotone produce un fotoelettrone e questo è efficacemente moltiplicato attraverso i dinodi, all’uscita del dispositivo può essere generato un impulso distinguibile dal rumore. Ripetendo la misura è quindi possibile contare gli eventi associati ai singoli fotoni rilevati.
La corrente di buio
L’elevata sensibilità del fotomoltiplicatore rende particolarmente importante anche il rumore di fondo. Un PMT può infatti produrre impulsi elettrici anche in assenza di luce incidente. Questo segnale viene generalmente indicato come corrente di buio (dark current) o, nel caso del conteggio di singoli eventi, come conteggio di buio (dark count rate).
Una delle cause della corrente di buio è l’emissione termoionica, nella quale l’energia termica favorisce l’emissione spontanea di elettroni dal fotocatodo. A questa possono aggiungersi altri contributi, tra cui emissioni indesiderate dagli elettrodi, radiazione ambientale e fenomeni di luminescenza interna.
Si può ridurre la corrente di buio operando il fotomoltiplicatore a temperature più basse, perché il raffreddamento diminuisce in particolare il contributo termoionico. Nei sistemi destinati alla rivelazione di segnali estremamente deboli possono quindi essere utilizzate tecniche di raffreddamento e schermature dalla luce e dalle radiazioni ambientali.
La sensibilità effettiva di un fotomoltiplicatore è quindi il risultato di un equilibrio tra efficienza di conversione della luce, amplificazione elettronica e rumore di fondo. È proprio la combinazione di questi fattori a determinare la capacità del dispositivo di rivelare segnali luminosi estremamente deboli.
Tipi di fotomoltiplicatori
I fotomoltiplicatori possono essere realizzati con differenti configurazioni, che si distinguono soprattutto per la disposizione dei dinodi, la geometria del tubo e la tecnologia utilizzata per la moltiplicazione degli elettroni. La scelta della configurazione dipende dalle caratteristiche richieste dall’applicazione, come sensibilità, guadagno, velocità di risposta, risoluzione temporale e comportamento in presenza di campi magnetici.
In base alla disposizione dei dinodi
Nei fotomoltiplicatori tradizionali i dinodi possono essere disposti secondo geometrie differenti, progettate per ottimizzare la raccolta e la moltiplicazione degli elettroni.
A messa a fuoco lineare (linear focused)
I dinodi sono disposti lungo un percorso prevalentemente lineare e gli elettroni vengono guidati da un dinodo al successivo attraverso campi elettrici opportunamente configurati. Questa struttura può offrire elevata velocità di risposta e buona risoluzione temporale, caratteristiche importanti nelle applicazioni in cui è necessario determinare con precisione il momento di arrivo del segnale.
A gabbia circolare (circular cage)
I dinodi sono disposti secondo una geometria circolare attorno alla regione fotosensibile. Questa configurazione permette di realizzare dispositivi relativamente compatti e può garantire una buona raccolta degli elettroni e tempi di risposta ridotti. Le prestazioni effettive dipendono comunque dalla specifica progettazione del tubo.
A veneziana (venetian blind)
In questa configurazione i dinodi hanno la forma di elementi metallici disposti parallelamente e inclinati, ricordando le lamelle di una veneziana. La geometria permette di ottenere una buona efficienza di raccolta e un’ampia area sensibile, risultando adatta a numerose applicazioni di spettroscopia e rivelazione della radiazione. Rispetto ad alcune configurazioni ottimizzate per la velocità, può presentare prestazioni temporali inferiori.
A maglia fine (fine mesh)
I dinodi sono sostituiti o realizzati attraverso una successione di reti metalliche molto sottili. Questa configurazione presenta un’importante caratteristica: può mantenere un funzionamento efficace anche in presenza di campi magnetici relativamente intensi, che nei fotomoltiplicatori convenzionali possono deviare il percorso degli elettroni e ridurre la raccolta del segnale.
In base alla geometria di ingresso della luce
Un’altra classificazione riguarda il modo in cui la radiazione raggiunge il fotocatodo.
Head-on o end-on
Nel fotomoltiplicatore head-on la luce entra attraverso la finestra posta all’estremità del tubo e raggiunge frontalmente il fotocatodo. Questa configurazione permette di ottenere una buona uniformità di risposta sull’area sensibile e viene ampiamente utilizzata nei sistemi di rivelazione della radiazione, compresi quelli nei quali il fotomoltiplicatore è accoppiato a materiali scintillatori.
Side-on
Nel fotomoltiplicatore side-on la luce entra lateralmente attraverso la parete del tubo e viene indirizzata verso il fotocatodo. Questa configurazione è stata utilizzata in numerosi strumenti di misura ottica, tra cui spettrofotometri e sistemi di spettroscopia, grazie alla possibilità di realizzare dispositivi relativamente semplici e compatti.
MCP-PMT: la moltiplicazione attraverso microcanali
Una particolare evoluzione dei fotomoltiplicatori è rappresentata dai Microchannel Plate Photomultiplier Tube (MCP-PMT). In questi dispositivi la tradizionale successione di dinodi viene sostituita da una o più microchannel plate, sottili piastre contenenti un gran numero di minuscoli canali.
Quando un elettrone entra in uno dei microcanali, viene accelerato dal campo elettrico e urta ripetutamente le pareti del canale. Gli urti provocano l’emissione di elettroni secondari e producono una moltiplicazione elettronica a cascata.
La struttura a microcanali permette di ottenere tempi di risposta estremamente brevi e un’elevata risoluzione temporale, che nei dispositivi più avanzati può raggiungere l’ordine delle decine di picosecondi. Inoltre, rispetto ai PMT convenzionali, gli MCP-PMT possono presentare una maggiore resistenza agli effetti dei campi magnetici, anche se le prestazioni dipendono dall’intensità e dalla configurazione del campo.
Fotomoltiplicatore al silicio
Accanto ai tubi fotomoltiplicatori si sono sviluppati rivelatori allo stato solido capaci di offrire alcune funzionalità analoghe. Tra questi hanno particolare importanza i Silicon Photomultiplier (SiPM).

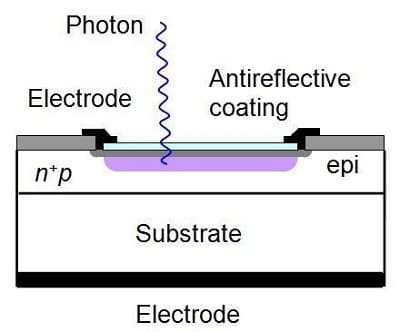

fotomoltiplicatore al silicio
Il fotomoltiplicatore al silicio non è un tubo a vuoto e non utilizza fotocatodo e dinodi. È costituito da una matrice di numerosi elementi sensibili basati su fotodiodi a valanga operanti in modalità Geiger, spesso indicati come microcelle SPAD (Single-Photon Avalanche Diode).
Quando un fotone è rivelato da una microcella, si produce una valanga di portatori di carica che è successivamente interrotta dal circuito di quenching. La combinazione dei segnali delle numerose microcelle permette di ottenere un segnale complessivo proporzionale al numero di eventi rilevati.
I SiPM presentano dimensioni molto ridotte, funzionano con tensioni di alimentazione notevolmente inferiori rispetto ai PMT e, essendo dispositivi a stato solido, non sono sensibili ai campi magnetici nello stesso modo dei fotomoltiplicatori a vuoto. Per queste caratteristiche sono oggi impiegati in numerose applicazioni, tra cui fisica delle particelle, medicina nucleare, spettroscopia e sistemi di rivelazione basati su scintillatori.
I SiPM non sostituiscono però indistintamente i fotomoltiplicatori tradizionali: le due tecnologie presentano caratteristiche differenti e la scelta dipende dalle esigenze specifiche del sistema di rivelazione.
Applicazioni del fotomoltiplicatore
L’elevata sensibilità, il grande guadagno e la rapidità di risposta hanno reso i fotomoltiplicatori strumenti importanti in numerosi settori della ricerca scientifica e della tecnologia.
Fisica delle particelle
Una delle applicazioni riguarda la fisica delle particelle. I fotomoltiplicatori sono utilizzati nei rivelatori nei quali il passaggio di una particella produce un lampo di luce in un materiale scintillatore.
La luce emessa dallo scintillatore raggiunge il fotomoltiplicatore, che la converte in fotoelettroni e amplifica il segnale attraverso la cascata sui dinodi. Dall’impulso elettrico prodotto è possibile ricavare informazioni sull’evento, come l’intensità della luce generata e, in determinati sistemi, il momento in cui la particella ha attraversato il rivelatore.
I PMT sono stati inoltre impiegati in numerosi rivelatori Cherenkov, nei quali misurano i deboli lampi di luce prodotti quando particelle cariche attraversano un mezzo a una velocità superiore alla velocità della luce in quel mezzo.
Fisica nucleare e rivelazione delle radiazioni
I fotomoltiplicatori sono utilizzati nella fisica nucleare e nella strumentazione per la rivelazione delle radiazioni. Sono spesso accoppiati a materiali scintillatori, che trasformano parte dell’energia depositata dalla radiazione in luce.
Il PMT converte quindi il segnale ottico in un segnale elettrico amplificato. Questa combinazione permette di realizzare sistemi capaci di rilevare e misurare radiazioni ionizzanti, come particelle alfa e beta, raggi gamma e raggi X, quando vengono utilizzati materiali scintillatori adatti.
Medicina nucleare
Una delle applicazioni più importanti in ambito medico riguarda la medicina nucleare. I fotomoltiplicatori trovano utilizzo in specifiche apparecchiature, per convertire in segnali elettrici la luce prodotta dagli scintillatori durante l’interazione con la radiazione.
Nella tomografia a emissione di positroni (PET), i rivelatori devono individuare i fotoni gamma prodotti dall’annichilazione di positroni ed elettroni. Nei sistemi PET tradizionali questa funzione è svolta ampiamente mediante cristalli scintillatori accoppiati a fotomoltiplicatori. Nei dispositivi più recenti sono sempre più diffusi anche i SiPM.
I fotomoltiplicatori sono stati inoltre impiegati nelle gamma camere utilizzate per ottenere immagini della distribuzione di radiofarmaci nell’organismo.
Spettroscopia e analisi chimica
La grande sensibilità dei fotomoltiplicatori è particolarmente utile nella spettroscopia, dove è necessario misurare l’intensità della radiazione emessa o trasmessa da un campione.
Nei sistemi di spettroscopia ottica, il PMT può trasformare la luce proveniente dal campione in un segnale elettrico proporzionale all’intensità della radiazione rilevata. La risposta spettrale del fotocatodo e degli altri elementi ottici viene scelta in funzione della regione dello spettro che si vuole analizzare.
Astronomia
I fotomoltiplicatori possono essere utilizzati anche in astronomia e nell’osservazione di fenomeni caratterizzati da segnali luminosi estremamente deboli. La loro capacità di rilevare singoli fotoni permette di trasformare una quantità molto piccola di luce in impulsi elettrici che possono essere conteggiati ed elaborati.
Un’applicazione interessante riguarda l’astronomia Cherenkov, nella quale grandi telescopi terrestri osservano la debole luce Cherenkov prodotta nell’atmosfera dalle particelle generate dall’interazione dei raggi cosmici ad alta energia.
Rivelazione dei neutrini

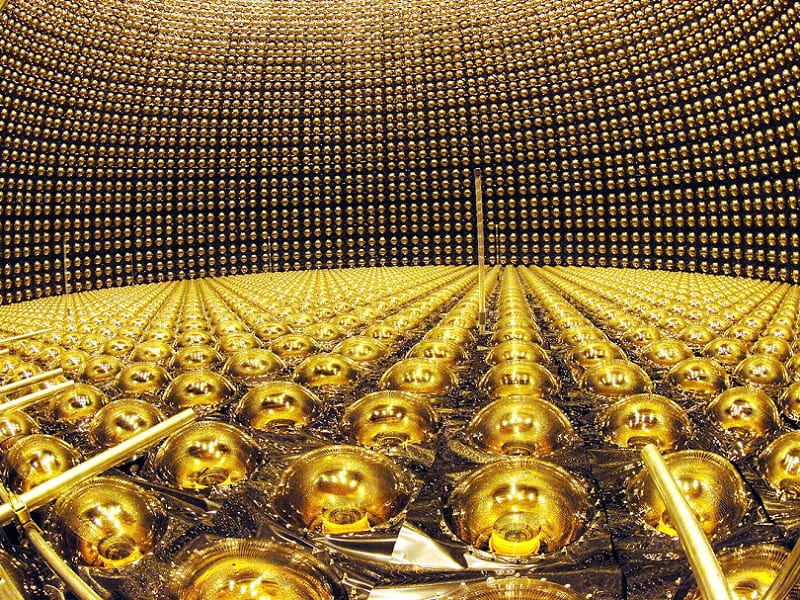

Un’applicazione è rappresentata dagli esperimenti per la rivelazione dei neutrini. Queste particelle interagiscono molto debolmente con la materia e sono quindi estremamente difficili da rilevare direttamente.
In alcuni grandi rivelatori, le interazioni dei neutrini producono particelle secondarie che generano luce Cherenkov in un volume di acqua o di altro materiale trasparente. Migliaia di fotomoltiplicatori disposti attorno al volume sensibile raccolgono questa luce estremamente debole.
Dalla distribuzione temporale e spaziale dei segnali provenienti dai diversi fotomoltiplicatori è possibile ricavare informazioni sull’evento che ha prodotto la luce.
Fotomoltiplicatore nella biologia e ricerca biomedica
La sensibilità dei fotomoltiplicatori trova applicazione anche in diverse tecniche di ricerca biologica e biomedica basate sulla rivelazione della luce. Si possono utilizzare per misurare segnali di fluorescenza e chemiluminescenza prodotti da campioni biologici o da reazioni specifiche.
Quando l’intensità luminosa è molto bassa, il grande guadagno del PMT permette di trasformare il segnale ottico in un impulso elettrico facilmente analizzabile.
Controllo e misura industriale
Il fotomoltiplicatore trova impiego anche in alcuni strumenti di misura e sistemi industriali quando è necessario rilevare con elevata sensibilità la presenza o l’intensità di una radiazione luminosa.
Sono stati utilizzati in strumenti per la spettroscopia, sistemi di controllo ottico e apparecchiature per la misura della luminescenza.
La diffusione dei SiPM e di altri rivelatori a semiconduttore ha introdotto nuove possibilità, soprattutto nei sistemi che richiedono dispositivi compatti e insensibili ai campi magnetici. I fotomoltiplicatori a vuoto rimangono tuttavia particolarmente importanti nelle applicazioni che richiedono elevata sensibilità, rapidità e capacità di rilevare segnali luminosi estremamente deboli.
