La dinamo, dal greco δύναμις, cioè «forza» o «potenza», è una macchina elettrica rotante capace di trasformare l’energia meccanica in energia elettrica, tradizionalmente sotto forma di corrente continua. Il suo funzionamento si basa sul fenomeno dell’induzione elettromagnetica, scoperto nel XIX secolo dal fisico inglese Michael Faraday, che dimostrò come il movimento relativo tra un conduttore e un campo magnetico possa generare una corrente elettrica.
Le ricerche sull’induzione elettromagnetica portarono allo sviluppo di macchine sempre più efficienti per la produzione di elettricità. Tra i protagonisti di questa evoluzione si annovera il fisico italiano Antonio Pacinotti, che nel 1860 realizzò una macchina dotata di un anello di ferro avvolto da fili di rame, noto in seguito come Anello di Pacinotti. La particolare struttura dell’avvolgimento permetteva di ottenere una corrente più regolare e rappresentò un importante passo avanti nello sviluppo delle macchine elettriche. Pacinotti comprese inoltre che la macchina poteva funzionare anche in senso inverso: alimentata con energia elettrica, poteva trasformarla in energia meccanica, comportandosi quindi come un motore elettrico.
Alcuni anni dopo, nel 1869, l’inventore belga Zénobe Gramme sviluppò una macchina basata su un principio analogo e ne realizzò una versione più adatta alle applicazioni pratiche. La dinamo Gramme ebbe un grande successo e contribuì alla diffusione della produzione di energia elettrica, favorendo lo sviluppo dell’illuminazione elettrica nelle città e nelle industrie.
La storia della dinamo rappresenta così una tappa fondamentale nell’evoluzione della tecnologia elettrica moderna.
Il principio dell’induzione elettromagnetica
Il principio dell’induzione elettromagnetica è il fenomeno fisico che permette di trasformare l’energia meccanica in energia elettrica attraverso l’azione di un campo magnetico. È alla base del funzionamento di numerose macchine elettriche, tra cui dinamo, generatori e trasformatori.
induzione elettromagnetica
L’induzione elettromagnetica mette in relazione elettricità e magnetismo. Quando una corrente attraversa un filo conduttore, infatti, genera attorno ad esso un campo magnetico. Se il filo è avvolto in numerose spire formando una bobina, i campi magnetici prodotti dalle singole spire si sommano e il campo complessivo diventa più intenso. L’intensità del campo dipende, tra gli altri fattori, dal numero di spire e dalla corrente che attraversa l’avvolgimento.
Il fenomeno inverso fu studiato da Michael Faraday, che nel 1831 dimostrò sperimentalmente che è possibile generare una forza elettromotrice (f.e.m.), cioè una tensione elettrica, modificando il campo magnetico che attraversa una bobina. Faraday osservò, per esempio, che muovendo un magnete dentro e fuori da una bobina si produceva una corrente nel circuito, mentre il magnete fermo non produceva lo stesso effetto.
Come si genera una corrente indotta
L’esperimento può essere interpretato anche mantenendo fermo il magnete e muovendo la bobina nel campo magnetico. In entrambi i casi ciò che conta è la variazione del flusso magnetico attraverso il circuito. Quando il flusso cambia, nella bobina è indotta una tensione e, se il circuito è chiuso, può circolare una corrente elettrica.
Questo fenomeno è descritto dalla legge di induzione elettromagnetica di Faraday, che costituisce il principio fondamentale sul quale si basa il funzionamento della dinamo.
Come funziona la dinamo
Alla base del funzionamento della dinamo c’è l’interazione tra due parti fondamentali: una fissa, chiamata statore, e una rotante, chiamata rotore.
Lo statore ha il compito di generare il campo magnetico all’interno della macchina. Può essere costituito da magneti permanenti oppure da elettromagneti. All’interno di questo campo magnetico si trova il rotore, generalmente formato da un nucleo sul quale sono avvolti numerosi fili di rame. Il rotore è collegato a un asse che può essere messo in movimento da una fonte esterna di energia meccanica.

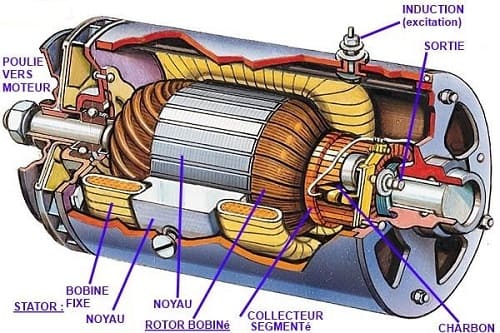

componenti della dinamo
Quando l’asse ruota, gli avvolgimenti del rotore si muovono all’interno del campo magnetico dello statore. Questo movimento provoca una variazione del flusso magnetico attraverso le spire e, secondo la legge di Faraday, genera una forza elettromotrice indotta. Se il circuito è chiuso, la f.e.m. provoca il passaggio di una corrente elettrica negli avvolgimenti.
Durante la rotazione, però, la f.e.m. indotta nell’avvolgimento cambia periodicamente direzione. Senza un sistema di commutazione, quindi, la macchina produrrebbe una corrente di tipo alternato.
Il ruolo del collettore e delle spazzole
Nella dinamo tradizionale interviene il collettore a lamelle, montato sull’albero del rotore e collegato agli avvolgimenti. Sul collettore esercitano un contatto strisciante le spazzole, generalmente realizzate con materiali conduttori.
Il collettore inverte periodicamente i collegamenti dell’avvolgimento con il circuito esterno, sincronizzandoli con la rotazione del rotore. In questo modo la corrente che viene fornita all’esterno mantiene sempre lo stesso verso.
La corrente prodotta dalla dinamo è quindi continua e unidirezionale, anche se nella dinamo reale può presentare una certa pulsazione. La rotazione meccanica del rotore viene così trasformata in energia elettrica utilizzabile per alimentare dispositivi elettrici o, in determinate applicazioni, caricare una batteria.
La trasformazione dell’energia nella dinamo
Il funzionamento di una dinamo rappresenta un esempio concreto del principio di conservazione dell’energia: l’energia non è creata né distrutta, ma trasformata da una forma all’altra. Nella dinamo, l’energia meccanica fornita alla rotazione dell’albero viene convertita in energia elettrica.
Nessuna macchina reale, tuttavia, è perfettamente efficiente. Durante la conversione si verificano diverse dissipazioni di energia, principalmente sotto forma di calore e, in misura minore, di altre forme di energia. Queste perdite determinano il rendimento della dinamo, cioè il rapporto tra l’energia elettrica utile prodotta e l’energia meccanica fornita.
Perdite meccaniche
Le perdite meccaniche sono dovute soprattutto all’attrito delle parti in movimento. I cuscinetti che sostengono l’albero, lo sfregamento tra le spazzole e il collettore e la resistenza dell’aria alla rotazione del rotore provocano dissipazioni che si trasformano principalmente in calore.
Perdite nel rame
Gli avvolgimenti del rotore presentano una certa resistenza elettrica. Quando sono attraversati dalla corrente, parte dell’energia viene trasformata in calore attraverso l’effetto Joule. La quantità di energia dissipata aumenta all’aumentare della resistenza degli avvolgimenti e della corrente che li attraversa.
Perdite nel ferro
Nel nucleo magnetico si verificano le cosiddette perdite nel ferro, legate alle continue variazioni dello stato magnetico del materiale. Una parte dell’energia viene dissipata per isteresi, a causa della continua magnetizzazione e smagnetizzazione del nucleo.
Un’altra componente è rappresentata dalle correnti parassite o correnti di Foucault, generate dalle variazioni del campo magnetico all’interno del materiale conduttore. Queste correnti producono a loro volta calore e comportano un’ulteriore dissipazione di energia.
Il bilancio energetico
Di conseguenza, la potenza meccanica fornita alla dinamo è sempre maggiore della potenza elettrica utile ottenuta. Per esempio, se una dinamo ricevesse 100 W di potenza meccanica e avesse un rendimento dell’85%, fornirebbe circa 85 W di potenza elettrica, mentre i restanti 15 W verrebbero dissipati principalmente sotto forma di calore e attraverso le perdite meccaniche e magnetiche.
Il rendimento dipende dalle caratteristiche della macchina, dalla sua potenza e dalle condizioni di funzionamento; nelle macchine elettriche ben progettate può raggiungere valori elevati.
Dinamo e corrente continua
La dinamo e l’alternatore sfruttano entrambi il principio dell’induzione elettromagnetica per trasformare l’energia meccanica in energia elettrica. La principale differenza riguarda però il modo in cui la corrente generata negli avvolgimenti viene trasferita al circuito esterno.
Durante la rotazione del rotore, la forza elettromotrice indotta negli avvolgimenti varia periodicamente di direzione. Senza un sistema di commutazione, la corrente disponibile nel circuito esterno avrebbe quindi un andamento alternato. La dinamo classica utilizza il collettore a lamelle, o commutatore, per trasformare questa corrente in una corrente unidirezionale.
Il funzionamento del collettore
Il collettore è un componente cilindrico montato sull’albero del rotore e formato da diverse lamelle di rame isolate elettricamente tra loro. Ogni lamella è collegata a una parte dell’avvolgimento del rotore. Contro il collettore strisciano due spazzole, generalmente realizzate con materiali conduttori a base di carbonio, che rimangono ferme mentre il collettore ruota.
funzionamento della dinamo
Durante la prima metà della rotazione, una determinata lamella è collegata a una spazzola, mentre l’altra lamella è collegata alla spazzola opposta. La corrente può così attraversare il circuito esterno in un determinato verso.
Quando il rotore raggiunge la posizione nella quale la f.e.m. indotta si annulla, si verifica il cosiddetto punto morto. Proseguendo la rotazione, la f.e.m. nell’avvolgimento cambia verso, ma contemporaneamente il collettore modifica i collegamenti tra le lamelle e le spazzole. In questo modo, la corrente che raggiunge il circuito esterno mantiene lo stesso verso.
Il collettore svolge quindi la funzione di commutatore meccanico: non impedisce alla corrente nell’avvolgimento di cambiare direzione, ma modifica i collegamenti con il circuito esterno in modo sincronizzato con la rotazione.
Limiti della commutazione meccanica
Il sistema a collettore e spazzole presenta tuttavia alcuni inconvenienti. Il contatto strisciante provoca attrito e usura e, durante la commutazione, possono formarsi piccole scintille elettriche. Le spazzole devono quindi essere controllate e, quando necessario, sostituite.
Per queste ragioni, nelle applicazioni moderne si è in gran parte sostituita la dinamo classica con sistemi basati sull’alternatore, nei quali la corrente alternata è successivamente trasformata in corrente continua mediante raddrizzatori a diodi. Questa soluzione permette di ottenere la corrente continua senza ricorrere alla commutazione meccanica tipica della dinamo.
Applicazioni della dinamo
Nel corso della storia, la dinamo ha avuto un ruolo fondamentale nello sviluppo dell’elettrificazione e della Seconda Rivoluzione Industriale. La possibilità di trasformare l’energia meccanica in corrente continua permise di alimentare sistemi di illuminazione, apparecchiature industriali e numerosi dispositivi elettrici, contribuendo alla progressiva diffusione dell’elettricità nelle città e nelle fabbriche.
Tra la fine del XIX e l’inizio del XX secolo, si utilizzarono le dinamo in particolare negli impianti di illuminazione, nelle industrie e nei primi sistemi di alimentazione elettrica. Venivano azionate da macchine a vapore, turbine idrauliche o altri motori primi, che fornivano l’energia meccanica necessaria alla rotazione del generatore.
Con lo sviluppo degli alternatori e dell’elettronica di potenza, la dinamo tradizionale ha progressivamente perso importanza in molte applicazioni. Gli alternatori permettono infatti di produrre corrente alternata con macchine più adatte alla generazione e alla distribuzione dell’energia elettrica su larga scala.
La dinamo conserva tuttavia un interesse storico, didattico e tecnico. Piccoli generatori a corrente continua possono essere utilizzati in apparecchiature speciali, sistemi di prova e applicazioni nelle quali è richiesta direttamente una tensione continua. Le macchine a corrente continua trovano inoltre impiego in alcuni sistemi nei quali sono importanti il controllo della velocità e della coppia e la possibilità di funzionare sia come motore sia come generatore, aspetti che rientrano nella più ampia gestione dell’energia elettrica.

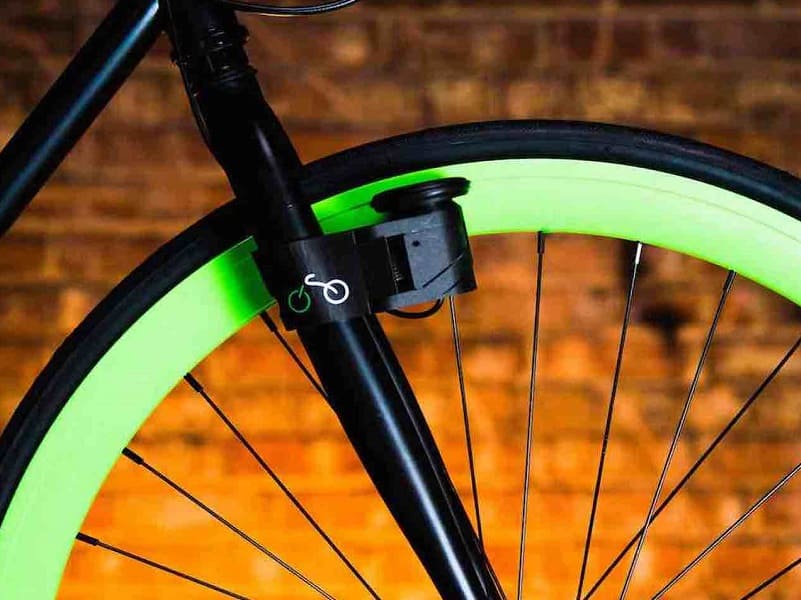

Un esempio particolarmente noto è rappresentato dalle vecchie dinamo per biciclette, utilizzate per alimentare le luci sfruttando l’energia meccanica prodotta dalla pedalata. Sebbene oggi siano spesso sostituite da sistemi a batteria o da moderni generatori a magneti permanenti, rappresentano un’applicazione semplice e immediata del principio dell’induzione elettromagnetica.
La storia della dinamo mostra quindi come una macchina relativamente semplice abbia contribuito alla nascita dell’industria elettrica moderna, lasciando spazio nel tempo a tecnologie più efficienti e adatte alle esigenze della produzione contemporanea.
Evoluzione e applicazioni moderne
L’evoluzione della tecnologia elettrica ha progressivamente modificato il ruolo della dinamo. Le prime macchine a corrente continua ebbero un’importanza fondamentale nella diffusione dell’elettricità, ma presentavano alcuni limiti legati soprattutto alla presenza del collettore e delle spazzole, soggetti a usura e capaci di generare scintille durante la commutazione.
Lo sviluppo degli alternatori ha permesso di superare gran parte di questi inconvenienti. La possibilità di produrre corrente alternata e di convertirla successivamente attraverso sistemi elettronici ha favorito la diffusione di macchine più adatte alla generazione e alla distribuzione dell’energia elettrica. Per questo motivo, la dinamo tradizionale è oggi poco utilizzata come generatore principale negli impianti moderni.
dinamo tachimetrica
Il principio di funzionamento della dinamo, tuttavia, continua a trovare applicazioni specifiche. Un esempio interessante è rappresentato dalle dinamo tachimetriche, piccoli generatori elettrici di precisione collegati all’albero di un motore o di un’altra macchina rotante. La tensione prodotta dalla dinamo varia in funzione della velocità di rotazione dell’albero. Misurando questa tensione, un sistema di controllo può quindi determinare la velocità del motore e utilizzarla come informazione per regolarne il funzionamento.
Le dinamo tachimetriche sono state impiegate, in particolare, nei sistemi di controllo della velocità di motori elettrici e macchinari industriali, oltre che in diverse apparecchiature automatiche. Il loro principio può essere applicato anche a sistemi come tapis roulant, macchine utensili e altri dispositivi dotati di organi rotanti, anche se oggi molti di questi sistemi utilizzano sensori elettronici più moderni.
La dinamo conserva quindi soprattutto un ruolo specialistico, storico e didattico, mentre il principio dell’induzione elettromagnetica continua a essere essenziale nelle moderne tecnologie per la produzione e il controllo dell’energia elettrica.
