La criogenia è il ramo della fisica e dell’ingegneria che studia la produzione, il mantenimento e l’utilizzo di temperature estremamente basse, nelle quali la materia può assumere proprietà molto diverse da quelle osservate nelle condizioni ordinarie. Il termine deriva dal greco κρύος, cioè “freddo”, e γένεσις, “generazione”, e indica quindi lo studio delle tecnologie necessarie per produrre e gestire condizioni di temperatura molto bassa.
La criogenia trova applicazione in numerosi ambiti scientifici e tecnologici. L’azoto liquido è utilizzato, per esempio, nei laboratori e nei processi industriali, mentre l’elio liquido permette di raggiungere temperature ancora più basse, indispensabili per alcune applicazioni della superconduttività e per il funzionamento di particolari magneti scientifici.
Le tecnologie criogeniche sono inoltre importanti nella medicina, nella ricerca scientifica, nell’ingegneria aerospaziale, nell’industria dei gas, nell’elettronica e nelle tecnologie quantistiche. Il loro sviluppo ha permesso di studiare fenomeni fisici che non possono essere osservati alle temperature ordinarie e di realizzare dispositivi basati sulle proprietà della materia alle basse temperature.
Che cosa sono le temperature criogeniche
La temperatura misura lo stato termico di un sistema e, dal punto di vista microscopico, è collegata all’energia cinetica media delle particelle che lo costituiscono. Quando la temperatura diminuisce, diminuisce anche l’agitazione termica della materia.
Per descrivere temperature molto basse si utilizza principalmente la scala Kelvin, la cui origine corrisponde allo zero assoluto. Lo zero assoluto è pari a 0 K, corrispondenti a −273.15 °C, ed è il limite teorico inferiore della temperatura.
Avvicinandosi allo zero assoluto, numerosi materiali modificano profondamente le proprie proprietà. Possono cambiare la conducibilità elettrica, il comportamento magnetico e le caratteristiche meccaniche e termiche. In determinate condizioni possono inoltre comparire fenomeni particolari, come la superconduttività e la superfluidità.
La criogenia non coincide quindi semplicemente con il concetto di “freddo”: riguarda una regione di temperatura nella quale gli effetti della riduzione dell’energia termica diventano tecnologicamente e scientificamente rilevanti.
Principi fisici della criogenia
La criogenia si basa sui principi della termodinamica e della fisica della materia alle basse temperature, con l’obiettivo di sottrarre calore a un sistema e raggiungere condizioni nelle quali le proprietà dei materiali e dei fluidi possono cambiare significativamente. La produzione del freddo criogenico richiede il controllo dei processi di compressione, espansione e cambiamento di fase dei fluidi, mentre il mantenimento delle basse temperature dipende dalla capacità di limitare il trasferimento di calore dall’ambiente.
Quando la temperatura diminuisce, inoltre, l’agitazione termica delle particelle si riduce e possono manifestarsi fenomeni che non sono osservabili nelle condizioni ordinarie, come la superconduttività e la superfluidità.
Espansione dei gas ed effetto Joule-Thomson

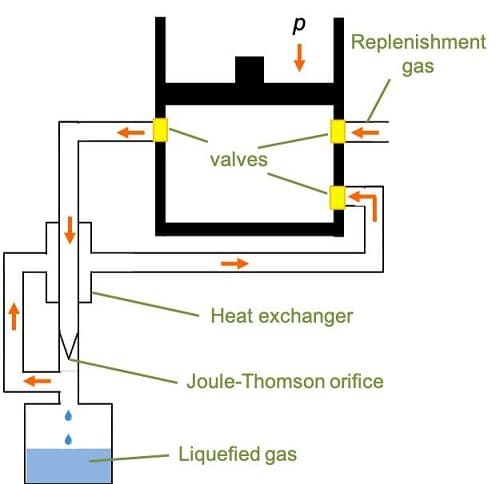

Uno dei principali fenomeni utilizzati nelle tecnologie criogeniche è l’effetto Joule-Thomson, che descrive la variazione di temperatura di un gas reale quando attraversa una valvola, un orifizio o un materiale poroso in condizioni di laminazione. In questo processo il gas non compie lavoro utile verso l’esterno e, idealmente, non scambia calore con l’ambiente; l’entalpia rimane quindi costante.
effetto Joule-Thomson
L’effetto dipende dalle proprietà del gas e dalla temperatura iniziale. Non tutti i gas, infatti, si raffreddano durante una laminazione. Ogni gas possiede una temperatura alla quale avviene un’inversione termica, al di sopra della quale l’effetto Joule-Thomson provoca un riscaldamento anziché un raffreddamento.
A temperatura ambiente, azoto e ossigeno si trovano in condizioni tali da poter essere raffreddati attraverso l’effetto Joule-Thomson. Idrogeno ed elio, invece, devono essere prima pre-raffreddati al di sotto delle rispettive temperature di inversione prima che una successiva laminazione possa produrre un raffreddamento netto.
Questo principio è particolarmente importante nei processi di liquefazione dei gas, nei quali il raffreddamento è ottenuto attraverso una successione di compressioni, scambi termici ed espansioni.
È importante distinguere l’effetto Joule-Thomson dalla semplice espansione di un gas che compie lavoro. In un’espansione con produzione di lavoro, come quella che avviene in una turbina, il gas può raffreddarsi anche attraverso la trasformazione della propria energia interna in lavoro. Nei moderni impianti criogenici i due fenomeni possono essere sfruttati insieme per ottenere temperature molto basse con maggiore efficienza.
Trasferimento di calore e isolamento termico
Raggiungere una temperatura molto bassa non è sufficiente: è necessario anche impedire che il calore proveniente dall’ambiente venga trasferito al sistema criogenico. Poiché il calore tende spontaneamente a trasferirsi dalle regioni a temperatura maggiore verso quelle a temperatura minore, un fluido mantenuto a temperature criogeniche assorbe continuamente energia termica dall’ambiente circostante.
Il trasferimento di calore può avvenire attraverso conduzione, convezione e irraggiamento.
La conduzione viene ridotta utilizzando materiali con bassa conducibilità termica e limitando i collegamenti solidi tra la parte fredda e l’ambiente esterno. La convezione, invece, può essere fortemente ridotta creando il vuoto nell’intercapedine dei contenitori criogenici. L’assenza o la forte riduzione del gas limita infatti il trasporto di calore associato al movimento del fluido.

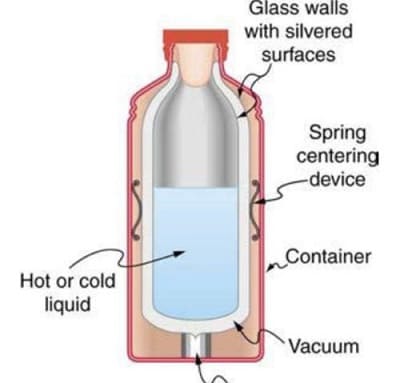

vaso Dewar
Un esempio tipico è il vaso Dewar, costituito da pareti separate da un’intercapedine nella quale è realizzato un vuoto elevato.
Il vuoto, tuttavia, non elimina completamente il trasferimento di calore: rimangono infatti la conduzione attraverso gli elementi strutturali e l’irraggiamento termico.
L’irraggiamento è particolarmente importante perché può propagarsi anche nel vuoto attraverso onde elettromagnetiche. Per limitarlo vengono utilizzati materiali e superfici riflettenti e, nei sistemi più sofisticati, l’isolamento multistrato (MLI, Multilayer Insulation). Questo sistema utilizza numerosi sottili strati a bassa emissività, separati da materiali distanziatori, per ridurre il trasferimento di energia per radiazione.
L’isolamento termico rappresenta quindi uno degli aspetti fondamentali della progettazione criogenica, soprattutto quando si devono mantenere temperature molto basse per periodi prolungati.
Cambiamenti di fase e liquefazione dei gas
Una delle applicazioni fondamentali della criogenia consiste nella liquefazione dei gas. Per trasformare un gas in liquido non è sufficiente aumentarne la pressione: la liquefazione è possibile soltanto quando la temperatura del gas si trova al di sotto della sua temperatura critica.
La temperatura critica rappresenta infatti il limite oltre il quale non è possibile distinguere una fase liquida da una fase gassosa e un gas non può essere liquefatto mediante la sola compressione.
Nei processi industriali di liquefazione il gas è generalmente sottoposto a una successione di operazioni che consentono di ridurne progressivamente la temperatura.
In una prima fase il gas è compresso, aumentando la sua pressione e la sua temperatura. Il calore prodotto dalla compressione viene quindi rimosso mediante scambiatori di calore.
Successivamente il gas attraversa sistemi di raffreddamento e rigenerazione termica, nei quali può essere raffreddato utilizzando lo stesso fluido già parzialmente raffreddato.
Il gas viene infine sottoposto a un processo di espansione che determina un’ulteriore diminuzione della temperatura. In condizioni appropriate, una parte del fluido raggiunge le condizioni necessarie per la condensazione, trasformandosi in liquido.
Durante l’evaporazione, il liquido assorbe una quantità di energia pari al suo calore latente di vaporizzazione. Questo fenomeno è importante nei sistemi criogenici perché l’evaporazione di un liquido può assorbire calore dall’ambiente e dal sistema che deve essere mantenuto a bassa temperatura.
I processi reali di liquefazione sono progettati per recuperare quanto più possibile il freddo disponibile e ridurre il consumo energetico complessivo.
Proprietà della materia alle basse temperature
La riduzione della temperatura modifica profondamente il comportamento della materia. Diminuendo l’energia termica disponibile, diminuiscono i movimenti microscopici associati all’agitazione termica e possono verificarsi cambiamenti nelle proprietà elettriche, magnetiche, meccaniche e termiche dei materiali.
Gli effetti osservati dipendono fortemente dalla natura della sostanza e dall’intervallo di temperatura considerato. Non esiste quindi una temperatura universale, come −150 °C, alla quale tutti i materiali assumono improvvisamente nuove proprietà.
Una delle conseguenze più importanti è la fragilità criogenica. Alcuni materiali che a temperatura ambiente sono duttili possono diventare molto più fragili quando vengono raffreddati. Questo comportamento è particolarmente importante nella progettazione di strutture destinate a lavorare a temperature molto basse.
Al contrario, alcuni materiali, come determinate leghe di alluminio e acciai inossidabili austenitici, possono mantenere buone proprietà meccaniche anche in condizioni criogeniche e vengono per questo utilizzati nella costruzione di serbatoi e apparecchiature per basse temperature.
Le basse temperature possono inoltre modificare in modo significativo la resistività elettrica. In alcuni materiali, al di sotto di una specifica temperatura critica, può comparire la superconduttività, caratterizzata dalla scomparsa della resistività elettrica e dalla presenza di proprietà magnetiche particolari.
La superconduttività è alla base del funzionamento di numerosi magneti ad alte prestazioni, utilizzati, per esempio, negli apparecchi per la risonanza magnetica e in grandi infrastrutture di ricerca come gli acceleratori di particelle.
Superfluidità dell’elio
Un altro fenomeno straordinario che emerge alle temperature estremamente basse è la superfluidità, osservabile nell’elio liquido.
Quando l’elio-4 viene raffreddato al di sotto di circa 2,17 K (−270,98 °C), attraversa una transizione di fase e forma l’elio II, una fase superfluida caratterizzata da proprietà quantistiche macroscopiche.
In condizioni appropriate, l’elio superfluido presenta una viscosità estremamente bassa e può attraversare capillari molto sottili con un comportamento radicalmente diverso da quello dei liquidi ordinari. Può inoltre manifestare fenomeni come la risalita lungo le pareti del contenitore, associata al cosiddetto effetto pellicola.
La superfluidità dimostra in modo particolarmente evidente come, avvicinandosi allo zero assoluto, gli effetti della meccanica quantistica possano manifestarsi su scala macroscopica.
Criogenia e fenomeni quantistici
Le temperature ultrabasse permettono quindi di osservare e sfruttare fenomeni che hanno origine nella meccanica quantistica. La riduzione dell’energia termica diminuisce infatti il disturbo provocato dall’agitazione termica e consente di mantenere più a lungo determinati stati quantistici.
Per questo motivo la criogenia è oggi fondamentale anche nello sviluppo di alcune tecnologie quantistiche, compresi dispositivi basati su circuiti superconduttori che devono funzionare a temperature prossime allo zero assoluto.
La capacità di produrre e mantenere temperature estremamente basse non rappresenta quindi soltanto una sfida ingegneristica, ma costituisce uno strumento essenziale per esplorare nuovi stati della materia e sviluppare tecnologie basate sulle proprietà quantistiche dei materiali.
Isolamento termico e sistemi criogenici
Mantenere temperature estremamente basse richiede un efficace isolamento termico, poiché il calore tende spontaneamente a trasferirsi dall’ambiente più caldo verso il sistema criogenico. Il trasferimento di energia avviene principalmente per conduzione, convezione e irraggiamento.
La conduzione è limitata utilizzando materiali a bassa conducibilità termica e riducendo i collegamenti solidi tra la parte fredda e l’ambiente. La convezione viene invece fortemente ridotta mediante il vuoto, come nei contenitori criogenici a struttura simile al vaso Dewar.
L’irraggiamento termico, che può propagarsi anche nel vuoto, viene contrastato mediante superfici a bassa emissività e sistemi di isolamento multistrato (MLI), costituiti da numerosi strati riflettenti separati da materiali distanziatori.
L’insieme di queste tecniche permette di ridurre gli apporti di calore e limitare l’evaporazione dei fluidi criogenici.
Applicazioni
Criogenia e superconduttività
La criogenia è fondamentale per sfruttare la superconduttività, un fenomeno che si manifesta in determinati materiali quando la temperatura scende al di sotto di una specifica temperatura critica. In queste condizioni, la resistività elettrica del materiale può annullarsi e la corrente può circolare senza le perdite associate all’effetto Joule.
Il raffreddamento criogenico consente quindi di mantenere i materiali nelle condizioni necessarie per la superconduttività. Questo principio viene sfruttato nella realizzazione di magneti superconduttori, capaci di generare campi magnetici molto intensi e stabili.
Un’importante applicazione è rappresentata dalla risonanza magnetica (RM), nella quale i magneti superconduttori producono il forte campo magnetico necessario per ottenere immagini dettagliate dell’interno del corpo. La stessa tecnologia trova impiego negli acceleratori di particelle e in numerose infrastrutture di ricerca.
La combinazione tra criogenia e superconduttività è inoltre importante nello sviluppo di tecnologie quantistiche, dove temperature estremamente basse permettono di ridurre il rumore termico e mantenere le proprietà quantistiche di determinati dispositivi.
Criogenia in medicina
In medicina la criogenia trova applicazione soprattutto nella diagnostica per immagini e nella conservazione di materiale biologico. Una delle applicazioni più importanti riguarda la risonanza magnetica (RM), i cui sistemi più avanzati utilizzano magneti superconduttori mantenuti a temperature molto basse mediante sistemi criogenici. La superconduttività permette di generare campi magnetici intensi e stabili, indispensabili per ottenere immagini dettagliate delle strutture interne dell’organismo.
Un altro importante settore è la crioconservazione, che consente di conservare cellule, tessuti e materiale biologico a temperature sufficientemente basse da rallentare drasticamente i processi metabolici e le reazioni chimiche. Tecniche criogeniche sono impiegate, per esempio, per la conservazione di cellule riproduttive, embrioni, cellule staminali e campioni destinati alla ricerca biomedica.
Si può inoltre utilizzare la criogenia in alcune procedure terapeutiche, come la crioablazione, nella quale temperature estremamente basse sono impiegate per danneggiare selettivamente determinati tessuti.
Criogenia nell’industria
Nell’industria la criogenia è utilizzata per la liquefazione, la separazione, il trasporto e la conservazione di numerosi gas, rendendo possibile la loro gestione in forma liquida a temperature molto basse. Una delle applicazioni più importanti è la separazione criogenica dell’aria, attraverso la quale è possibile ottenere principalmente azoto, ossigeno e argon. L’aria è raffreddata fino alla liquefazione e successivamente i suoi componenti sono separati sfruttando le differenti temperature di ebollizione.
L’azoto liquido trova impiego in numerosi processi industriali, tra cui il raffreddamento, la conservazione e il trattamento di materiali, mentre l’ossigeno liquido è utilizzato in diversi processi metallurgici e chimici.
Le tecnologie criogeniche sono inoltre impiegate per lo stoccaggio e il trasporto di gas liquefatti, come gas naturali e altri fluidi destinati all’industria. Serbatoi altamente isolati e sistemi di controllo della pressione permettono di limitare gli scambi termici con l’ambiente e le perdite dovute all’evaporazione.
La criogenia rappresenta quindi una tecnologia essenziale per l’industria dei gas e per numerosi processi produttivi ad alta specializzazione.
Criogenia nel settore aerospaziale

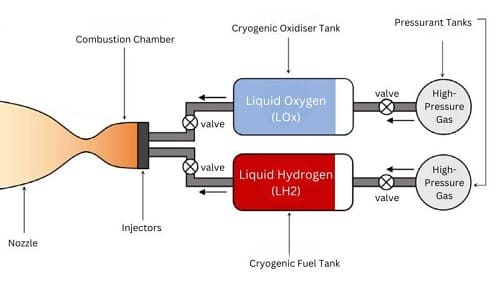

Nel settore aerospaziale la criogenia svolge un ruolo fondamentale soprattutto nella propulsione dei lanciatori e nella gestione dei propellenti. Alcuni motori a razzo utilizzano infatti ossigeno liquido (LOX) e idrogeno liquido (LH₂), mantenuti rispettivamente a circa −183 °C e −253 °C. La loro combustione produce elevate quantità di energia e permette di ottenere prestazioni propulsive particolarmente elevate.
applicazioni nell’industria aerospaziale
L’utilizzo di propellenti criogenici presenta però importanti difficoltà tecnologiche. Le temperature estremamente basse richiedono serbatoi altamente isolati, capaci di limitare il trasferimento di calore dall’ambiente e la conseguente evaporazione dei fluidi. Il calore assorbito, infatti, può provocare la vaporizzazione del propellente e l’aumento della pressione all’interno dei serbatoi.
La gestione dei fluidi criogenici è quindi fondamentale durante le diverse fasi della missione, dalla preparazione al lancio fino all’alimentazione dei motori. Le tecnologie criogeniche sono inoltre studiate per le future missioni spaziali di lunga durata, nelle quali la conservazione e l’utilizzo efficiente di propellenti nello spazio rappresentano una delle principali sfide ingegneristiche.
Criogenia nella ricerca scientifica
La criogenia rappresenta uno strumento fondamentale per la ricerca scientifica, perché permette di studiare la materia in condizioni di temperatura difficilmente raggiungibili con le tecnologie convenzionali. Riducendo l’agitazione termica delle particelle, è possibile osservare fenomeni fisici particolari e analizzare con maggiore precisione le proprietà elettriche, magnetiche e meccaniche dei materiali.
Le tecniche criogeniche sono essenziali nello studio della superconduttività e della superfluidità, ma sono utilizzate anche nella ricerca sulla fisica della materia condensata, nella spettroscopia e in numerosi esperimenti che richiedono condizioni termiche estremamente stabili.
Un ruolo particolarmente importante è svolto dai magneti superconduttori, utilizzati in grandi infrastrutture scientifiche, come gli acceleratori di particelle. Il loro funzionamento richiede sistemi criogenici capaci di mantenere le bobine a temperature molto basse, permettendo la generazione di campi magnetici intensi e stabili.
La criogenia è inoltre alla base di alcune tecnologie per la ricerca quantistica, nelle quali temperature prossime allo zero assoluto consentono di ridurre il rumore termico e studiare più efficacemente i fenomeni quantistici.
Criogenia nelle tecnologie quantistiche
La criogenia svolge un ruolo fondamentale in alcune tecnologie quantistiche, poiché temperature estremamente basse permettono di ridurre il rumore termico e le interazioni indesiderate con l’ambiente. Queste condizioni sono particolarmente importanti per i dispositivi che devono mantenere e controllare stati quantistici estremamente delicati.
computer quantistici
Un esempio significativo è rappresentato dai computer quantistici basati su circuiti superconduttori. I qubit superconduttori sono mantenuti a temperature prossime allo zero assoluto, generalmente nell’intervallo dei millikelvin, attraverso sofisticati sistemi di refrigerazione. A queste temperature i materiali possono raggiungere lo stato superconduttore e i circuiti possono manifestare le proprietà quantistiche necessarie per elaborare l’informazione.
La criogenia è importante anche per sensori quantistici, rivelatori di radiazione e strumenti di misura ad altissima sensibilità, nei quali la riduzione del rumore termico permette di rilevare segnali estremamente deboli.
Lo sviluppo di refrigeratori criogenici più efficienti e affidabili rappresenta quindi una delle principali sfide tecnologiche per l’espansione delle tecnologie quantistiche, soprattutto nel settore dell’informatica e della metrologia.
Vantaggi e limiti della criogenia
La criogenia permette di sfruttare proprietà della materia che non sono disponibili alle temperature ordinarie, rendendo possibili applicazioni avanzate nella medicina, nell’industria, nella ricerca scientifica e nel settore aerospaziale. Tra i principali vantaggi vi sono la liquefazione e la conservazione dei gas, la crioconservazione di materiale biologico, il funzionamento di magneti superconduttori e lo sviluppo di dispositivi per le tecnologie quantistiche. Le basse temperature consentono inoltre di ridurre il rumore termico e di studiare fenomeni fisici fondamentali con elevata precisione.
A fronte di questi vantaggi, la criogenia presenta significative difficoltà energetiche, tecnologiche ed economiche. Raggiungere temperature molto basse richiede sistemi di refrigerazione complessi e, in molti casi, un considerevole consumo di energia. Il mantenimento delle condizioni criogeniche richiede inoltre un isolamento termico altamente efficiente per limitare l’ingresso di calore e l’evaporazione dei fluidi.
A ciò si aggiungono i rischi associati alla manipolazione dei fluidi criogenici, che richiedono apparecchiature specifiche, adeguati sistemi di sicurezza e personale qualificato.
Prospettive future della criogenia
Le prospettive future della criogenia sono strettamente legate allo sviluppo di tecnologie capaci di operare a temperature sempre più basse con maggiore efficienza energetica. Uno dei settori più promettenti è quello delle tecnologie quantistiche, nel quale sistemi criogenici avanzati sono indispensabili per il funzionamento di alcuni tipi di qubit, sensori e dispositivi di misura.
Un’altra importante direzione riguarda la superconduttività, con la ricerca di materiali caratterizzati da temperature critiche più elevate e sistemi di raffreddamento più efficienti. Progressi in questo campo potrebbero favorire nuove applicazioni nei trasporti, nell’energia e nella diagnostica.
La criogenia avrà inoltre un ruolo crescente nelle future missioni spaziali, soprattutto per la gestione e l’utilizzo di propellenti criogenici e per la realizzazione di sistemi capaci di operare a temperature estreme.
Anche il settore energetico potrebbe beneficiare di queste tecnologie, in particolare nello sviluppo di sistemi basati sull’idrogeno liquido e di nuove forme di accumulo dell’energia.
La sfida principale sarà quindi rendere le tecnologie criogeniche più efficienti, affidabili, compatte ed economicamente sostenibili, ampliandone progressivamente le applicazioni scientifiche e industriali.
