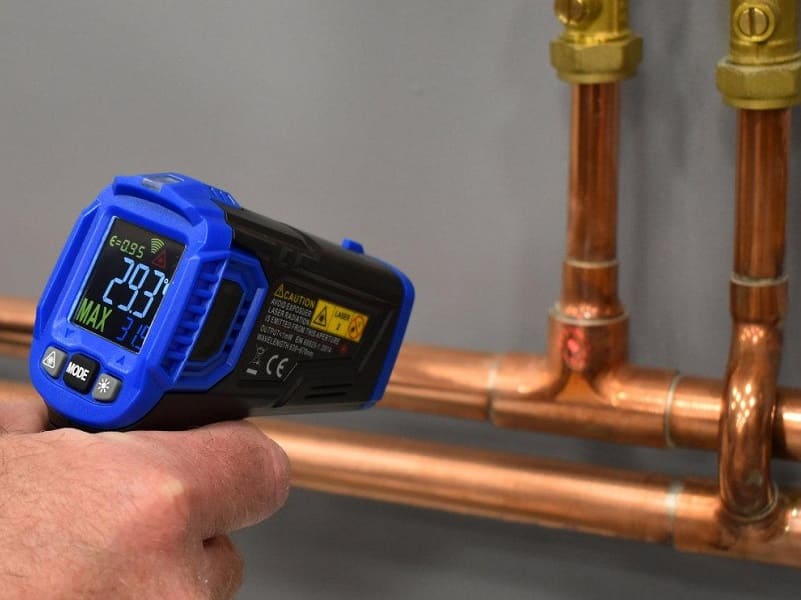

Il termometro a infrarossi è un dispositivo optoelettronico progettato per determinare la temperatura di un corpo attraverso la rilevazione della radiazione elettromagnetica emessa per effetto termico. Ogni corpo a temperatura superiore allo zero assoluto emette infatti radiazione elettromagnetica e, nell’intervallo appropriato dello spettro, questa può essere rilevata e utilizzata per ricavare la temperatura della superficie osservata.
La caratteristica più evidente del termometro a infrarossi è la possibilità di effettuare una misurazione rapida e senza contatto diretto con l’oggetto. Lo strumento raccoglie la radiazione infrarossa proveniente dalla superficie attraverso un sistema ottico e la indirizza verso un rivelatore, che trasforma l’energia ricevuta in un segnale elettrico. Un sistema di elaborazione interpreta quindi il segnale e restituisce sul display il valore della temperatura.
Questa modalità di misura rende il termometro a infrarossi particolarmente utile quando il contatto fisico con il corpo non è possibile, non è conveniente oppure potrebbe alterare la temperatura dell’oggetto. Trova applicazione, ad esempio, nel controllo di impianti e apparecchiature, nella manutenzione, nei processi di produzione industriale, nell’edilizia e nel monitoraggio di numerosi materiali e superfici.
La precisione della misura dipende tuttavia da diversi fattori, tra cui le caratteristiche della superficie, la distanza e l’angolo di osservazione e le condizioni ambientali. Comprendere il principio di funzionamento del termometro a infrarossi permette quindi di interpretare correttamente il valore rilevato e di conoscere anche i limiti della misurazione senza contatto.
Principio di funzionamento del termometro a infrarossi
Il principio fisico su cui si basa il termometro a infrarossi è legato alla radiazione termica emessa dai corpi. Secondo le leggi della radiazione del corpo nero, in particolare la legge di Planck e la legge di Stefan-Boltzmann, un corpo a temperatura superiore allo zero assoluto emette energia sotto forma di radiazione elettromagnetica, la cui intensità e distribuzione spettrale dipendono dalla sua temperatura. Una parte significativa di questa radiazione si trova nella regione dell’infrarosso, che si può rilevare con appositi sensori.
La quantità di radiazione emessa dipende non solo dalla temperatura, ma anche dalle proprietà della superficie, tra cui l’emissività. Il sistema ottico del termometro raccoglie quindi la radiazione proveniente dalla superficie osservata e la concentra sul rivelatore. Le ottiche possono essere realizzate con materiali adatti alla trasmissione della radiazione infrarossa, come silicio o germanio, a seconda dell’intervallo di lunghezze d’onda considerato.
Il rivelatore, generalmente costituito da una termopila o da un sensore piroelettrico, trasforma la radiazione ricevuta in un segnale elettrico. L’elettronica dello strumento elabora questo segnale, tenendo conto anche di parametri come la temperatura interna dello strumento e l’emissività impostata, e lo converte nel valore di temperatura visualizzato sul display.
La misura avviene quindi senza contatto diretto, perché il termometro determina la temperatura della superficie attraverso la radiazione che essa emette. Questo principio consente di effettuare rilevazioni rapide anche su oggetti in movimento, molto caldi, difficilmente raggiungibili o che non devono essere alterati dal contatto con un sensore.
Emissività e misura della temperatura
L’emissività è il parametro che descrive la capacità di una superficie di emettere radiazione termica rispetto a un corpo nero alla stessa temperatura. Il suo valore è compreso tra 0 e 1: un corpo nero ideale ha un’emissività pari a 1 ed emette la massima quantità di radiazione possibile per una determinata temperatura.
I materiali reali presentano invece valori di emissività differenti, che dipendono dalla loro composizione, dalla natura e dalle condizioni della superficie. Superfici opache e non metalliche, come il legno, molte vernici e la pelle umana, presentano generalmente emissività elevate, spesso prossime a 0,95. Al contrario, superfici metalliche lisce e lucide, come quelle di alluminio o rame, possono avere emissività molto più basse e riflettere una parte significativa della radiazione infrarossa proveniente dall’ambiente circostante.
Questo parametro è importante nell’utilizzo di un termometro a infrarossi, perché lo strumento determina la temperatura della superficie a partire dalla radiazione che raggiunge il suo sensore. Se l’emissività impostata non corrisponde, entro i limiti dello strumento, a quella della superficie osservata, la temperatura indicata può risultare significativamente diversa da quella reale.
Il problema è particolarmente evidente nel caso delle superfici metalliche lucide, per le quali la radiazione rilevata può essere fortemente influenzata dalle riflessioni dell’ambiente. In questi casi, la semplice regolazione dell’emissività potrebbe non essere sufficiente a ottenere una misura affidabile.
Per migliorare l’accuratezza della misurazione è quindi importante conoscere, quando possibile, l’emissività del materiale e impostare correttamente il parametro sullo strumento. Per superfici difficili da misurare, possono inoltre essere utilizzati accorgimenti specifici, come la modifica della superficie osservata o il ricorso a metodi di misura alternativi.
Determinazione della temperatura nel termometro a infrarossi
La determinazione della temperatura attraverso un termometro a infrarossi avviene mediante una sequenza di trasformazioni che converte la radiazione emessa dalla superficie osservata in un valore di temperatura visualizzato sul display. Si può descrivere il processo attraverso quattro fasi principali: raccolta della radiazione, rilevazione, elaborazione del segnale e calcolo della temperatura.
Il sistema ottico e la geometria di misura
La radiazione infrarossa proveniente dalla superficie osservata è raccolta dal sistema ottico del termometro e concentrata sul rivelatore. Poiché il comune vetro non trasmette efficacemente le lunghezze d’onda utilizzate dalla maggior parte dei termometri a infrarossi, le ottiche possono essere realizzate con materiali adatti alla trasmissione della radiazione infrarossa, tra cui germanio, silicio o solfuro di zinco, a seconda dell’intervallo spettrale considerato.
Un parametro importante è il rapporto D (Distance-to-Spot ratio), che descrive la relazione tra la distanza dello strumento e il diametro dell’area di misura. All’aumentare della distanza, infatti, aumenta anche la superficie osservata. Per ottenere una misura rappresentativa è quindi necessario che lo spot di misura sia contenuto all’interno dell’area di interesse e non includa lo sfondo.
Il rivelatore
La radiazione raccolta dall’ottica raggiunge il rivelatore, che la converte in un segnale elettrico. Nei termometri a infrarossi sono ampiamente utilizzate le termopile, costituite da più termocoppie collegate tra loro. La radiazione assorbita provoca un aumento di temperatura dell’elemento sensibile e, attraverso l’effetto Seebeck, è generata una differenza di potenziale proporzionale all’energia ricevuta.

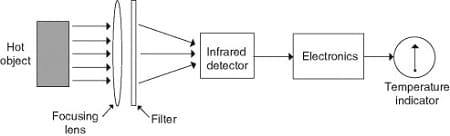

funzionamento di un termometro a infrarossi
Altri strumenti possono utilizzare rivelatori piroelettrici, che producono un segnale elettrico in risposta alle variazioni del flusso di radiazione infrarossa. La scelta del rivelatore dipende dalle caratteristiche e dall’applicazione dello strumento.
Elaborazione e condizionamento del segnale
Il segnale prodotto dal rivelatore è generalmente molto debole ed è quindi sottoposto a condizionamento elettronico, che può comprendere amplificazione e filtraggio. Il sistema tiene inoltre conto della temperatura dello strumento, perché anche i suoi componenti ottici ed elettronici emettono radiazione infrarossa che può contribuire al segnale rilevato.
Un sensore interno misura quindi la temperatura dell’ambiente o del corpo dello strumento e l’elettronica utilizza questa informazione per effettuare le necessarie correzioni della misura. Il segnale viene successivamente convertito da analogico a digitale e trasmesso al sistema di elaborazione.
Calcolo della temperatura
Il microcontrollore o il circuito di elaborazione interpreta il segnale digitale e determina la temperatura della superficie osservata attraverso modelli matematici che tengono conto della radiazione termica, dell’emissività impostata e della temperatura dello strumento. Il risultato viene quindi convertito nel valore di temperatura visualizzato sul display.
In questo modo, una complessa catena di ottica, rivelazione ed elaborazione elettronica permette di trasformare la radiazione infrarossa emessa dalla superficie in una misura di temperatura ottenuta senza contatto.
Distanza di misura e campo di misura
Un aspetto importante per l’accuratezza della misura di un termometro a infrarossi è la relazione geometrica tra il termometro a infrarossi e la superficie osservata. Lo strumento, infatti, non rileva la radiazione proveniente da un singolo punto, ma da una determinata area della superficie, definita spot di misura o campo di misura.
La dimensione dello spot dipende dalla distanza tra lo strumento e l’oggetto e dalle caratteristiche del sistema ottico. All’aumentare della distanza, generalmente aumenta anche il diametro dell’area osservata. Questa relazione è descritta dal rapporto D (Distance-to-Spot ratio), fornito dal produttore dello strumento.
Per esempio, un termometro con un rapporto D pari a 12:1 è progettato, in condizioni corrispondenti alle specifiche del costruttore, per misurare uno spot di circa 1 cm di diametro a una distanza di 12 cm. A 120 cm di distanza, l’area osservata può quindi raggiungere un diametro di circa 10 cm.
Questo aspetto è fondamentale quando si misurano oggetti di piccole dimensioni o superfici con temperature differenti. Se lo spot comprende anche una parte dello sfondo o di un’altra superficie, il segnale rilevato sarà influenzato dalla radiazione proveniente dall’intera area osservata e la temperatura visualizzata potrebbe non rappresentare correttamente quella dell’oggetto di interesse.
Per ottenere una misura più affidabile è quindi opportuno mantenere una distanza adeguata e verificare che lo spot sia sufficientemente piccolo da rientrare interamente nella superficie da misurare. Nei modelli dotati di sistemi ottici più sofisticati, la geometria di misura può essere ulteriormente ottimizzata mediante sistemi di puntamento o di messa a fuoco.
Fattori che influenzano la misura
L’accuratezza del dato non dipende esclusivamente dalla qualità della catena optoelettronica del termometro a infrarossi, ma è legata alle condizioni in cui è effettuata la misurazione. Fattori fisici e ambientali possono modificare la radiazione che raggiunge il rivelatore e influenzare il valore di temperatura calcolato dallo strumento.
Uno dei fattori più importanti è l’emissività della superficie. Materiali diversi possono emettere quantità differenti di radiazione infrarossa alla stessa temperatura e, se il valore di emissività impostato sul termometro non corrisponde a quello della superficie osservata, la misura può risultare alterata. Il problema è particolarmente rilevante nel caso di superfici metalliche lucide, che possono riflettere una parte significativa della radiazione proveniente dall’ambiente.
La distanza di misura e le dimensioni dello spot hanno un ruolo fondamentale. Se l’area osservata comprende superfici a temperatura differente, il segnale rilevato rappresenterà la radiazione complessiva proveniente dall’intero campo di misura e non esclusivamente quella dell’oggetto che si intende misurare.
Le condizioni ambientali possono influenzare la radiazione durante il suo percorso verso il sensore. Polvere, fumo, vapore e particelle presenti nell’aria possono assorbire o diffondere parte della radiazione infrarossa, soprattutto quando la distanza di misura è elevata. Le variazioni della temperatura dell’ambiente possono influenzare lo strumento e richiedere un adeguato adattamento alle condizioni operative.
Un’ulteriore fonte di errore è rappresentata dalle riflessioni. Una superficie con bassa emissività può riflettere la radiazione emessa da pareti, apparecchiature o altre sorgenti presenti nell’ambiente. Il termometro può quindi rilevare una combinazione della radiazione propria della superficie e di quella riflessa, producendo una temperatura apparente diversa da quella effettiva.
Anche l’angolo di osservazione può essere importante, soprattutto nel caso di superfici riflettenti. Per questo motivo, una corretta misurazione richiede non solo uno strumento adeguato, ma anche una geometria di misura appropriata e condizioni ambientali compatibili con le caratteristiche dello strumento
Tipologie di termometri a infrarossi
I termometri a infrarossi possono essere classificati in base alla tecnologia di rilevazione, all’intervallo spettrale utilizzato, alla configurazione ottica e alla destinazione d’uso. La scelta dello strumento dipende dalle caratteristiche della superficie da misurare, dall’intervallo di temperatura e dalle condizioni operative.
Classificazione in base alla tecnologia spettrale
Il termometro a infrarossi a banda singola misura la radiazione infrarossa all’interno di uno specifico intervallo di lunghezze d’onda. È molto diffuso nelle applicazioni generali e richiedono una corretta impostazione dell’emissività della superficie. Alcuni strumenti utilizzano invece bande spettrali più ristrette, selezionate per applicazioni particolari.
I termometri a due colori, o termometri a rapporto, rilevano la radiazione in due intervalli spettrali differenti e ne confrontano i segnali. Questo approccio può ridurre l’influenza di alcune variazioni dell’emissività e delle condizioni di osservazione, rendendo questi strumenti particolarmente utili in determinate applicazioni industriali e nella misura di temperature elevate.
Classificazione in base alla configurazione ottica
Il termometro a infrarossi portatile è il modello più comuni e permette di misurare rapidamente la temperatura di una determinata area della superficie. Il campo osservato dipende dalle caratteristiche ottiche e dal rapporto D dello strumento.
Il termometro a infrarossi con fibra ottica separa la testa di misura dall’unità elettronica attraverso un sistema di trasmissione ottica. Questa configurazione può essere utile in ambienti caratterizzati da temperature elevate, spazi ridotti o condizioni nelle quali è opportuno mantenere l’elettronica a distanza dalla zona di misura.
Le termocamere a infrarossi costituiscono una categoria distinta di strumenti per la misura della temperatura senza contatto. Anziché fornire un singolo valore riferito a un’area, acquisiscono numerosi punti di misura e producono una mappa termica bidimensionale della superficie. Sono quindi particolarmente utili per individuare distribuzioni e anomalie di temperatura.
Classificazione in base all’applicazione
In funzione dell’impiego, si possono distinguere termometri a infrarossi clinici, utilizzati per la rilevazione della temperatura corporea, termometri industriali, progettati per il controllo di macchinari, impianti e processi produttivi, e strumenti destinati alla misura di superfici ad alta temperatura, compresi alcuni materiali metallici.
Le caratteristiche tecniche del termometro a infrarossi devono essere quindi scelte in relazione alla temperatura da misurare, all’emissività della superficie, all’intervallo spettrale, alla distanza di misura e alle condizioni ambientali. Non esiste infatti un unico termometro a infrarossi adatto a tutte le applicazioni.
Applicazioni del termometro a infrarossi
La possibilità di misurare la temperatura senza contatto e in tempi molto rapidi rende il termometro a infrarossi uno strumento utile in numerosi settori. Le sue applicazioni spaziano dall’ambito domestico e sanitario fino ai controlli industriali e alla ricerca.
In ambito sanitario, i termometri a infrarossi possono essere utilizzati per la rilevazione della temperatura corporea senza contatto diretto con la pelle. Questa modalità facilita misurazioni rapide e riduce la necessità di igienizzare lo strumento tra una rilevazione e l’altra, quando previsto dal dispositivo e dalle procedure di utilizzo.
Nel settore industriale, il termometro a infrarossi permette di controllare rapidamente la temperatura di macchinari, motori, cuscinetti, tubazioni e componenti elettrici. La rilevazione di temperature anomale può contribuire a individuare precocemente condizioni di surriscaldamento e a programmare interventi di manutenzione.
ponti termici
In edilizia, viene impiegato per verificare la temperatura superficiale di pareti, pavimenti, infissi e altri elementi costruttivi. Le differenze di temperatura possono fornire indicazioni utili per individuare ponti termici, dispersioni di calore o zone interessate da infiltrazioni. Tuttavia per un’analisi completa è spesso preferibile utilizzare una termocamera.
Nei laboratori e nei processi produttivi, la misura senza contatto consente di controllare materiali e campioni che non possono essere facilmente raggiunti da un sensore tradizionale oppure la cui temperatura potrebbe essere modificata dal contatto.
Il termometro a infrarossi trova inoltre applicazione nel controllo degli alimenti, nella manutenzione di impianti e apparecchiature, nell’automotive e in numerose attività di monitoraggio. La sua efficacia dipende tuttavia dalla corretta scelta dello strumento e dalle condizioni di misura, in particolare emissività, distanza, campo di misura e temperatura dell’ambiente.
Vantaggi e limiti del termometro a infrarossi
Il termometro a infrarossi presenta numerosi vantaggi rispetto ai tradizionali strumenti a contatto. Tuttavia la sua accuratezza dipende dalle caratteristiche della superficie e dalle condizioni in cui viene effettuata la misura.
Vantaggi
Il principale vantaggio è la possibilità di effettuare una misurazione senza contatto, caratteristica particolarmente utile quando la superficie è molto calda, in movimento, difficilmente accessibile oppure non deve essere alterata dal contatto con un sensore.

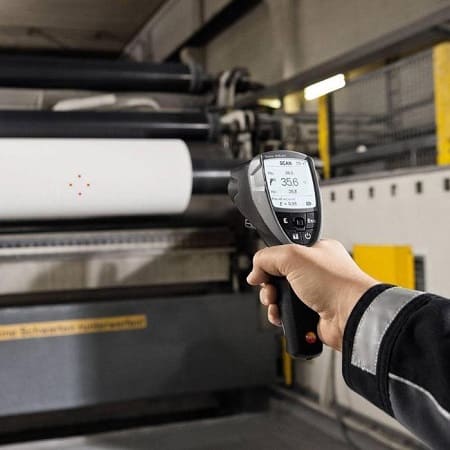

misura senza contatto
La misura è inoltre rapida, perché il valore della temperatura può essere ottenuto in tempi molto brevi. Le dimensioni generalmente contenute e la semplicità d’impiego rendono molti modelli portatili adatti anche a controlli frequenti e ispezioni sul campo.
Un ulteriore vantaggio è la possibilità di effettuare misure su ampie superfici o su punti difficili da raggiungere, scegliendo opportunamente la distanza e il campo di misura. In ambito industriale questo permette di controllare rapidamente apparecchiature e componenti senza interrompere necessariamente il processo.
Limiti
La principale limitazione riguarda la dipendenza dall’emissività della superficie. Materiali lucidi o riflettenti possono rendere la misura più complessa, perché la radiazione rilevata può comprendere anche quella riflessa dall’ambiente.
Anche la distanza di misura e il rapporto D devono essere considerati attentamente. Se lo spot comprende superfici a temperature differenti, il valore visualizzato può non rappresentare correttamente l’oggetto di interesse.
La presenza di fumo, polvere o vapore lungo il percorso ottico può inoltre attenuare o modificare la radiazione infrarossa. Infine, il termometro misura la temperatura superficiale, che può differire da quella presente all’interno di un materiale.
Per ottenere risultati affidabili è quindi necessario utilizzare lo strumento secondo le sue specifiche e prestare attenzione a emissività, geometria di misura e condizioni ambientali.
