La termoelettricità è la branca della fisica e dell’ingegneria che studia i fenomeni di conversione diretta tra energia termica ed energia elettrica, senza l’intermediazione di parti meccaniche in movimento. Questa caratteristica consente, in determinate condizioni, di trasformare una differenza di temperatura in energia elettrica oppure di utilizzare l’energia elettrica per produrre un trasferimento di calore.
A differenza dei sistemi tradizionali di generazione elettrica, nei quali il calore è spesso trasformato prima in energia meccanica e successivamente in elettricità, i dispositivi termoelettrici sfruttano le proprietà elettriche e termiche di particolari materiali, soprattutto semiconduttori. La conversione avviene quindi direttamente all’interno del materiale, senza turbine, ingranaggi o altri componenti meccanici in movimento. Ne derivano dispositivi compatti, silenziosi e affidabili, che possono risultare particolarmente utili quando si richiedono sistemi privi di manutenzione meccanica.
La storia della termoelettricità è tradizionalmente associata a Thomas Johann Seebeck, che nel 1821 descrisse il fenomeno per cui una differenza di temperatura può generare una tensione elettrica. Tuttavia, studi storici successivi hanno evidenziato che Alessandro Volta aveva già osservato un fenomeno riconducibile alla termoelettricità nel 1787.
Alla base della termoelettricità si trovano principalmente l’effetto Seebeck, l’effetto Peltier e l’effetto Thomson. L’effetto Seebeck permette di generare una tensione elettrica quando tra due regioni di un materiale esiste una differenza di temperatura; l’effetto Peltier descrive invece il trasferimento di calore associato al passaggio di corrente attraverso una giunzione tra materiali differenti. L’effetto Thomson completa questo quadro descrivendo gli scambi di calore che accompagnano il passaggio di corrente in presenza di un gradiente termico.
La termoelettricità trova applicazione nella misura della temperatura, nella refrigerazione, nel recupero del calore disperso e nella generazione di energia elettrica. Lo sviluppo di nuovi materiali termoelettrici mira a migliorarne l’efficienza e ad ampliare le possibilità di utilizzo in ambito energetico, industriale e tecnologico.
Fenomeni principali della termoelettricità
La termoelettricità si fonda su tre fenomeni fisici strettamente correlati: l’effetto Seebeck, l’effetto Peltier e l’effetto Thomson. Essi descrivono diverse modalità con cui temperatura, differenze di temperatura e corrente elettrica interagiscono nei materiali.
Effetto Seebeck: dal calore all’elettricità
effetto seebeck
Quando esiste una differenza di temperatura tra due regioni di un materiale o tra due materiali differenti, i portatori di carica tendono a diffondersi dalle zone più calde verso quelle più fredde. Questa redistribuzione delle cariche può generare una differenza di potenziale elettrico. L’effetto Seebeck costituisce il principio di funzionamento delle termocoppie, utilizzate per misurare la temperatura, e dei generatori termoelettrici, che permettono di recuperare energia da una differenza di temperatura.
Effetto Peltier: dall’elettricità al trasferimento di calore
L’effetto Peltier si verifica quando una corrente elettrica attraversa la giunzione tra due materiali differenti. In corrispondenza della giunzione può verificarsi assorbimento o liberazione di calore, a seconda della direzione della corrente. In questo modo è possibile creare una differenza di temperatura tra le due superfici di un dispositivo termoelettrico. Il fenomeno viene sfruttato nei sistemi di refrigerazione termoelettrica, che possono funzionare senza compressori o altre parti meccaniche in movimento.
Effetto Thomson: interazione tra corrente e gradiente termico
L’effetto Thomson riguarda invece un singolo materiale conduttore percorso da corrente e sottoposto contemporaneamente a un gradiente di temperatura. In queste condizioni può verificarsi un assorbimento o una liberazione di calore lungo il conduttore. Il fenomeno completa la descrizione dei processi termoelettrici e mette in evidenza il carattere interdipendente dei trasporti di calore e di carica elettrica.
Termoelettricità e materiali
I materiali semiconduttori svolgono un ruolo fondamentale nella termoelettricità perché consentono di ottenere un compromesso favorevole tra le proprietà necessarie per una conversione efficiente dell’energia termica in energia elettrica. Le prestazioni di un materiale termoelettrico vengono valutate attraverso il parametro di merito adimensionale ZT, che tiene conto del coefficiente di Seebeck, della conducibilità elettrica e della conducibilità termica:
ZT = S²σT/κ
dove S è il coefficiente di Seebeck, σ la conducibilità elettrica, T la temperatura assoluta e κ la conducibilità termica. Un valore elevato di ZT indica, in generale, condizioni più favorevoli per la conversione termoelettrica.
Per ottenere un elevato ZT è necessario combinare tre caratteristiche che, nei materiali reali, sono difficili da ottimizzare simultaneamente.
Elevato coefficiente di Seebeck (S)
Il coefficiente di Seebeck misura la tensione elettrica generata in relazione alla differenza di temperatura. I semiconduttori possono raggiungere valori di S significativamente superiori a quelli tipici dei metalli. Attraverso il controllo della concentrazione e dell’energia dei portatori di carica è possibile modificare il coefficiente di Seebeck e adattarlo alle esigenze del dispositivo.
Buona conducibilità elettrica (σ)
Il materiale deve consentire ai portatori di carica di muoversi facilmente, così da ridurre le perdite associate alla resistenza elettrica. Nei semiconduttori la conducibilità può essere regolata mediante il drogaggio, ottenendo materiali di tipo n o di tipo p e controllando la concentrazione dei portatori.
Bassa conducibilità termica (κ)
Contemporaneamente, è desiderabile che il materiale trasporti poco calore, perché una conduzione termica eccessiva tende a ridurre la differenza di temperatura necessaria al funzionamento del dispositivo. Per questo motivo la ricerca studia materiali e strutture capaci di ostacolare il trasporto del calore senza compromettere eccessivamente quello delle cariche elettriche. Tra i materiali termoelettrici più utilizzati vi sono il tellururo di bismuto (Bi₂Te₃) e diverse leghe e strutture a base di semiconduttori.
Generatori termoelettrici e termoelettricità
I generatori termoelettrici (TEG, Thermoelectric Generators) sono dispositivi a stato solido che permettono di convertire direttamente una differenza di temperatura in energia elettrica, sfruttando principalmente l’effetto Seebeck. Rappresentano quindi una delle applicazioni più significative della termoelettricità, soprattutto quando è possibile recuperare calore che altrimenti verrebbe disperso nell’ambiente.
La struttura di un generatore termoelettrico
Un TEG è costituito da numerose coppie termoelettriche, formate da un semiconduttore di tipo n e uno di tipo p. I due materiali presentano caratteristiche differenti:
- il semiconduttore di tipo n conduce principalmente attraverso gli elettroni;
- il semiconduttore di tipo p conduce principalmente attraverso le lacune, che si comportano come portatori di carica positiva.
Le coppie sono generalmente collegate elettricamente in serie mediante elementi conduttori e disposte tra due piastre, spesso ceramiche, che garantiscono isolamento elettrico e favoriscono il trasferimento del calore. Le diverse coppie vengono invece organizzate in modo da essere sottoposte allo stesso gradiente termico.
Dal gradiente termico alla corrente elettrica

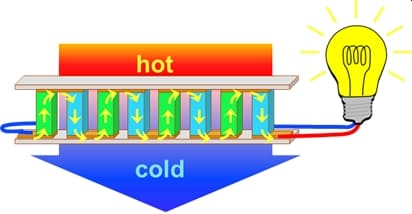

generatori termoelettrici e termoelettricità
Quando una delle superfici del modulo è riscaldata e l’altra è mantenuta a una temperatura inferiore, si crea una differenza di temperatura attraverso i materiali semiconduttori. I portatori di carica rispondono a questo gradiente e la loro distribuzione produce una differenza di potenziale elettrico.
La tensione generata dalle singole coppie si somma grazie al collegamento in serie. Quando ai terminali del TEG è collegato un carico elettrico, la differenza di potenziale determina il passaggio di corrente continua.
La quantità di energia elettrica ottenibile dipende soprattutto dalla differenza di temperatura disponibile, dalle caratteristiche dei materiali termoelettrici e dall’efficienza complessiva del dispositivo.
Applicazioni dei generatori termoelettrici
I TEG presentano generalmente un rendimento inferiore rispetto a molte tecnologie convenzionali di conversione energetica. Tuttavia, la loro assenza di parti meccaniche in movimento, insieme alla compattezza, alla silenziosità e alla possibilità di funzionare per lunghi periodi, li rende interessanti in applicazioni specifiche.
Spazio e missioni remote
Una delle applicazioni più note della termoelettricità riguarda i generatori termoelettrici a radioisotopi (RTG). Questi dispositivi utilizzano il calore prodotto dal decadimento radioattivo di un isotopo, generalmente plutonio-238, per mantenere una differenza di temperatura e generare elettricità attraverso elementi termoelettrici.
Gli RTG sono stati impiegati in numerose missioni spaziali, comprese le sonde Voyager e diverse missioni dirette verso la superficie di Marte. La loro capacità di fornire energia per molti anni li rende particolarmente utili quando la luce solare non è sufficiente o non è disponibile.
Recupero del calore di scarto
Si possono utilizzare i TEG per il recupero del calore di scarto in processi industriali caratterizzati da superfici o fluidi a temperatura elevata. Installando moduli termoelettrici in corrispondenza di sorgenti calde e mantenendo l’altro lato a temperatura inferiore, parte del calore che normalmente verrebbe disperso può essere convertita in energia elettrica.
Questa possibilità interessa, ad esempio, alcuni settori industriali caratterizzati da forni, condotti e gas di scarico ad alta temperatura.
Settore automobilistico
Anche il settore automobilistico ha studiato l’impiego dei generatori termoelettrici per recuperare parte del calore contenuto nei gas di scarico. In questo modo si può trasformare l’energia termica residua in elettricità e contribuire all’alimentazione dei sistemi elettrici del veicolo.
L’interesse per questa applicazione è legato alla possibilità di recuperare energia altrimenti dispersa, anche se peso, costi, gestione del calore e limitata efficienza dei dispositivi rappresentano importanti fattori da considerare.
Refrigerazione termoelettrica
La refrigerazione termoelettrica è una tecnologia di raffreddamento a stato solido che sfrutta l’effetto Peltier per trasferire calore da una superficie all’altra mediante l’impiego di energia elettrica. I dispositivi che realizzano questo processo sono comunemente chiamati celle o moduli Peltier e rappresentano una delle principali applicazioni della termoelettricità.
Il principio di funzionamento è, per molti aspetti, complementare a quello di un generatore termoelettrico. Mentre un TEG sfrutta una differenza di temperatura per produrre una tensione elettrica, una cella Peltier utilizza una corrente elettrica per provocare un trasferimento di calore.
Come funziona una cella Peltier

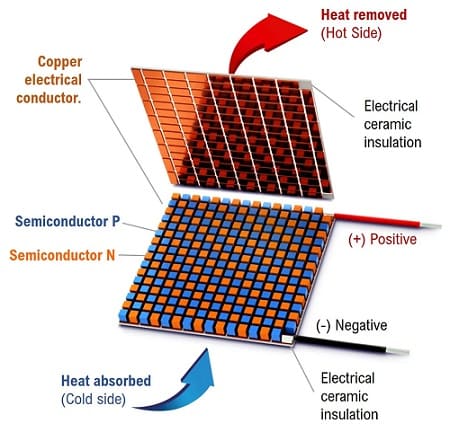

Un modulo Peltier contiene numerose coppie di semiconduttori di tipo n e di tipo p, collegati elettricamente in serie e disposti tra due piastre ceramiche. Quando viene applicata una corrente continua, i portatori di carica attraversano le giunzioni tra i diversi materiali.
cella-Peltier
In corrispondenza di una delle facce del modulo, il trasporto di carica determina un assorbimento di calore, provocando il raffreddamento della superficie. All’altra faccia, invece, viene ceduto calore, che deve essere trasferito efficacemente all’ambiente mediante un dissipatore. In questo modo la cella Peltier agisce come una pompa di calore allo stato solido, trasferendo energia termica dal lato freddo a quello caldo.
L’effetto può essere invertito cambiando la direzione della corrente. Invertendo la polarità, le due facce si scambiano di ruolo: quella che prima si raffreddava diventa calda e viceversa.
Vantaggi della refrigerazione termoelettrica
Rispetto ai sistemi di refrigerazione tradizionali basati su compressori e circuiti frigoriferi, i moduli Peltier presentano alcune caratteristiche particolarmente interessanti.
Assenza di parti meccaniche in movimento: il dispositivo non richiede compressori, pistoni o pompe, risultando silenzioso e privo di vibrazioni. Questa caratteristica è utile, per esempio, in alcuni strumenti scientifici ed elettronici.
Assenza di refrigeranti nel modulo: il trasferimento di calore avviene attraverso materiali allo stato solido, senza un circuito frigorifero contenente un fluido refrigerante. Ciò semplifica la struttura del dispositivo.
Dimensioni ridotte: le celle Peltier possono essere molto compatte e sono quindi adatte alla miniaturizzazione dei sistemi di raffreddamento.
Controllo della temperatura: regolando la corrente è possibile controllare il flusso di calore e ottenere una regolazione precisa della temperatura in applicazioni che richiedono stabilità termica.
Reversibilità: modificando la direzione della corrente, il dispositivo può passare dal raffreddamento al riscaldamento, caratteristica utile nei sistemi in cui è necessario sia riscaldare sia raffreddare.
Limiti della refrigerazione termoelettrica
Nonostante questi vantaggi, la refrigerazione termoelettrica presenta limiti di efficienza che ne restringono l’impiego nei sistemi di grande potenza. Le celle Peltier sono infatti generalmente meno efficienti dei sistemi a compressore quando devono trasferire grandi quantità di calore.
Un primo problema è rappresentato dal calore prodotto per effetto Joule dalla resistenza elettrica dei semiconduttori. Questo calore si aggiunge a quello trasferito dal lato freddo e deve essere smaltito attraverso la superficie calda.
La gestione termica del lato caldo è quindi fondamentale: un dissipatore insufficiente può provocare un aumento della temperatura della cella e ridurre significativamente la capacità di raffreddamento.
Un ulteriore limite è rappresentato dalla differenza di temperatura massima ottenibile, che dipende dalle caratteristiche del modulo e dalle condizioni di funzionamento. Per raggiungere temperature molto basse possono essere necessari sistemi multistadio, con un’ulteriore riduzione dell’efficienza complessiva.
Per queste ragioni la refrigerazione termoelettrica trova particolare interesse nelle applicazioni compatte, specialistiche e a basso carico termico, dove silenziosità, precisione, affidabilità e dimensioni ridotte possono essere più importanti del rendimento energetico.
Applicazioni della termoelettricità
La termoelettricità trova applicazione in numerosi settori tecnologici, grazie alla possibilità di convertire direttamente una differenza di temperatura in energia elettrica oppure di utilizzare l’elettricità per trasferire calore. Le applicazioni spaziano dalla semplice misura della temperatura fino al recupero del calore di scarto, dalla refrigerazione elettronica all’alimentazione di dispositivi autonomi.
Sensori di temperatura e termocoppie
Le termocoppie rappresentano una delle applicazioni più diffuse dell’effetto Seebeck. Sono costituite da due conduttori metallici differenti collegati a un’estremità; una differenza di temperatura tra le giunzioni produce una tensione elettrica correlata alla temperatura.
Le termocoppie sono apprezzate per la robustezza, il basso costo, la rapidità di risposta e l’ampio intervallo di temperatura misurabile. Vengono utilizzate nei processi industriali, nei forni, nei motori e in numerosi sistemi di controllo e sicurezza.
Recupero del calore di scarto
Una delle applicazioni più interessanti della termoelettricità è il recupero del calore disperso. I generatori termoelettrici possono sfruttare il calore prodotto da processi industriali, impianti energetici o sistemi di scarico per generare una quantità aggiuntiva di energia elettrica.
Nel settore automobilistico sono stati studiati TEG capaci di recuperare parte del calore contenuto nei gas di scarico, riducendo la quantità di energia che viene dissipata nell’ambiente. L’effettiva convenienza di queste soluzioni dipende però dalla temperatura disponibile, dalla differenza termica mantenibile e dall’efficienza del sistema.
Elettronica e optoelettronica
I moduli termoelettrici Peltier sono utilizzati per il controllo preciso della temperatura di componenti elettronici e optoelettronici. Sono particolarmente utili quando è necessario mantenere stabile la temperatura di dispositivi sensibili alle variazioni termiche.
Un esempio è rappresentato dai diodi laser impiegati nelle telecomunicazioni e nella strumentazione ottica, la cui lunghezza d’onda può dipendere dalla temperatura. Le celle Peltier consentono di stabilizzarne le condizioni operative.
Il raffreddamento termoelettrico è inoltre utilizzato in alcune camere e sensori scientifici, comprese applicazioni astronomiche, per ridurre il rumore termico e migliorare la qualità delle misure.
Dispositivi indossabili
La ricerca studia anche l’impiego di piccoli generatori termoelettrici nei dispositivi indossabili. La differenza di temperatura tra il corpo e l’ambiente può infatti essere sfruttata per ottenere piccole quantità di energia attraverso l’energy harvesting.
La potenza disponibile è generalmente limitata e dipende fortemente dalle condizioni ambientali e dal contatto termico con la pelle. Tuttavia, può contribuire ad alimentare sensori a bassissimo consumo, riducendo la dipendenza dalle batterie.
Sistemi autonomi e IoT
I TEG possono essere impiegati per alimentare sensori wireless e dispositivi IoT installati in luoghi difficili da raggiungere. Una differenza di temperatura tra una tubazione calda e l’ambiente, per esempio, può essere convertita in energia sufficiente per alimentare sistemi di monitoraggio a basso consumo.
Questa soluzione è particolarmente interessante quando la sostituzione periodica delle batterie risulta difficoltosa o costosa. In questi casi, l’assenza di parti meccaniche in movimento contribuisce alla semplicità e all’affidabilità del sistema.
Applicazioni spaziali
Lo spazio rappresenta uno degli ambienti nei quali la termoelettricità ha trovato applicazioni particolarmente importanti. I generatori termoelettrici a radioisotopi (RTG) trasformano in elettricità il calore prodotto dal decadimento radioattivo del plutonio-238.
Si sono utilizzati gli RTG in numerose missioni spaziali, tra cui Voyager 1 e Voyager 2, New Horizons e i rover marziani Curiosity e Perseverance. La loro capacità di produrre energia per periodi molto lunghi, senza dipendere dalla luce solare, li rende preziosi soprattutto nelle missioni in cui l’energia solare è insufficiente o poco affidabile.
In questo ambito emerge uno dei principali punti di forza della termoelettricità: la possibilità di realizzare sistemi di conversione energetica compatti, privi di parti mobili e capaci di funzionare a lungo in condizioni difficili.
