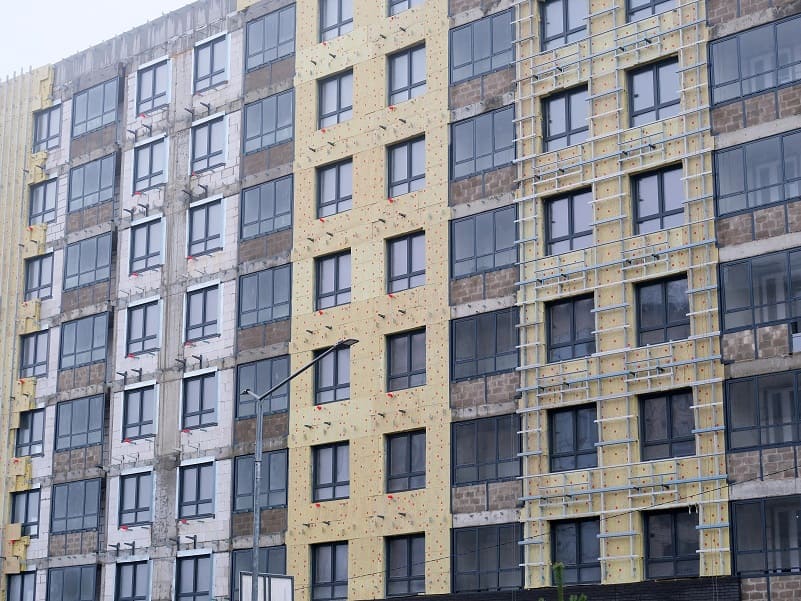

Il cappotto termico è un sistema di isolamento applicato alle superfici esterne dell’involucro edilizio con l’obiettivo di ridurre gli scambi di calore tra ambiente interno ed esterno e migliorare l’efficienza energetica dell’edificio. Nella sua configurazione più diffusa è indicato con l’acronimo ETICS (External Thermal Insulation Composite System) e consiste in un insieme coordinato di strati e componenti che devono funzionare come un unico sistema.
La caratteristica fondamentale del cappotto termico è la continuità dello strato isolante, che avvolge le pareti esterne dell’edificio limitando il flusso di calore attraverso gli elementi opachi dell’involucro. Questa continuità permette di ridurre i ponti termici, cioè le zone della struttura nelle quali il calore può trasferirsi più facilmente a causa della geometria dell’edificio, della presenza di materiali con diversa conducibilità termica o della discontinuità dell’isolamento. Particolare attenzione richiedono i nodi costruttivi, come le connessioni tra travi, pilastri, tamponature, solai e pareti, nei quali possono verificarsi maggiori dispersioni.
Dal punto di vista termofisico, il cappotto termico contribuisce quindi ad aumentare la resistenza termica dell’involucro e a mantenere più uniforme la temperatura delle superfici interne delle pareti. Una corretta progettazione può inoltre contribuire a limitare il rischio di condensa superficiale e formazione di muffe, purché siano considerate anche le condizioni di umidità e ventilazione dell’edificio.
Le prestazioni del sistema dipendono non soltanto dallo spessore dell’isolante, ma anche dalle proprietà fisiche e chimiche dei materiali che lo compongono, dalla loro struttura e dalla corretta posa. Per questo il cappotto termico rappresenta un interessante esempio di applicazione congiunta dei principi della fisica del calore e della chimica dei materiali.
Cappotto termico esterno e interno
Il cappotto termico esterno è generalmente la soluzione più efficace per migliorare il comportamento complessivo dell’involucro edilizio, perché permette di collocare lo strato isolante sul lato esterno della muratura. In questo modo la massa della parete rimane all’interno dell’involucro termicamente protetto e può contribuire alla sua inerzia termica, attenuando le variazioni di temperatura.
Durante la stagione fredda, la muratura può accumulare parte del calore presente negli ambienti interni e restituirlo gradualmente, contribuendo a rendere più stabile la temperatura. In estate, invece, l’isolamento esterno limita l’ingresso del calore proveniente dall’esterno e, insieme alla massa della struttura, contribuisce a ritardare e attenuare l’onda termica prodotta dalle variazioni della temperatura esterna e dall’irraggiamento solare. Il risultato dipende comunque dalle caratteristiche dell’edificio, dal clima e dalla corretta progettazione della stratigrafia.
Quando non è possibile intervenire sulla facciata, per esempio per vincoli architettonici o particolari condizioni dell’edificio, si può ricorrere al cappotto termico interno. In questo caso l’isolante è collocato tra l’ambiente interno e la muratura, modificando il comportamento termico della parete. Gli ambienti possono raggiungere più rapidamente la temperatura desiderata, ma la massa muraria viene in parte separata termicamente dall’ambiente interno. È inoltre necessario valutare con particolare attenzione il comportamento termoigrometrico della parete, poiché la nuova stratigrafia può modificare la distribuzione delle temperature e dell’umidità e aumentare il rischio di condensa in determinate condizioni.
La scelta tra isolamento esterno e interno deve quindi considerare prestazioni termiche, caratteristiche dei materiali, gestione dell’umidità, clima, geometria dell’edificio e vincoli costruttivi.
Gli strati del cappotto termico

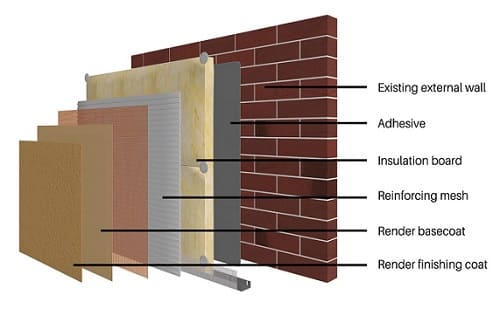

Il sistema di isolamento termico a cappotto, indicato con l’acronimo ETICS (External Thermal Insulation Composite System), è costituito da una struttura stratificata nella quale ogni componente svolge una funzione specifica. L’insieme deve essere progettato e realizzato come un sistema integrato, poiché le prestazioni dell’isolamento dipendono non soltanto dal pannello termico, ma anche dalla corretta interazione tra gli altri elementi.
Procedendo dalla muratura verso l’ambiente esterno, si possono individuare le principali componenti del sistema.
Collante
Il collante costituisce l’interfaccia tra il supporto murario e il pannello isolante. La sua funzione è garantire l’adesione iniziale e contribuire alla stabilità del pannello sulla parete. La modalità di applicazione viene scelta in relazione alla planarità e alle caratteristiche del supporto, in modo da assicurare una superficie di contatto adeguata.
strati-del-cappotto-termico
Pannello isolante
Il pannello isolante costituisce il cuore termico del sistema. La sua funzione principale è aumentare la resistenza al passaggio del calore attraverso la parete e quindi ridurre la trasmittanza termica dell’involucro. Spessore e caratteristiche dell’isolante vengono stabiliti in fase di progettazione in funzione delle prestazioni richieste e delle condizioni dell’edificio.
Fissaggio meccanico
In funzione della tipologia di sistema e delle caratteristiche del supporto, l’adesione dei pannelli può essere integrata mediante fissaggi meccanici, generalmente costituiti da appositi tasselli. Questi contribuiscono a mantenere i pannelli in posizione e a contrastare le sollecitazioni esercitate sulla facciata, in particolare quelle prodotte dal vento. Numero, disposizione e caratteristiche dei fissaggi devono essere definiti in funzione del progetto e del sistema utilizzato.
Rasatura e strato di armatura
Sulla superficie esterna dei pannelli è applicato uno strato di rasatura destinato ad accogliere la rete di armatura. La rete, generalmente costituita da fibre minerali opportunamente trattate, è incorporata nella rasatura ancora fresca. Il suo compito è distribuire le sollecitazioni e limitare la formazione di fessurazioni dovute, tra l’altro, alle variazioni dimensionali provocate dalle escursioni termiche.
La rasatura è quindi completata con uno o più passaggi fino a ottenere una superficie continua e sufficientemente regolare per ricevere gli strati successivi.
Primer o fondo
Una volta completata e adeguatamente maturata la rasatura, può essere applicato un primer o fondo di preparazione. Questo strato contribuisce a uniformare l’assorbimento del supporto e a favorire l’adesione del rivestimento finale, oltre a preparare la superficie per la successiva finitura.
Rivestimento di finitura
Il rivestimento di finitura costituisce lo strato più esterno e visibile del cappotto. Oltre alla funzione estetica, protegge gli strati sottostanti dall’azione degli agenti atmosferici. Le sue caratteristiche sono definite in modo da garantire un adeguato equilibrio tra resistenza all’acqua, permeabilità al vapore, resistenza agli agenti atmosferici e durabilità.
Il cappotto termico è quindi molto più di un semplice pannello isolante applicato alla parete: è un sistema composito nel quale adesione, isolamento, resistenza meccanica e protezione superficiale devono operare in modo coordinato. Proprio la varietà dei componenti introduce anche un interessante aspetto chimico: le proprietà del sistema dipendono dalla composizione e dalla struttura dei materiali che costituiscono ciascuno strato.
Materiali isolanti del cappotto termico: struttura e proprietà
L’efficacia termica dei materiali utilizzati nei sistemi a cappotto non dipende esclusivamente dalla composizione chimica della materia solida, ma anche dalla loro microstruttura. La presenza di pori, celle o interstizi contenenti aria o altri gas riduce infatti la quantità di materia solida attraverso cui il calore può propagarsi e limita i movimenti convettivi all’interno del materiale. La combinazione tra composizione, densità, dimensione dei pori e struttura microscopica determina quindi gran parte della conducibilità termica dell’isolante.
Questa caratteristica permette di distinguere diverse famiglie di materiali impiegati nell’isolamento degli edifici.
Isolanti polimerici sintetici
Tra i materiali più utilizzati troviamo polistirene espanso sinterizzato (EPS), polistirene estruso (XPS) e poliuretano (PUR); a questi si aggiunge il poliisocianurato (PIR), particolarmente interessante per le elevate prestazioni termiche.
struttura del polistirene espanso

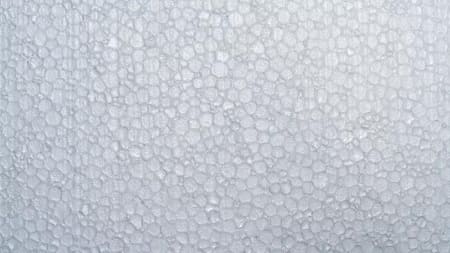

L’EPS è costituito da una struttura cellulare ottenuta mediante l’espansione e la successiva sinterizzazione di perle di polistirene. Le celle contengono principalmente aria e conferiscono al materiale una bassa densità e una buona capacità isolante. Il comportamento nei confronti dell’acqua dipende dalla struttura del prodotto e dalla sua modalità di impiego.
L’XPS, ottenuto mediante estrusione del polistirene, presenta invece una struttura prevalentemente costituita da celle chiuse. Questa caratteristica limita l’ingresso dell’acqua e conferisce al materiale una buona resistenza meccanica, rendendolo adatto anche a situazioni nelle quali l’isolante è sottoposto a maggiori sollecitazioni o a condizioni di umidità.
PUR e PIR sono materiali caratterizzati da una struttura cellulare fine, nella quale la fase gassosa contenuta nelle celle contribuisce in modo significativo all’isolamento. La loro bassa conducibilità termica permette di ottenere elevate prestazioni anche con spessori relativamente contenuti.
Isolanti minerali

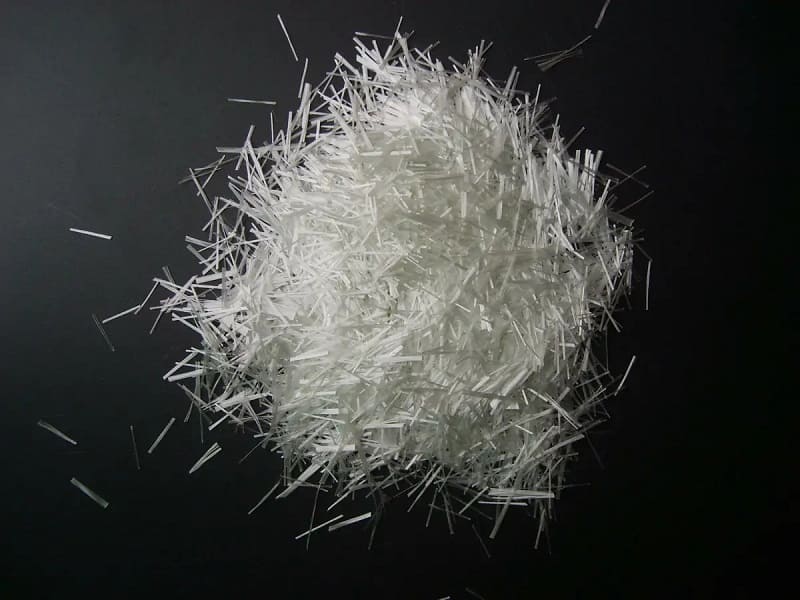

La lana di vetro e la lana di roccia hanno una struttura completamente diversa da quella degli isolanti polimerici. Non sono costituite da celle chiuse, ma da un reticolo tridimensionale di fibre minerali all’interno del quale rimane intrappolata una grande quantità di aria.
lana di vetro
La struttura fibrosa ostacola il trasferimento del calore e, contemporaneamente, favorisce l’assorbimento acustico, perché le onde sonore che penetrano nel materiale provocano movimenti dell’aria negli interstizi e dissipazione di energia per attrito. Le lane minerali presentano inoltre caratteristiche molto favorevoli sotto il profilo della resistenza al fuoco.
Isolanti di origine vegetale
Tra i materiali naturali trovano impiego il sughero e la fibra di legno, caratterizzati da strutture porose e fibrose di origine biologica.
Il sughero deve le proprie proprietà isolanti alla particolare struttura cellulare del tessuto vegetale, costituita da numerose piccole cavità le cui pareti contengono principalmente suberina, oltre a lignina e altri componenti. La struttura cellulare e la composizione chimica contribuiscono alla leggerezza, alla bassa conducibilità termica e alla resistenza all’umidità del materiale.
La fibra di legno è ottenuta dalla lavorazione delle fibre legnose e presenta una struttura porosa capace di interagire con l’umidità ambientale. La sua relativamente elevata capacità termica e la densità, generalmente maggiore rispetto a quella di alcuni isolanti polimerici, possono contribuire all’attenuazione e allo sfasamento delle variazioni di temperatura, soprattutto nelle condizioni estive.
Altri materiali isolanti
Accanto alle soluzioni più comuni esistono materiali con caratteristiche più specifiche. Il vetro cellulare, costituito da una matrice vetrosa con una struttura di celle chiuse, combina isolamento termico, impermeabilità all’acqua e buona resistenza agli agenti chimici. Il silicato di calcio, materiale minerale microporoso, presenta invece un’elevata capacità di interagire con l’umidità ed è particolarmente utilizzato in alcune applicazioni di isolamento interno.
Esistono inoltre materiali isolanti ad alte prestazioni, come gli aerogel, caratterizzati da una struttura nanoporosa estremamente leggera. Il loro impiego nei sistemi a cappotto è tuttavia più specialistico e legato soprattutto alle situazioni nelle quali sia necessario ottenere elevate prestazioni con spessori molto ridotti.
In tutti questi materiali, quindi, la chimica e la microstruttura sono strettamente collegate: la natura delle sostanze che costituiscono la matrice determina le proprietà del materiale, mentre la sua organizzazione su scala microscopica condiziona il modo in cui calore, aria e umidità possono attraversarlo.
Come funziona il cappotto termico
Il cappotto termico agisce sul comportamento termofisico dell’involucro edilizio aumentando la resistenza al passaggio del calore attraverso le pareti esterne. Lo strato isolante introduce una significativa resistenza termica nella stratigrafia della parete e riduce il flusso di calore tra l’ambiente interno e quello esterno. Il risultato è vantaggioso sia durante la stagione fredda sia durante quella calda.
Riduzione della trasmittanza termica
La funzione principale del cappotto è ridurre la trasmittanza termica (U) della parete, limitando la quantità di calore che attraversa l’involucro nell’unità di tempo e per unità di superficie. L’effetto dipende dalla conducibilità termica dell’isolante, dal suo spessore e dalle caratteristiche degli altri strati della parete.
La struttura porosa, cellulare o fibrosa dei materiali isolanti contribuisce a limitare il trasferimento di calore. L’aria immobilizzata negli interstizi presenta infatti una conducibilità termica relativamente bassa e, quando è confinata in pori o celle di dimensioni adeguate, i suoi movimenti convettivi risultano fortemente ostacolati. In inverno il cappotto riduce le dispersioni di calore verso l’esterno; in estate limita il flusso di calore dall’esterno verso gli ambienti interni.
come funziona il cappotto termico
Riduzione dei ponti termici

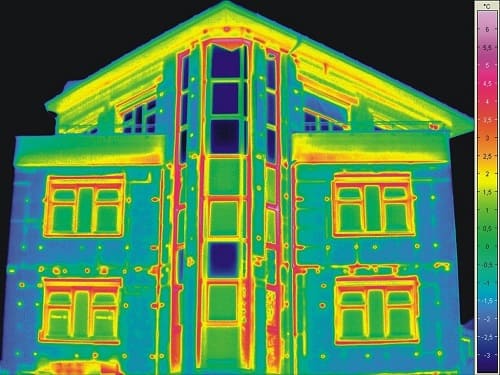

Un secondo importante effetto deriva dalla continuità dello strato isolante. Le discontinuità geometriche o costruttive della parete possono creare ponti termici, attraverso i quali il calore si trasferisce più facilmente.
Un cappotto esterno correttamente progettato permette di ridurre significativamente l’influenza di molti ponti termici, soprattutto in corrispondenza di elementi strutturali come pilastri, travi e solai. La continuità dell’isolamento contribuisce inoltre a rendere più uniforme la temperatura delle superfici interne.
Inerzia termica e comportamento estivo
La posizione esterna dell’isolante permette di mantenere la massa della muratura all’interno dell’involucro termicamente protetto. La capacità termica della parete può quindi contribuire a smorzare le variazioni di temperatura.
Questo fenomeno è particolarmente interessante durante l’estate: l’isolamento esterno, insieme alla massa della struttura, può attenuare e ritardare l’ingresso del calore prodotto dalle variazioni della temperatura esterna e dall’irraggiamento solare. Il tempo che intercorre tra il massimo della temperatura esterna e quello osservato sul lato interno viene definito sfasamento termico.
Temperatura superficiale e umidità
Il cappotto modifica anche la distribuzione delle temperature all’interno della stratigrafia della parete. Durante la stagione fredda, l’isolamento esterno contribuisce generalmente a mantenere più elevata la temperatura della superficie interna, riducendo la probabilità che essa raggiunga condizioni favorevoli alla condensazione del vapore acqueo.
Il rischio di condensa superficiale e di conseguente formazione di muffe può quindi diminuire, ma non viene automaticamente eliminato. Il comportamento igrotermico dipende infatti dall’umidità interna, dalla ventilazione, dalla stratigrafia della parete, dalle condizioni climatiche e dalla corretta progettazione e posa del sistema.
Nel complesso, il funzionamento del cappotto termico deriva quindi dall’interazione tra resistenza termica, continuità dell’isolamento, capacità termica della struttura e comportamento termoigrometrico dell’involucro.
Cappotto termico: vantaggi e limiti
Il cappotto termico può migliorare sensibilmente le prestazioni energetiche e il comfort di un edificio, ma la sua efficacia dipende dalla progettazione dell’intervento, dalla scelta dei materiali e dalla qualità della posa. Non esiste quindi una soluzione universale: caratteristiche dell’edificio, condizioni climatiche e comportamento termoigrometrico devono essere valutati nel loro insieme.
Vantaggi
Uno dei principali vantaggi è la riduzione delle dispersioni termiche attraverso le pareti esterne. Durante l’inverno questo permette di limitare il fabbisogno energetico per il riscaldamento, mentre durante l’estate l’isolamento contribuisce a contenere l’ingresso di calore negli ambienti climatizzati.
La continuità dello strato isolante consente inoltre di ridurre l’incidenza dei ponti termici e di rendere più uniforme la temperatura delle superfici interne. Ne possono derivare un maggiore comfort degli ambienti e una minore probabilità di formazione di condensa superficiale in corrispondenza delle zone più fredde della parete.
Il cappotto esterno protegge inoltre la muratura dalle escursioni termiche e dagli agenti atmosferici, limitando le variazioni di temperatura a cui è sottoposta la struttura. In presenza di una progettazione corretta, questo può contribuire alla durabilità dell’involucro edilizio.
Un ulteriore vantaggio è la possibilità di migliorare le prestazioni termiche dell’edificio senza ridurre la superficie utile degli ambienti interni, caratteristica particolarmente importante rispetto all’isolamento dall’interno.
Limiti
L’installazione di un cappotto richiede innanzitutto una progettazione accurata. Spessore e caratteristiche dell’isolante, stratigrafia, sistemi di fissaggio, raccordi e dettagli costruttivi devono essere scelti in funzione delle caratteristiche dell’edificio. Una posa non corretta può compromettere le prestazioni e favorire infiltrazioni, fessurazioni o problemi termoigrometrici.
Un limite può essere rappresentato dalla modifica dell’aspetto esterno della facciata e dalla necessità di disporre di spazio sufficiente per aumentare lo spessore della parete. Vincoli architettonici, urbanistici o condominiali possono inoltre rendere difficoltoso l’intervento.
Anche la scelta dell’isolante richiede attenzione: i materiali presentano proprietà differenti per quanto riguarda conducibilità termica, comportamento all’umidità, resistenza meccanica, reazione al fuoco, durabilità e impatto ambientale.
Infine, il cappotto non risolve da solo tutti i problemi energetici di un edificio. Finestre, copertura, pavimento, impianti, ventilazione e ponti termici residui concorrono anch’essi alle prestazioni complessive dell’involucro. Per questo il cappotto deve essere considerato come una componente di una strategia più ampia di riqualificazione energetica.
Cappotto termico e ambiente
Il cappotto termico può contribuire alla riduzione dell’impatto ambientale degli edifici attraverso la diminuzione del fabbisogno energetico per il riscaldamento e il raffrescamento. Un involucro maggiormente isolato richiede infatti, a parità di condizioni, una minore quantità di energia per mantenere condizioni di comfort negli ambienti interni. Quando l’energia utilizzata proviene da fonti fossili, la riduzione dei consumi può tradursi in una diminuzione delle emissioni di gas serra e di altri inquinanti atmosferici.
Il bilancio ambientale del cappotto, tuttavia, non può essere valutato considerando soltanto la fase di utilizzo dell’edificio. La produzione dei materiali isolanti, degli adesivi, delle malte, delle reti e dei rivestimenti richiede materie prime, energia e processi industriali che determinano a loro volta consumi ed emissioni. L’impatto complessivo varia quindi in funzione della natura dei materiali e delle tecnologie utilizzate per produrli.
La durabilità costituisce un fattore ambientale importante. Un sistema che mantiene a lungo le proprie prestazioni riduce la necessità di sostituzioni e il consumo di nuove risorse. Allo stesso modo, la possibilità di recuperare o riciclare i materiali al termine della loro vita utile contribuisce a ridurre la quantità di rifiuti prodotti.
Gli isolanti di origine vegetale, come sughero e fibra di legno, possono presentare caratteristiche interessanti sotto il profilo dell’impiego di materie prime rinnovabili, mentre materiali minerali e polimerici possiedono differenti possibilità di recupero e riciclo. Il confronto deve considerare l’intero ciclo di vita del prodotto, dalla produzione al trasporto, dall’utilizzo fino alla gestione del materiale a fine vita.
In quest’ottica, il beneficio ambientale del cappotto deriva dall’equilibrio tra energia e risorse impiegate per realizzarlo e risparmio energetico ottenuto durante la vita utile dell’edificio. La valutazione del ciclo vita (Life Cycle Assessment, LCA) permette di considerare queste diverse fasi in modo complessivo.
Prospettive future
Le prospettive future del cappotto termico sono legate allo sviluppo di sistemi di isolamento sempre più efficienti, durevoli e compatibili con gli obiettivi di riduzione dell’impatto ambientale degli edifici. La ricerca sui materiali punta a migliorare il rapporto tra prestazioni termiche, spessore, resistenza meccanica e comportamento nei confronti dell’umidità, ampliando al tempo stesso la possibilità di utilizzare materie prime riciclate o rinnovabili.
Un settore particolarmente interessante riguarda i materiali isolanti di nuova generazione, tra cui aerogel e altri materiali nanostrutturati, capaci di offrire una bassa conducibilità termica anche con spessori ridotti. Il loro impiego potrebbe risultare utile soprattutto negli edifici nei quali lo spazio disponibile per l’isolamento è limitato.
Parallelamente, è prevedibile una maggiore attenzione alla circolarità dei materiali. Sistemi progettati per facilitare la separazione dei diversi componenti a fine vita potrebbero favorire il recupero e il riciclo degli isolanti, riducendo la produzione di rifiuti e il consumo di materie prime.
Un’altra direzione di sviluppo riguarda l’impiego di materiali bio-based, come fibre vegetali e materiali derivati da biomasse, insieme al miglioramento delle loro prestazioni e della loro durabilità. Anche la progettazione digitale e la simulazione termoigrometrica possono contribuire a realizzare stratigrafie più efficienti, valutando il comportamento dell’involucro nelle diverse condizioni climatiche.
Il futuro del cappotto termico non dipenderà quindi soltanto dalla ricerca di materiali con conducibilità termica sempre più bassa, ma dall’integrazione tra efficienza energetica, durabilità, sicurezza, gestione dell’umidità e riduzione dell’impatto ambientale lungo l’intero ciclo di vita.
