Trasparenza ottica

La trasparenza ottica è la proprietà fisica di un materiale che consente alla luce di attraversarlo con assorbimento, dispersione e distorsione minimi, permettendo una visibilità chiara e non distorta degli oggetti posti oltre il materiale stesso. Questa caratteristica è fondamentale in numerosi ambiti scientifici e tecnologici, dall’ottica classica all’ingegneria dei materiali, fino alle applicazioni architettoniche ed elettroniche.

Dal punto di vista ottico, un materiale trasparente trasmette la radiazione luminosa prevalentemente attraverso una trasmissione regolare (speculare), preservando direzione, fase e coerenza dei raggi luminosi, condizioni necessarie per la formazione di immagini nitide. I materiali che presentano elevata trasparenza ottica risultano incolori o quasi nello spettro visibile, salvo alterazioni dovute alla presenza di coloranti, difetti strutturali o impurità intrinseche, che possono introdurre fenomeni di assorbimento selettivo.

La trasparenza, insieme alla traslucenza, rappresenta una delle principali proprietà ottiche dei materiali e governa il modo in cui la luce visibile viene trasmessa, distinguendo se gli oggetti retrostanti siano percepiti in modo chiaro e definito oppure diffuso. A differenza dei materiali traslucidi, nei quali la luce viene diffusa in più direzioni, i materiali trasparenti mantengono un percorso luminoso ordinato.

In termini quantitativi, in fisica della materia la trasparenza ottica si manifesta quando un materiale presenta una trasmittanza (τ) prossima a 1, mentre assorbanza (a) e riflettanza (ρ) risultano prossime a zero. Questi parametri consentono di valutare l’idoneità di un materiale per applicazioni ottiche specifiche, fornendo un criterio oggettivo per confrontare prestazioni e limiti dei diversi sistemi trasparenti.

Definizione quantitativa della trasparenza ottica

La trasparenza ottica è definita come il rapporto tra il flusso luminoso trasmesso e il flusso luminoso incidente e rappresenta una misura diretta del grado di trasmittanza della luce attraverso un materiale. Essa fornisce un criterio quantitativo per valutare l’idoneità di un materiale in applicazioni ottiche, come filtri, elementi di visualizzazione o componenti trasparenti.

Dal punto di vista formale, la trasparenza è spesso associata a un elevato coefficiente di trasmissione T, generalmente superiore al 90% nel campo del visibile, compreso tra 400 e 700 nm, accompagnato da un indice di rifrazione stabile n e da una riflessione diffusa o dispersione trascurabile. Il coefficiente di trasmissione è definito come:

T = I/I₀

dove I rappresenta l’intensità della radiazione trasmessa e I₀ l’intensità incidente.

Tale grandezza tiene conto sia delle perdite per assorbimento interno sia di quelle dovute alla riflessione alle interfacce, risultando un parametro globale della qualità ottica del materiale.

La trasparenza non è una proprietà assoluta, ma dipende da diversi fattori fisici, tra cui la lunghezza d’onda della radiazione incidente e lo spessore del materiale. La trasmittanza varia con la lunghezza d’onda poiché i materiali presentano bande di assorbimento elettronico e vibrazionale specifiche; ad esempio, molti vetri silicei mostrano un’elevata trasparenza nel visibile, ma assorbono fortemente nell’ultravioletto, tipicamente al di sotto dei 350 nm.

Lo spessore del materiale influisce sulla trasmittanza secondo la legge di Lambert–Beer, che stabilisce una relazione esponenziale tra l’intensità trasmessa e il cammino ottico, evidenziando come l’assorbanza aumenti con la concentrazione delle specie assorbenti e con lo spessore attraversato. Questo aspetto è cruciale nella progettazione di materiali e dispositivi ottici ad alte prestazioni.

Trasparenza ottica nei solidi e struttura elettronica

Nei solidi, la trasparenza ottica è strettamente legata alla disposizione atomica e alla conseguente struttura a bande energetiche, che determina i livelli di energia disponibili per gli elettroni. In base all’occupazione delle bande elettroniche, i materiali solidi vengono comunemente classificati in isolanti, semiconduttori e metalli, ciascuna categoria caratterizzata da un comportamento ottico distintivo.

Isolanti

Gli isolanti mostrano tipicamente trasparenza ottica entro specifici intervalli energetici, mentre i metalli risultano generalmente opachi e altamente riflettenti nel campo del visibile. Questa differenza deriva principalmente dai meccanismi di assorbimento ottico.

Quando un fotone incide su un solido, l’assorbimento avviene solo se la sua energia corrisponde alla differenza energetica tra uno stato elettronico occupato e uno stato vuoto a energia superiore. Negli isolanti, tali transizioni sono possibili solo tra una banda di valenza completamente occupata e la banda di conduzione vuota, separate da un ampio gap energetico.

L’esistenza di questo  band gap crea una regione energetica nella quale i fotoni non possono essere assorbiti, consentendo al materiale di risultare trasparente. In particolare, gli isolanti presentano gap elettronici tipicamente superiori a 3 eV, valore sufficiente a inibire le transizioni elettroniche indotte da fotoni nello spettro visibile.

Inoltre, l’assenza di portatori di carica liberi elimina l’assorbimento tra le bande, rendendo l’assorbimento elettronico trascurabile dall’ultravioletto al vicino infrarosso.

Qualità ottica

La qualità ottica di un isolante dipende tuttavia anche dalla presenza di impurità e difetti cristallini. Difetti puntiformi, come lacune anioniche che intrappolano elettroni, possono introdurre stati elettronici localizzati all’interno del ban dgap, generando code di assorbimento in prossimità del bordo di banda e riducendo la trasparenza.

Per questo motivo, gli isolanti destinati ad applicazioni ottiche avanzate richiedono livelli di impurità estremamente bassi, spesso inferiori a 1 ppm, così da limitare assorbimento e dispersione indesiderati. In tali condizioni, la trasmissione può estendersi dall’ultravioletto all’infrarosso, a condizione che le bande di assorbimento dei fononi non interferiscano significativamente con l’intervallo spettrale di interesse.

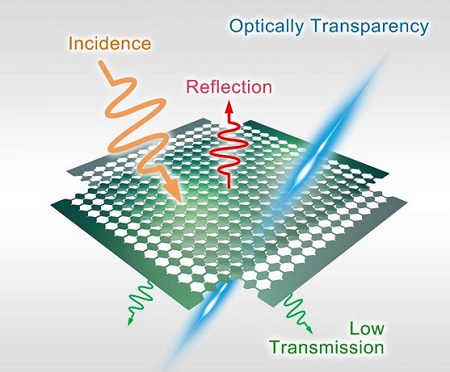

Ossidi conduttivi trasparenti: principi generali

Gli ossidi conduttivi trasparenti (Transparent Conductive Oxides, TCO) costituiscono una classe di materiali che combina elevata trasparenza ottica nel visibile ed elevata conducibilità elettrica, una proprietà chiave per dispositivi optoelettronici avanzati quali display, celle solari, touchscreen, LED e finestre intelligenti.

Dal punto di vista della struttura elettronica, i TCO sono ossidi a largo gap di banda, con valori tipicamente superiori a 3 eV, che impediscono l’assorbimento dei fotoni nel campo del visibile.

A differenza degli isolanti puri, questi materiali presentano tuttavia una significativa concentrazione di portatori di carica liberi, introdotti tramite dopaggio controllato o difetti intrinseci come le vacanze di ossigeno. Tali portatori occupano stati energetici prossimi al fondo della banda di conduzione, consentendo il trasporto elettrico senza compromettere in modo sostanziale la trasparenza.

Trasparenza ottica e ruolo dei portatori liberi

La trasparenza ottica nei TCO è preservata finché gli effetti ottici associati ai portatori liberi non interferiscono con la regione spettrale del visibile. In particolare, la frequenza plasmonica elettronica deve rimanere collocata nel vicino infrarosso, evitando fenomeni di riflessione o assorbimento nel campo 400–700 nm.

In queste condizioni, i TCO possono raggiungere trasmittanze ottiche superiori all’80–90%, mantenendo al contempo una buona conducibilità elettrica.

Un’eccessiva concentrazione di portatori, tuttavia, può spostare la risposta plasmonica verso il visibile, con conseguente riduzione della trasparenza. Ne deriva la necessità di un compromesso ottimale tra conducibilità e trasmissione ottica, che rappresenta uno dei principali criteri di progettazione dei TCO.

Tra i materiali più utilizzati rientrano l’ossido di indio-stagno (ITO), l’ossido di zinco drogato (ZnO:Al, ZnO:Ga) e l’ossido di stagno drogato al fluoro (SnO₂:F). La scelta del materiale più idoneo dipende non solo dalle prestazioni ottiche ed elettriche, ma anche da fattori quali stabilità chimica, costi e sostenibilità ambientale.

Misurazione della trasparenza ottica

Importanza della misura della trasmittanza

Per garantire prodotti otticamente uniformi e coerenti, la misurazione della trasparenza ottica riveste un ruolo fondamentale. A seconda dell’applicazione finale, un materiale deve soddisfare requisiti specifici in termini di trasmissione luminosa, opacità e limpidezza, parametri critici in settori come l’ottica di precisione, l’elettronica, l’architettura e il biomedicale.

La trasmittanza rappresenta la grandezza quantitativa di riferimento ed è definita come la frazione di radiazione elettromagnetica incidente che attraversa un campione, espressa come rapporto o percentuale. Essa tiene conto delle perdite dovute a assorbimento, riflessione e diffusione, fornendo informazioni essenziali sulla trasparenza, densità ottica e composizione del materiale.

Tecniche spettrofotometriche convenzionali

La tecnica più diffusa per la caratterizzazione della trasparenza ottica è la spettrofotometria, che impiega spettrofotometri in grado di misurare l’interazione della luce con un materiale su un ampio intervallo di lunghezze d’onda. Questi strumenti consentono di ottenere curve di trasmittanza spettrale, fondamentali per identificare bande di assorbimento, limiti di trasparenza e comportamento ottico complessivo del campione.

La misurazione standard prevede il confronto tra l’intensità della luce incidente e quella trasmessa, richiedendo generalmente accesso ottico a entrambi i lati del campione. Questa configurazione è efficace per materiali bulk o lastre trasparenti, ma può risultare problematica in presenza di vincoli geometrici o strutturali.

Sistemi laser e misure a lunghezza d’onda selettiva

Per applicazioni che richiedono elevata precisione o la caratterizzazione a lunghezze d’onda specifiche, vengono impiegati sistemi basati su sorgenti laser monocromatiche. Tali configurazioni permettono di rilevare variazioni minime della trasmissione, risultando particolarmente utili nello studio di film sottili, rivestimenti ottici e materiali ad alta purezza.

Tuttavia, poiché operano a lunghezze d’onda discrete, i sistemi laser risultano meno adatti a contesti che richiedono una copertura spettrale estesa, come l’imaging multispettrale o iperspettrale, dove la spettrofotometria rimane la tecnica di riferimento.

Tecniche avanzate con accesso ottico a singolo lato

In alcune applicazioni, l’accesso ottico a entrambi i lati del campione non è possibile, ad esempio a causa di substrati opachi, geometrie complesse o limitazioni fisiche. In questi casi sono state sviluppate tecniche innovative di misura della trasmittanza a singolo lato, particolarmente adatte per oggetti a film sottile.

Un approccio emergente prevede il montaggio del campione su un substrato fluorescente, seguito dall’illuminazione a una specifica lunghezza d’onda di eccitazione.

La luce trasmessa viene valutata indirettamente osservando l’intensità della fluorescenza emessa dal substrato, che risulta direttamente correlata alla trasmittanza del campione sia alla lunghezza d’onda di eccitazione sia a quella di emissione. Questa configurazione ottica consente di eliminare gli effetti spuri dovuti alla riflessione della luce incidente, grazie a un opportuno filtraggio spettrale prima del rivelatore.

Applicazioni tecnologiche della trasparenza ottica

Vetro architettonico e finestre intelligenti

Nel settore edilizio e architettonico, la trasparenza ottica del vetro è una proprietà fondamentale per garantire illuminazione naturale, comfort visivo ed efficienza energetica. I moderni vetri architettonici sono progettati per massimizzare la trasmissione nel visibile, riducendo al contempo l’assorbimento e la riflessione indesiderata.

Le finestre intelligenti, come quelle elettrocromiche, termocromiche o fotocromiche, sfruttano materiali trasparenti in grado di modulare dinamicamente la trasmittanza in risposta a stimoli esterni (tensione elettrica, temperatura o radiazione solare), consentendo un controllo attivo del guadagno solare e contribuendo alla riduzione dei consumi energetici degli edifici.

Display e touchscreen

Nei display elettronici e nei touchscreen, la trasparenza ottica è essenziale per garantire alta qualità dell’immagine, fedeltà cromatica e luminosità. Materiali come vetri speciali, polimeri ottici e ossidi conduttori trasparenti sono impiegati come elettrodi e strati funzionali, permettendo la trasmissione della luce emessa dai pixel senza perdite significative.

La riduzione della diffusione e delle riflessioni parassite è cruciale per migliorare il contrasto e la leggibilità, soprattutto in condizioni di elevata illuminazione ambientale.

Fibre ottiche

La trasparenza ottica delle fibre è il requisito chiave che consente la trasmissione di segnali luminosi su lunghe distanze con attenuazione minima. Le fibre ottiche, generalmente realizzate in silice ad altissima purezza, presentano una trasmittanza elevata e una dispersione estremamente ridotta in specifiche finestre spettrali.

Queste caratteristiche rendono possibile il trasporto di grandi quantità di informazioni nei sistemi di telecomunicazione, nonché applicazioni in sensoristica, illuminazione e diagnostica industriale.

Ottica biomedicale

In ambito biomedicale, la trasparenza ottica riveste un ruolo centrale in tecniche di imaging, diagnostica e terapia. Materiali trasparenti vengono impiegati in lenti, guide d’onda, finestre ottiche e dispositivi impiantabili per consentire la penetrazione controllata della luce nei tessuti biologici, minimizzando fenomeni di assorbimento e diffusione indesiderata.

Tra i materiali più utilizzati figurano i vetri ottici ad alta purezza, come il vetro borosilicato e la silice fusa, apprezzati per l’elevata trasmittanza nel visibile e nel vicino infrarosso, nonché per la loro stabilità chimica e biocompatibilità.

La selezione di materiali con adeguata trasparenza nelle finestre spettrali biologiche permette di minimizzare l’assorbimento e la diffusione, migliorando la qualità delle immagini e l’efficacia di tecniche come la microscopia ottica, la spettroscopia e la fototerapia.

Nei dispositivi miniaturizzati e flessibili trovano ampio impiego polimeri ottici trasparenti, quali polimetilmetacrilato (PMMA), policarbonato e siliconi medicali, che combinano buona trasparenza, lavorabilità e compatibilità biologica.

La scelta del materiale dipende quindi da un compromesso tra trasparenza spettrale, biocompatibilità, flessibilità meccanica e stabilità nel tempo, elementi chiave per l’efficacia dei dispositivi ottici biomedicali.

Celle solari e optoelettronica

Nelle celle solari e nei dispositivi optoelettronici, la trasparenza ottica è determinante per massimizzare l’assorbimento della luce nei materiali attivi. Strati trasparenti, come vetri di copertura, rivestimenti antiriflesso ed elettrodi trasparenti, consentono alla radiazione solare di raggiungere efficientemente la giunzione fotovoltaica.

Analogamente, in LED e laser a semiconduttore, materiali otticamente trasparenti sono utilizzati per estrarre e guidare la luce generata, migliorando l’efficienza complessiva del dispositivo. In questo contesto, la trasparenza è strettamente legata all’ottimizzazione delle prestazioni energetiche e alla progettazione di dispositivi avanzati.
