Sistemi di navigazione inerziale

I sistemi di navigazione inerziale, comunemente indicati con l’acronimo INS (Inertial Navigation System), sono sistemi elettronici avanzati progettati per determinare la posizione, la velocità e l’orientamento di un oggetto in movimento senza fare affidamento continuo su riferimenti esterni.

Essi utilizzano una combinazione di sensori inerziali, come accelerometri e giroscopi, in grado di rilevare e misurare variazioni di accelerazione, rotazione e direzione nello spazio tridimensionale.

Le informazioni raccolte dai sensori sono elaborate da sofisticati algoritmi matematici che consentono di ricostruire il movimento dell’oggetto, determinando la traiettoria percorsa, la velocità istantanea e l’assetto del veicolo. Grazie a questa capacità, i sistemi INS possono operare in modo completamente autonomo, mantenendo dati di navigazione affidabili anche in assenza di segnali esterni.

Uno dei principali vantaggi della navigazione inerziale è infatti la possibilità di continuare a funzionare quando i segnali GNSS o GPS risultano assenti, degradati, disturbati o intenzionalmente schermati. Questa caratteristica rende la tecnologia INS particolarmente importante in contesti in cui la navigazione satellitare può risultare inaffidabile o indisponibile.

I sistemi di navigazione inerziale trovano oggi applicazione in numerosi settori ad alta tecnologia, tra cui aeronautica, astronautica, difesa, navigazione marittima, robotica e veicoli autonomi. Aeromobili, sottomarini, missili, droni e piattaforme autonome utilizzano infatti sistemi INS per garantire continuità operativa, precisione di movimento e affidabilità anche in ambienti estremi o privi di infrastrutture di navigazione esterne.

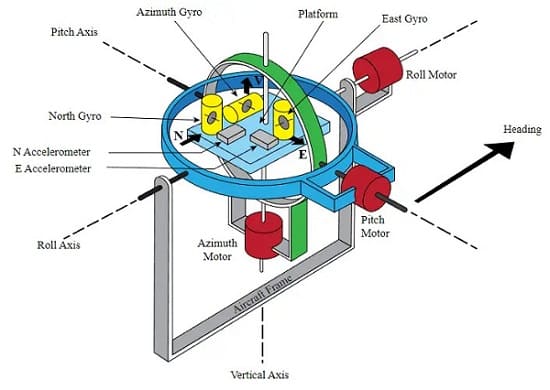

Componenti dei sistemi di navigazione inerziale

I sistemi di navigazione inerziale si basano su una serie di sensori altamente sofisticati progettati per rilevare il movimento di un corpo rispetto a un sistema di riferimento inerziale. I principali componenti di un sistema INS sono i giroscopi e gli accelerometri, strumenti fondamentali per determinare orientamento, velocità e posizione di un oggetto in movimento.

L’impiego dei sensori inerziali risale a oltre un secolo fa. I primi sistemi utilizzavano grandi giroscopi e accelerometri meccanici, caratterizzati da dimensioni elevate e notevole complessità costruttiva. A partire dagli anni Trenta, lo sviluppo della microelettronica, dell’ottica e delle tecnologie di precisione ha portato alla realizzazione di sensori sempre più accurati, compatti e affidabili. Oggi i sensori inerziali trovano applicazione in aeronautica, astronautica, robotica, difesa, automotive e dispositivi elettronici di consumo.

Giroscopi

Il giroscopio è un dispositivo progettato per rilevare la rotazione e le variazioni di orientamento di un corpo. Nei sistemi di navigazione inerziale, il giroscopio fornisce informazioni sulla velocità angolare e sullo spostamento angolare rispetto ai diversi assi spaziali.

Questi dati consentono al sistema INS di determinare l’assetto del veicolo e di distinguere l’accelerazione dovuta al movimento da quella generata dalla gravità terrestre. Per questo motivo i giroscopi rivestono un ruolo essenziale nei sistemi di controllo del volo, nella guida missilistica, nella navigazione aerospaziale e nei moderni sistemi autonomi.

Dal punto di vista del principio di funzionamento, i giroscopi possono essere suddivisi in due grandi categorie:

-giroscopi meccanici, basati sui principi della meccanica classica e sulla conservazione del momento angolare
–giroscopi non meccanici, che includono giroscopi ottici, giroscopi a vibrazione, giroscopi laser e micro-giroscopi al silicio basati su tecnologia MEMS.

I moderni giroscopi MEMS hanno consentito la miniaturizzazione dei sistemi inerziali, rendendone possibile l’integrazione in smartphone, droni e veicoli autonomi.

Accelerometri

Gli accelerometri sono sensori progettati per misurare l’accelerazione lineare di un corpo lungo una determinata direzione. Il loro funzionamento si basa sulla prima legge di Newton nota come legge di inerzia di Newton, secondo la quale un corpo tende a mantenere il proprio stato di moto finché non interviene una forza esterna.

Quando un accelerometro viene installato su un oggetto in movimento, esso misura la forza specifica esercitata sul sensore. Attraverso l’elaborazione matematica dei dati acquisiti è possibile ricavare velocità e posizione mediante integrazioni successive nel tempo.

Esistono diversi metodi per la misura dell’accelerazione, tra cui metodi meccanici, elettromagnetici, ottici e radioattivi.

In base alla struttura e al principio di funzionamento, gli accelerometri utilizzati nei sistemi inerziali possono essere classificati in:

-accelerometri meccanici
–accelerometri a stato solido, particolarmente diffusi nei moderni sistemi MEMS.

Precisione e prestazioni dei sensori inerziali

I sistemi di navigazione inerziale richiedono sensori estremamente precisi, poiché anche errori molto piccoli possono accumularsi nel tempo e compromettere l’accuratezza della navigazione.

Gli accelerometri utilizzati nei sistemi INS ad alte prestazioni possono raggiungere risoluzioni comprese tra 0.0001 g e 0.00001 g, mentre la deriva casuale dei giroscopi può risultare inferiore a 0.01°/h.

Oltre all’elevata precisione, questi strumenti devono possedere un ampio intervallo operativo. Nei velivoli militari, ad esempio, i giroscopi devono essere in grado di misurare velocità angolari comprese tra valori estremamente bassi e diverse centinaia di gradi al secondo.

Per tali ragioni, giroscopi e accelerometri vengono considerati veri e propri strumenti di precisione, fondamentali per il corretto funzionamento dei moderni sistemi di navigazione e guida inerziale.

Sensori e sistemi integrati nella navigazione inerziale

I moderni sistemi di navigazione inerziale non si limitano all’impiego di accelerometri e giroscopi, ma integrano numerosi sensori aggiuntivi e apparecchiature elettroniche capaci di fornire un insieme di dati più completo e accurato. L’obiettivo è migliorare la precisione della navigazione, ridurre gli errori cumulativi e aumentare l’affidabilità del sistema anche in ambienti complessi o degradati.

La combinazione di più sensori prende il nome di fusione sensoriale (sensor fusion) ed è oggi uno degli aspetti fondamentali dei sistemi INS avanzati.

Ricevitori GNSS

I ricevitori GNSS (Global Navigation Satellite System) rappresentano uno dei principali sistemi complementari alla navigazione inerziale. Essi ricevono ed elaborano i segnali provenienti dai satelliti di navigazione per determinare con elevata precisione la posizione, la velocità e il tempo, parametri comunemente indicati con l’acronimo PVT (Position, Velocity and Time).

I moderni ricevitori GNSS possono operare con diverse costellazioni satellitari, tra cui GPS, GLONASS, Galileo e  BeiDou.

L’interoperabilità tra più costellazioni consente il cosiddetto tracciamento multi-costellazione, che permette di aumentare il numero di satelliti visibili contemporaneamente. Questo migliora significativamente l’accuratezza del posizionamento, la rapidità di acquisizione del segnale, la continuità operativa e l’affidabilità della navigazione.

Tali vantaggi risultano particolarmente importanti in ambienti difficili, come canyon urbani, aree densamente edificate, foreste o zone montuose, dove il segnale satellitare può essere parzialmente ostacolato.

L’integrazione tra GNSS e INS consente inoltre di compensare i limiti reciproci: il GNSS corregge la deriva inerziale, mentre il sistema INS continua a funzionare anche durante temporanee perdite del segnale satellitare.

Magnetometri

I magnetometri sono sensori utilizzati per rilevare l’intensità e la direzione del campo magnetico terrestre. Nei sistemi di navigazione inerziale vengono impiegati insieme a giroscopi e accelerometri per migliorare la determinazione dell’assetto e dell’orientamento del veicolo.

Il magnetometro svolge una funzione simile a quella di una bussola elettronica, consentendo al sistema di individuare il nord magnetico e di correggere eventuali errori accumulati nella misura della rotazione.

Oltre alla navigazione, i magnetometri trovano applicazione nel rilevamento di oggetti metallici, nella geofisica, nella robotica e nei sistemi di tracciamento della posizione.

Esistono diverse tipologie di magnetometri, tra cui magnetometri fluxgate, a pompaggio ottico, SQUID (Superconducting Quantum Interference Device), a effetto Hall, magnetoresistivi e magnetoinduttivi.

La scelta della tecnologia dipende dal livello di sensibilità, precisione e miniaturizzazione richiesto dall’applicazione.

Sensori di pressione

I sensori di pressione sono dispositivi elettronici progettati per rilevare la pressione esercitata da gas o liquidi e convertirla in un segnale elettrico elaborabile dal sistema di controllo.

Nei sistemi di navigazione inerziale questi sensori vengono spesso utilizzati come altimetri barometrici, consentendo di stimare variazioni di quota e condizioni ambientali.

Il funzionamento dei sensori di pressione si basa sulla misurazione delle variazioni fisiche prodotte da differenze di pressione. Tali variazioni sono successivamente trasformate in segnali elettrici tramite elementi sensibili di tipo meccanico, piezoresistivo, capacitivo o piezoelettrico.

L’integrazione dei sensori di pressione con gli altri dispositivi inerziali migliora la precisione della navigazione verticale, soprattutto in aeromobili, veicoli aerei senza pilota e sistemi autonomi operanti in ambienti chiusi o privi di segnale satellitare.

Fusione sensoriale e sistemi intelligenti

Nei moderni sistemi di navigazione satellitare, tutti i dati provenienti dai diversi sensori vengono elaborati mediante algoritmi avanzati di fusione sensoriale. Tecniche come il filtro di Kalman consentono di combinare informazioni provenienti da accelerometri, giroscopi, magnetometri, GNSS e sensori di pressione per ottenere una stima della posizione e dell’orientamento molto più accurata rispetto a quella ottenibile con un singolo sensore.

L’evoluzione dell’intelligenza artificiale, della microelettronica e delle tecnologie MEMS sta contribuendo allo sviluppo di sistemi di navigazione sempre più miniaturizzati, precisi e autonomi, capaci di operare in condizioni ambientali estremamente complesse.

Unità di misura inerziale (IMU)

In molti moderni sistemi di navigazione inerziale, il rilevamento inerziale è effettuato da un modulo noto come “unità di misura inerziale” (IMU) che permettono di rilevare e ricostruire il movimento di un corpo nello spazio senza la necessità di riferimenti esterni continui, basandosi esclusivamente sulle grandezze inerziali.

Una Unità di Misura Inerziale è un sistema integrato di sensori in grado di misurare l’accelerazione lineare, la velocità angolare e, in alcuni casi, il campo magnetico terrestre. Da queste informazioni è possibile determinare l’orientamento spaziale e, mediante elaborazione numerica, stimare anche la posizione e la traiettoria di un oggetto.

Combinando i dati provenienti da accelerometri e giroscopi attraverso tecniche di sensor fusion, le Unità di Misura Inerziale consentono un monitoraggio continuo e ad alta frequenza del moto. In questo modo è possibile ottenere informazioni dettagliate su rotazioni, accelerazioni e variazioni di direzione in tempo reale.

Sistemi di riferimento inerziali

Il concetto di sistema di riferimento inerziale rappresenta uno dei fondamenti teorici della navigazione inerziale e della meccanica classica. Un sistema di riferimento inerziale è un sistema di coordinate nel quale i corpi seguono le leggi del moto di Newton senza la necessità di introdurre forze apparenti o fittizie.

In un sistema inerziale, un corpo tende a mantenere il proprio stato di quiete oppure a muoversi di moto rettilineo uniforme finché una forza esterna non ne modifica il movimento. In altre parole, il sistema non deve essere soggetto ad accelerazioni o rotazioni.

Questa proprietà rende i sistemi di riferimento inerziali particolarmente importanti nello studio della dinamica dei corpi e nei moderni sistemi di navigazione.

Leggi di Newton e sistemi inerziali

Nei sistemi di riferimento inerziali la seconda legge di Newton può essere applicata direttamente:

F = ma

dove (F) rappresenta la forza risultante applicata al corpo, (m) la massa e (a) l’accelerazione prodotta.

Se il sistema di riferimento accelera o ruota, diventano necessarie forze correttive aggiuntive, dette forze apparenti, come la forza centrifuga, la forza di Coriolis e la forza di Eulero.

Per questo motivo i sistemi di navigazione inerziale cercano di approssimare il più possibile un riferimento inerziale stabile.

Sistemi inerziali nello spazio

Lo spazio esterno rappresenta una delle migliori approssimazioni di sistema di riferimento inerziale. Al di fuori dell’atmosfera terrestre, infatti, risultano ridotte le perturbazioni dovute ad attrito, rotazione terrestre e interferenze ambientali.

Nelle missioni spaziali gli ingegneri definiscono la posizione e la velocità iniziale di un satellite artificiale all’interno di un sistema di riferimento inerziale. Una volta lanciato, il veicolo spaziale continua a seguire la traiettoria prevista secondo le leggi della dinamica, salvo eventuali correzioni effettuate dai propulsori.

Questo approccio è fondamentale nella navigazione satellitare, dinamica orbitale, guida dei veicoli spaziali e esplorazione interplanetaria.

Applicazioni nella navigazione aerea

La superficie terrestre non costituisce un sistema inerziale perfetto, poiché la Terra ruota attorno al proprio asse e orbita intorno al Sole. Tuttavia, per intervalli temporali limitati, molti sistemi di navigazione possono considerare il moto rispetto a un riferimento quasi inerziale.

Nei velivoli moderni, i sistemi di navigazione satellitare utilizzano accelerometri e giroscopi per stimare continuamente posizione, velocità e orientamento senza dipendere dal GPS. Questa capacità è particolarmente importante in presenza di disturbi del segnale satellitare, interferenze elettroniche, jamming e ambienti privi di copertura GNSS.

I sistemi inerziali ad alta precisione sono quindi essenziali nell’aviazione civile e militare.

Navigazione subacquea

I sottomarini operano frequentemente in ambienti dove i segnali radio e satellitari non possono penetrare efficacemente. In queste condizioni i sistemi di navigazione inerziale rappresentano uno degli strumenti principali per la determinazione della posizione.

Attraverso accelerometri e giroscopi, il sistema INS misura continuamente accelerazioni e rotazioni del mezzo, stimando il movimento rispetto a un sistema di riferimento inerziale approssimato.

Sebbene piccoli errori tendano ad accumularsi nel tempo, la navigazione inerziale consente ai sottomarini di operare autonomamente per lunghi periodi senza riferimenti esterni.

Sistemi inerziali nella robotica

Anche nel settore della robotica i sistemi di riferimento inerziali rivestono un ruolo fondamentale. Durante la simulazione del movimento dei robot, gli ingegneri utilizzano modelli inerziali per studiare il comportamento dinamico delle macchine in ambienti virtuali.

L’impiego di riferimenti inerziali semplifica lo sviluppo di algoritmi di controllo, sistemi di stabilizzazione, pianificazione delle traiettorie e navigazione autonoma.

Questi modelli consentono di prevedere con precisione il comportamento del robot prima dell’implementazione reale, migliorando sicurezza, efficienza e accuratezza operativa.

Applicazioni dei sistemi di navigazione inerziale

I sistemi di navigazione inerziale (INS) trovano applicazione in un’ampia gamma di settori tecnologici e scientifici, grazie alla loro capacità di determinare posizione, velocità e orientamento senza dipendere da riferimenti esterni. Questa caratteristica li rende particolarmente preziosi in ambienti in cui i segnali satellitari risultano assenti, degradati o non affidabili.

Aeronautica e aviazione

Nel settore aeronautico, i sistemi di navigazione inerziale rappresentano una componente fondamentale per la navigazione degli aeromobili moderni. Essi consentono di mantenere un controllo continuo della traiettoria e dell’assetto del velivolo anche in condizioni di scarsa visibilità o in assenza di segnali GNSS.

Durante il volo, il sistema inerziale fornisce informazioni costanti sul movimento dell’aereo, permettendo ai piloti e ai sistemi automatici di bordo di stimare con precisione la posizione relativa. Questa capacità è essenziale soprattutto nelle fasi critiche del volo, come decollo e atterraggio, e in scenari operativi complessi o militari.

Navigazione spaziale

Nell’ambito astronautico, i sistemi di navigazione inerziale sono indispensabili per il controllo delle traiettorie dei veicoli spaziali. Fin dal momento del lancio, la posizione e la velocità del veicolo vengono calcolate all’interno di un sistema di riferimento inerziale, che consente di prevedere con accuratezza il moto orbitale.

Durante le missioni spaziali, l’INS garantisce continuità di navigazione anche quando i contatti con sistemi di comunicazione esterni risultano limitati o intermittenti. Questo rende la tecnologia fondamentale per satelliti, sonde interplanetarie e veicoli di esplorazione.

Navigazione marittima e subacquea

Nel settore navale e subacqueo, i sistemi di navigazione inerziale sono ampiamente utilizzati per garantire una navigazione autonoma in ambienti privi di segnali esterni. I sottomarini, in particolare, fanno affidamento sulla navigazione inerziale per stimare la propria posizione durante lunghe immersioni.

In queste condizioni operative, il sistema INS consente di ricostruire il moto del veicolo attraverso la misura continua delle accelerazioni e delle variazioni angolari, permettendo una navigazione affidabile anche in totale assenza di comunicazioni satellitari.

Difesa e sistemi militari

I sistemi di navigazione inerziale rivestono un ruolo centrale anche nel settore della difesa. Missili guidati, droni militari e sistemi d’arma avanzati utilizzano l’INS per garantire precisione di traiettoria e autonomia operativa.

La capacità di funzionare senza segnali esterni rende questi sistemi particolarmente resistenti a interferenze elettroniche, jamming o disturbi intenzionali, aumentando l’affidabilità in scenari operativi complessi.

Robotica e veicoli autonomi

Nel campo della robotica e dei veicoli autonomi, i sistemi di navigazione inerziale sono utilizzati per la localizzazione e la stabilizzazione del movimento. Robot industriali, droni e automobili a guida autonoma integrano sensori inerziali per migliorare la precisione della navigazione e la qualità del controllo dinamico.

In questi sistemi, i dati inerziali vengono spesso combinati con altre fonti di informazione, come GNSS o sistemi di visione artificiale, per ottenere una stima più accurata e robusta della posizione.

Elettronica di consumo

I sensori inerziali sono oggi largamente diffusi anche nei dispositivi di uso quotidiano. Smartphone, smartwatch e console di gioco utilizzano accelerometri e giroscopi per rilevare movimenti, orientamento e rotazioni.

Queste informazioni sono impiegate per funzioni come la rotazione automatica dello schermo, il tracciamento del movimento nei videogiochi e le applicazioni di realtà aumentata, rendendo la tecnologia inerziale parte integrante dell’esperienza digitale moderna.
