Il sismografo è uno strumento scientifico progettato per rilevare, misurare e registrare le vibrazioni del terreno causate da terremoti, eruzioni vulcaniche, esplosioni o altre sorgenti di energia meccanica. Grazie a questo dispositivo, i sismologi possono analizzare i movimenti della crosta terrestre e raccogliere dati fondamentali per comprendere l’origine, la propagazione e l’intensità dei fenomeni sismici.
Il principio alla base del sismografo è relativamente semplice: durante una scossa, una parte dello strumento si muove insieme al terreno, mentre un elemento inerziale tende a rimanere fermo. La differenza di movimento tra queste due componenti consente di registrare le oscillazioni del suolo sotto forma di sismogramma, un tracciato che rappresenta l’andamento delle onde sismiche nel tempo.
Le origini del sismografo risalgono al II secolo d.C., quando l’astronomo e matematico cinese Zhang Heng progettò il primo dispositivo noto per il rilevamento dei terremoti. Il suo strumento, simile a un cilindro, era in grado di segnalare scosse anche troppo deboli per essere percepite dall’uomo. Pur non misurando intensità o frequenza, rappresentò un importante passo nella storia della sismologia.
In Europa, lo sviluppo dei sismografi moderni iniziò nel XIX secolo. Nel 1875 lo scienziato italiano Filippo Cecchi realizzò uno dei primi sismografi europei. Successivamente, nel 1887, il geologo britannico John Milne sviluppò uno strumento più sensibile, capace di registrare l’arrivo delle onde sismiche e di stimare la distanza dall’epicentro del terremoto.
Principio di funzionamento del sismografo
Il funzionamento del sismografo si basa sul principio fisico dell’inerzia, ovvero la tendenza di un corpo a mantenere il proprio stato di quiete o di moto uniforme finché una forza esterna non interviene a modificarlo. Questo principio è alla base della capacità dello strumento di rilevare anche piccole vibrazioni del terreno.
La massa inerziale e il sistema meccanico

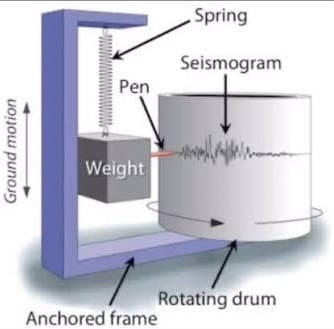

principio di funzionamento del sismografo
Un sismografo tradizionale è costituito da una massa pesante, chiamata anche massa di prova, sospesa a un telaio mediante una molla o un sistema elastico. Il telaio è fissato saldamente al terreno e si muove insieme alla superficie terrestre durante un evento sismico.
Quando il terreno è fermo, sia il telaio sia la massa rimangono in equilibrio. Durante un terremoto, invece, il terreno si sposta rapidamente trascinando con sé il telaio. La massa, a causa della propria inerzia, tende inizialmente a rimanere ferma. Questo genera un movimento relativo tra la massa e il telaio, che rappresenta il segnale sismico da misurare.
Rilevazione del movimento
Per registrare il movimento della massa rispetto al telaio è necessario un sistema di misura. Questa componente è essenziale perché consente di trasformare il movimento meccanico in un segnale interpretabile.
A seconda della tecnologia impiegata, il sensore può misurare lo spostamento della massa, la velocità del movimento o l’accelerazione del terreno.
La registrazione ottenuta prende il nome di sismogramma, ossia un grafico che rappresenta le oscillazioni del terreno nel tempo.
Dal sismografo meccanico ai sistemi digitali
Nei primi sismografi, una soluzione semplice consisteva nel fissare una penna alla massa oscillante. La penna tracciava il segnale su un rotolo di carta montato su un tamburo rotante, producendo una registrazione continua delle vibrazioni.
I moderni strumenti sismici utilizzano invece sistemi elettronici molto più sofisticati. In un sismometro digitale, il movimento relativo tra massa e telaio genera una tensione elettrica proporzionale al movimento del terreno.
Questa tensione è acquisita da un digitalizzatore, che converte il segnale analogico in dati digitali analizzabili tramite computer.
Il ruolo del sismometro moderno
I sismometri più avanzati sono spesso dispositivi a bilanciamento di forza. In questi strumenti, bobine di retroazione generano una corrente che si oppone al movimento della massa, mantenendola in posizione stabile. La quantità di corrente necessaria per compensare il movimento è direttamente collegata all’intensità della vibrazione sismica.
Grazie a questa tecnologia, i sismografi moderni sono in grado di rilevare movimenti estremamente piccoli del terreno, fornendo dati di elevata precisione per lo studio dei terremoti e della struttura interna della Terra.
Le onde sismiche
Le onde sismiche sono onde di energia che si propagano all’interno e sulla superficie della Terra in seguito a eventi come terremoti, eruzioni vulcaniche e movimenti tettonici. Esse trasportano l’energia liberata dalla sorgente sismica e permettono di studiare la struttura interna del pianeta attraverso la loro propagazione.
Un’onda è una perturbazione che si propaga nello spazio e nel tempo trasportando energia senza trasporto di materia.
Classificazione delle onde sismiche
Le onde sismiche si dividono in due grandi categorie ovvero Onde di volume (o interne) e Onde superficiali
Le onde di volume si propagano all’interno della Terra, mentre le onde superficiali si muovono lungo la superficie terrestre.
Onde di volume: P e S
Onde P (primarie)
tipi di onde di volume
Le onde P sono onde longitudinali, nelle quali le particelle del mezzo oscillano nella stessa direzione di propagazione. Sono le onde sismiche più veloci e rappresentano le prime a essere registrate da un sismografo.
La loro velocità varia a seconda del mezzo ed è pari a circa 330 m/s nell’aria (velocità del suono) fino a circa 5000 m/s nel granito
Grazie alla loro elevata velocità, le onde P sono le prime a raggiungere i sismografi durante un terremoto.
Onde S (secondarie)
Le onde S sono onde trasversali, nelle quali le particelle oscillano perpendicolarmente alla direzione di propagazione. Producono movimenti più intensi e quindi risultano generalmente più distruttive delle onde P.
Tuttavia, le onde S non si propagano nei fluidi (come acqua e aria) e non attraversano il nucleo esterno liquido della Terra
Questo comportamento fornisce informazioni fondamentali sulla struttura interna del pianeta.
Onde superficiali
Le onde superficiali si propagano lungo la superficie terrestre e si generano quando il sisma è vicino alla crosta.
Sebbene siano più lente rispetto alle onde di volume, presentano spesso ampiezze molto elevate e sono responsabili della maggior parte dei danni osservati durante i terremoti.
Tipi di onde superficiali
Onde di Rayleigh
Le onde di Rayleigh si propagano con un moto simile alle increspature sulla superficie dell’acqua. Nascono dall’interazione tra onde P e S riflesse alla superficie terrestre e si muovono con un moto ellittico.
Sono difficilmente percepibili dall’uomo singolarmente, ma possono essere avvertite da alcuni animali sensibili alle vibrazioni.
Onde di Love
Le onde di Love sono onde superficiali che causano un movimento del terreno orizzontale e perpendicolare alla direzione di propagazione.
In genere viaggiano leggermente più velocemente delle onde di Rayleigh e possono risultare particolarmente distruttive per le strutture superficiali.
Importanza delle onde sismiche
Lo studio delle onde sismiche è fondamentale perché consente di ricostruire la struttura interna della Terra, localizzare l’epicentro dei terremoti, stimare la magnitudo degli eventi sismici e comprendere la composizione dei materiali terrestri
Le differenze di velocità e propagazione tra onde P e S, in particolare, hanno permesso di dedurre l’esistenza di strati interni della Terra con proprietà fisiche differenti.
Classificazione dei sismografi
I sismografi possono essere classificati secondo diversi criteri, che riguardano il loro principio di funzionamento, la tipologia di segnali che sono in grado di rilevare e la configurazione delle stazioni sismiche moderne. Questa classificazione riflette l’evoluzione tecnologica degli strumenti e il progressivo aumento della precisione nella misurazione dei movimenti del suolo.
Classificazione del sismografo in base al meccanismo di funzionamento
In base al meccanismo di funzionamento, i sismografi si dividono in tre grandi categorie. I più antichi sono i sismografi meccanici, basati su un sistema semplice costituito da una massa sospesa, simile a un pendolo, collegata a un dispositivo di registrazione.
Durante un terremoto, il terreno e il telaio dello strumento si muovono insieme, mentre la massa, per effetto dell’inerzia, tende a rimanere quasi ferma. Questo movimento relativo viene trasformato in un tracciato su un supporto mobile, permettendo di visualizzare le oscillazioni del terreno.
Successivamente si sono sviluppati i sismografi elettromagnetici, nei quali il movimento della massa viene convertito in un segnale elettrico tramite l’interazione tra bobine e campi magnetici. Questo sistema consente di misurare con maggiore precisione la velocità del terreno e rappresenta un importante passo avanti rispetto ai dispositivi meccanici.
L’evoluzione più recente è rappresentata dai sismografi digitali, che utilizzano sensori elettronici avanzati e sistemi a bilanciamento di forza. Il segnale generato viene convertito direttamente in dati digitali e sincronizzato tramite orologi GPS, permettendo una registrazione continua e la trasmissione immediata delle informazioni a livello globale.
Classificazione del sismografo in base alla frequenza
Un secondo criterio di classificazione riguarda l’intervallo di frequenze delle onde sismiche rilevate. I sismografi a lungo periodo sono progettati per registrare movimenti lenti del terreno, caratterizzati da frequenze molto basse. Sono particolarmente utili nello studio di eventi sismici profondi o di grande scala, dove i movimenti sono più graduali ma persistenti.
I sismografi a breve periodo, invece, sono sensibili a oscillazioni rapide e ad alta frequenza e si comportano in modo simile ad accelerometri. Sono quindi adatti a registrare movimenti improvvisi e intensi, tipici delle fasi iniziali di un terremoto.
Tra queste due categorie si collocano i sismografi a banda larga, strumenti molto versatili in grado di registrare un ampio intervallo di frequenze. Essi utilizzano sistemi di retroazione che migliorano la precisione della misura, anche se devono affrontare il problema del rumore sismico, cioè delle interferenze naturali e antropiche che possono sovrapporsi ai segnali dei terremoti.
Configurazione delle stazioni sismiche
Le moderne stazioni sismiche non utilizzano un solo strumento, ma un insieme coordinato di sensori disposti secondo tre direzioni fondamentali: nord-sud, est-ovest e verticale. Questa configurazione permette di registrare il movimento del terreno lungo tre assi spaziali distinti e di ottenere una descrizione completa delle vibrazioni durante un evento sismico.
Ogni sensore contribuisce a registrare una componente specifica del movimento, consentendo di ricostruire con precisione il comportamento delle onde sismiche al passaggio attraverso la stazione.
Importanza della registrazione tridimensionale
La registrazione tridimensionale del movimento del terreno è fondamentale per comprendere la dinamica dei terremoti. Analizzando insieme le tre componenti del segnale, i sismologi possono determinare la direzione di propagazione delle onde sismiche, stimare la loro intensità e ricostruire le caratteristiche del moto del suolo.
Inoltre, per individuare con precisione l’epicentro di un terremoto, è necessario confrontare i dati provenienti da più stazioni sismiche distribuite sul territorio. Questo approccio consente di ottenere una localizzazione accurata dell’evento e di migliorare la comprensione dei fenomeni sismici su scala globale.
Applicazioni dei sismografi
I sismografi svolgono un ruolo fondamentale nella sismologia moderna e trovano impiego in diversi ambiti scientifici e applicativi. Il loro utilizzo non si limita alla semplice registrazione dei terremoti, ma si estende all’analisi dei fenomeni sismici, alla prevenzione dei rischi e allo studio della struttura interna della Terra.
Monitoraggio dell’attività sismica
Una delle applicazioni principali dei sismografi è il monitoraggio continuo dell’attività sismica. Questi strumenti registrano in modo costante le vibrazioni del terreno, permettendo di individuare anche movimenti molto deboli che non sono percepibili dall’uomo.
Attraverso l’analisi dei segnali registrati, è possibile identificare l’inizio di un evento sismico e descriverne le caratteristiche fondamentali, come l’intensità, la durata e la frequenza delle onde generate. Questo monitoraggio costante è essenziale per mantenere aggiornate le reti di sorveglianza sismica presenti in tutto il mondo.
Localizzazione dei terremoti
Un’altra applicazione fondamentale riguarda la localizzazione dei terremoti. Utilizzando i dati raccolti da più sismografi distribuiti sul territorio, i sismologi possono confrontare i tempi di arrivo delle onde sismiche, in particolare delle onde P e S.
Questa analisi consente di determinare con precisione la posizione dell’epicentro, cioè il punto sulla superficie terrestre direttamente sopra la zona in cui ha origine il terremoto, e di stimarne anche la profondità. La combinazione di più stazioni sismiche è quindi indispensabile per ottenere una localizzazione accurata e affidabile.
Sistemi di allerta sismica precoce
Il sismografo è anche alla base dei moderni sistemi di allerta precoce per i terremoti. Questi sistemi sfruttano il fatto che le onde P, più veloci ma meno distruttive, arrivano ai sismografi prima delle onde S e delle onde superficiali, che invece causano i danni maggiori.
Rilevando rapidamente le onde iniziali, è possibile inviare segnali di allarme con alcuni secondi di anticipo rispetto all’arrivo delle onde più pericolose. Anche se il tempo di preavviso è limitato, può essere sufficiente per attivare procedure di sicurezza, fermare infrastrutture critiche e mettere in allerta la popolazione.
Studio della struttura interna della Terra
Un’ulteriore applicazione del sismografo riguarda la ricerca scientifica sulla struttura interna della Terra. L’analisi della propagazione delle onde sismiche permette infatti di dedurre le caratteristiche fisiche dei diversi strati terrestri.
Ad esempio, il comportamento delle onde S, che non attraversano i fluidi, ha permesso di identificare la natura liquida del nucleo esterno terrestre. Allo stesso modo, le variazioni di velocità delle onde P e S forniscono informazioni sulla composizione e densità di crosta e mantello. In questo modo, i sismografi diventano strumenti fondamentali non solo per lo studio dei terremoti, ma anche per la comprensione dell’interno del pianeta.
Sismografo e sistemi di allerta sismica su smartphone
I moderni sistemi di allerta sismica precoce (Earthquake Early Warning Systems) rappresentano una delle applicazioni più avanzate della tecnologia sismologica contemporanea e si basano direttamente sui dati registrati dai sismografi.
Earthquake Early Warning Systems
Quando si verifica un terremoto, i sismografi distribuiti sul territorio rilevano immediatamente le onde P, che sono le prime a propagarsi ma generalmente meno distruttive. Attraverso una rete di stazioni sismiche, questi dati vengono analizzati in tempo reale da algoritmi automatici che stimano rapidamente la posizione e l’intensità dell’evento.
Una volta confermata la presenza del sisma, il sistema è in grado di inviare un segnale di allerta anticipata prima dell’arrivo delle più lente ma molto più distruttive onde S e onde superficiali. Questo intervallo di tempo, anche se spesso limitato a pochi secondi, può essere sufficiente per attivare misure di sicurezza immediate.
Negli ultimi anni, questa tecnologia è stata potenziata grazie all’integrazione con gli smartphone. I dispositivi mobili moderni sono dotati di accelerometri molto sensibili che, in alcuni casi, possono contribuire alla rilevazione delle onde P e alla conferma dell’evento sismico. Attraverso reti di comunicazione globali, gli smartphone ricevono notifiche di emergenza che avvisano gli utenti della possibile imminente scossa più intensa.
Durante recenti eventi sismici, come quello avvenuto in Venezuela nel 2026, questo sistema ha permesso di inviare avvisi a milioni di persone con un anticipo sufficiente per mettere in atto comportamenti di autoprotezione, come ripararsi o interrompere attività pericolose.
È importante sottolineare che gli smartphone non prevedono i terremoti, ma funzionano come estensione delle reti sismografiche tradizionali, contribuendo alla diffusione rapida dell’informazione e aumentando l’efficacia dei sistemi di allerta.
In questo modo, il sismografo non è solo uno strumento di studio scientifico, ma diventa parte integrante di un sistema globale di protezione civile e riduzione del rischio sismico.
