Giroscopio

Il giroscopio è un dispositivo meccanico o elettronico che sfrutta il principio della conservazione del momento angolare per mantenere il proprio orientamento nello spazio o per opporsi alle variazioni della direzione del proprio asse di rotazione. Grazie a questa proprietà fisica, il giroscopio rappresenta uno degli strumenti fondamentali della moderna tecnologia di navigazione e controllo del movimento, con applicazioni in aeronautica, astronautica, robotica, elettronica di consumo e sistemi di guida inerziale.

Il funzionamento del giroscopio si basa sulla presenza di un corpo rotante — generalmente un disco o una ruota — montato su supporti mobili detti giunti cardanici, che consentono al sistema di ruotare liberamente lungo più assi. Quando il rotore gira ad alta velocità, tende a mantenere stabile il proprio asse di rotazione, manifestando il caratteristico effetto giroscopico.

Le origini del giroscopio risalgono ai primi anni del XIX secolo. Intorno al 1812, lo scienziato tedesco Johann Bohnenberger realizzò uno dei primi dispositivi di questo tipo, inizialmente chiamato semplicemente “macchina”. In seguito, altri ricercatori svilupparono strumenti analoghi in modo indipendente, tra cui il fisico americano Walter R. Johnson, che utilizzò il termine “rotascopio”.

Nel 1852 il fisico francese Léon Foucault perfezionò ulteriormente il dispositivo durante i suoi studi sulla rotazione terrestre. Fu proprio Foucault a coniare il termine “giroscopio”, dal greco γῦρος (“rotazione”) e σκοπέω (“osservare”), evidenziando la capacità dello strumento di rendere osservabili gli effetti della rotazione.

Principio fisico del giroscopio

Il funzionamento del giroscopio si basa sui principi della dinamica rotazionale e, in particolare, sulla conservazione del momento angolare. Quando un corpo rigido ruota rapidamente attorno al proprio asse, tende a mantenere invariata la direzione di tale asse, salvo l’azione di forze esterne significative. Questa proprietà permette al giroscopio di mantenere un orientamento stabile nello spazio.

Momento angolare

Il concetto fondamentale alla base dell’effetto giroscopico è il momento angolare, chiamato anche momento della quantità di moto. Questa grandezza fisica descrive la tendenza di un corpo a conservare il proprio stato di rotazione.

Nel caso di una particella di massa (m), situata a una distanza (r) da un’origine e dotata di quantità di moto lineare (p = mv), il momento angolare è dato dal prodotto vettoriale tra il vettore posizione e la quantità di moto:

L = r × p

dove:

-L è il momento angolare;
-r rappresenta il vettore posizione;
-p è la quantità di moto lineare.

Nel caso di un corpo rigido che ruota attorno a un asse fisso, l’espressione del momento angolare assume una forma più semplice:

L = I · ω

dove:

-I rappresenta il momento d’inerzia;
-ω è la velocità angolare.

Il momento d’inerzia dipende dalla distribuzione della massa rispetto all’asse di rotazione: maggiore è la massa distribuita lontano dall’asse, maggiore sarà la resistenza del corpo alle variazioni del moto rotatorio.

Conservazione del momento angolare

Nel giroscopio, un rotore è fatto ruotare ad alta velocità. In assenza di momenti torcenti esterni rilevanti, il momento angolare tende a conservarsi, mantenendo costante la direzione dell’asse di rotazione. Questo fenomeno spiega la notevole stabilità dei sistemi giroscopici.

Quando una forza esterna tenta di modificare l’orientamento del giroscopio, il sistema reagisce con un movimento caratteristico chiamato precessione. Invece di inclinarsi direttamente nella direzione della forza applicata, l’asse di rotazione si sposta lungo una direzione perpendicolare alla sollecitazione esterna. Tale comportamento costituisce una delle manifestazioni più importanti della meccanica rotazionale ed è alla base del funzionamento dei moderni sistemi di navigazione e stabilizzazione.

Giroscopio e precessione

Uno dei fenomeni più caratteristici associati al funzionamento del giroscopio è la precessione, ossia il movimento compiuto dall’asse di rotazione quando sul sistema agisce una forza esterna. Questo comportamento, apparentemente controintuitivo, rappresenta una delle principali conseguenze della conservazione del momento angolare.

Quando il rotore di un giroscopio gira ad alta velocità, il sistema possiede un momento angolare elevato e tende a mantenere costante la direzione del proprio asse di rotazione. Se una forza esterna cerca di inclinare l’asse — ad esempio l’azione della gravità su un giroscopio sospeso — il dispositivo non reagisce cadendo direttamente nella direzione della forza applicata. L’effetto prodotto è invece uno spostamento dell’asse lungo una direzione perpendicolare alla sollecitazione esterna: questo movimento prende il nome di precessione giroscopica.

Dal punto di vista fisico, la precessione è collegata al momento torcente applicato al sistema. Il momento torcente descrive la capacità di una forza di produrre una variazione del moto rotatorio ed è legato alla variazione del momento angolare dalla relazione:

τ = dL/dt

dove:

τ rappresenta il momento torcente
–L è il momento angolare
–dL/dt indica la variazione del momento angolare nel tempo.

Nel giroscopio, il momento torcente non elimina il moto rotatorio, ma modifica gradualmente la direzione del vettore momento angolare. Ne deriva il lento movimento circolare dell’asse di rotazione attorno a un altro asse.

La velocità della precessione dipende da diversi fattori, tra cui la velocità di rotazione del rotore, il momento d’inerzia e l’intensità della forza esterna applicata. Un rotore che gira molto rapidamente possiede un momento angolare maggiore e tende quindi a opporsi più efficacemente alle variazioni di orientamento.

Il fenomeno della precessione trova applicazione in numerosi ambiti tecnologici. Nei sistemi di navigazione inerziale, ad esempio, è sfruttato per determinare variazioni di orientamento con elevata precisione. Effetti giroscopici analoghi contribuiscono inoltre alla stabilità di biciclette, motociclette, navi, aeroplani e satelliti artificiali.

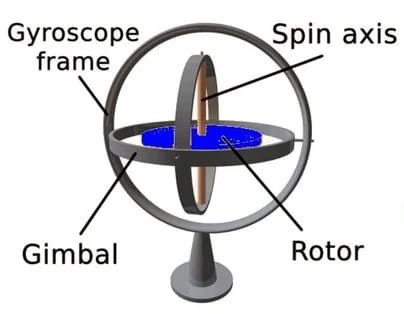

Struttura di un giroscopio tradizionale

Il giroscopio tradizionale è costituito da un insieme di componenti meccanici progettati per consentire la rotazione libera di un corpo attorno a più assi. La configurazione classica prevede un rotore montato su supporti mobili, in modo da sfruttare al massimo gli effetti legati alla conservazione del momento angolare e alla stabilità rotazionale.

Il rotore

L’elemento principale del giroscopio è il rotore, costituito generalmente da un disco o da una ruota metallica capace di ruotare ad alta velocità attorno al proprio asse. Il rotore rappresenta la parte attiva del sistema, poiché è proprio la sua rapida rotazione a generare il momento angolare responsabile dell’effetto giroscopico.

Per aumentare la stabilità del dispositivo, il rotore è spesso realizzato con materiali ad alta densità e progettato in modo da concentrare gran parte della massa lontano dall’asse di rotazione. Questa configurazione incrementa il momento d’inerzia e rende il sistema più resistente alle variazioni di orientamento.

L’asse di rotazione

Il rotore è attraversato da un asse centrale che definisce la direzione del moto rotatorio. In condizioni ideali, l’asse tende a mantenere costante il proprio orientamento nello spazio grazie alla conservazione del momento angolare.

L’asse di rotazione costituisce il riferimento principale del giroscopio e il suo comportamento permette di rilevare variazioni di assetto, inclinazioni o movimenti angolari del sistema che ospita il dispositivo.

I giunti cardanici

Uno degli elementi più caratteristici del giroscopio tradizionale è il sistema di giunti cardanici. Si tratta di anelli concentrici montati uno all’interno dell’altro che consentono al rotore di ruotare liberamente lungo più direzioni indipendenti.

I giunti cardanici isolano il rotore dai movimenti della struttura esterna, permettendo all’asse giroscopico di mantenere il proprio orientamento anche quando il supporto viene inclinato o ruotato. Questa particolare configurazione meccanica è essenziale per il corretto funzionamento del dispositivo.

Il telaio esterno

L’intero sistema è racchiuso all’interno di una struttura esterna che sostiene i giunti cardanici e protegge il meccanismo interno. Il telaio rappresenta la parte solidale con il veicolo o con lo strumento in cui il giroscopio viene installato.

Quando il telaio si muove, il rotore tende invece a conservare la propria direzione nello spazio, rendendo possibile la misura delle variazioni di orientamento.

Il sistema di alimentazione

Nei giroscopi tradizionali moderni, il rotore vè mantenuto in rotazione tramite motori elettrici o sistemi pneumatici. Nei modelli storici, invece, il movimento poteva essere ottenuto manualmente o mediante dispositivi meccanici.

La velocità di rotazione è un parametro fondamentale, poiché un aumento della velocità angolare comporta generalmente una maggiore stabilità giroscopica e una migliore precisione del sistema.

Tipologie di giroscopi

Nel corso dell’evoluzione tecnologica sono state sviluppate numerose tipologie di giroscopi, differenti per struttura, principio di funzionamento e ambiti applicativi. Dai primi dispositivi meccanici ai moderni sensori miniaturizzati, il giroscopio ha subito una profonda trasformazione, diventando un componente essenziale in molti sistemi di navigazione, controllo e stabilizzazione.

Giroscopio meccanico

Il giroscopio meccanico rappresenta la forma più tradizionale di dispositivo giroscopico. È costituito da un rotore in rapida rotazione montato su giunti cardanici che ne consentono il movimento lungo più assi indipendenti. Il funzionamento si basa interamente sulla conservazione del momento angolare, che permette all’asse del rotore di mantenere il proprio orientamento nello spazio.

Questi sistemi sono stati largamente utilizzati nei primi strumenti di navigazione aeronautica e navale, come bussole giroscopiche, indicatori di assetto e sistemi di stabilizzazione. Sebbene oggi siano stati in parte sostituiti da tecnologie più moderne, i giroscopi meccanici rimangono importanti dal punto di vista storico e didattico.

Giroscopio ottico

Con l’evoluzione dell’optoelettronica sono stati sviluppati i giroscopi ottici, dispositivi che non utilizzano masse rotanti ma sfruttano il comportamento della luce per rilevare le variazioni di orientamento. Questi strumenti si basano principalmente sull’effetto di Sagnac, un fenomeno fisico che provoca una differenza di percorso tra fasci luminosi che si propagano in direzioni opposte all’interno di un sistema in rotazione.

Tra le tecnologie più diffuse vi sono il Ring Laser Gyroscope (RLG) e il Fiber Optic Gyroscope (FOG). I giroscopi ottici offrono elevata precisione, assenza di attrito meccanico e lunga affidabilità operativa, caratteristiche che li rendono particolarmente adatti ai sistemi aerospaziali e militari.

Giroscopio MEMS

I moderni dispositivi elettronici utilizzano spesso il giroscopio MEMS (Micro-Electro-Mechanical Systems), un sensore miniaturizzato realizzato mediante tecniche di microfabbricazione simili a quelle impiegate nell’industria dei semiconduttori.

A differenza dei modelli tradizionali, i giroscopi MEMS non possiedono grandi rotori meccanici, ma sfruttano microstrutture vibranti in silicio e l’effetto Coriolis per rilevare i movimenti angolari. Quando il sensore ruota, le vibrazioni interne subiscono piccole deviazioni che vengono convertite in segnali elettrici.

Grazie alle dimensioni estremamente ridotte, ai bassi consumi energetici e ai costi contenuti, questi sensori sono oggi integrati in smartphone, tablet, droni, smartwatch, sistemi automobilistici e console di gioco.

Giroscopio quantistico

Una delle frontiere più avanzate della ricerca è rappresentata dal giroscopio quantistico, una tecnologia ancora in fase di sviluppo che sfrutta fenomeni della meccanica quantistica, come l’interferenza atomica, per ottenere misure estremamente precise delle rotazioni.

Questi dispositivi potrebbero superare i limiti dei sistemi tradizionali, offrendo livelli di sensibilità molto elevati per applicazioni scientifiche, spaziali e militari. I giroscopi quantistici sono considerati una delle tecnologie più promettenti per i futuri sistemi di navigazione autonoma ad altissima precisione.

Applicazioni del giroscopio

Grazie alla capacità di mantenere o rilevare l’orientamento nello spazio, il giroscopio è diventato una tecnologia fondamentale in numerosi settori scientifici e industriali. L’evoluzione dei sistemi giroscopici, dai modelli meccanici tradizionali ai moderni sensori MEMS, ha ampliato enormemente il campo delle applicazioni, rendendo questi dispositivi indispensabili nei sistemi di navigazione, controllo e stabilizzazione.

Aeronautica e navigazione

Uno dei principali ambiti di utilizzo del giroscopio è il settore aeronautico, dove viene impiegato nei sistemi di navigazione e negli strumenti di bordo. I giroscopi consentono di determinare con precisione l’assetto dell’aeromobile, fornendo informazioni fondamentali sull’inclinazione, la direzione e la stabilità durante il volo.

Strumenti come l’orizzonte artificiale, il pilota automatico e le bussole giroscopiche utilizzano l’effetto giroscopico per garantire una navigazione sicura anche in condizioni di scarsa visibilità. Nei moderni sistemi avionici, i giroscopi lavorano insieme ad accelerometri, sensori GPS e computer di bordo per migliorare la precisione del controllo di volo.

Astronautica e tecnologie spaziali

Nel settore spaziale, il giroscopio svolge un ruolo essenziale nel controllo dell’orientamento di satelliti, sonde e veicoli spaziali. In assenza di punti di riferimento terrestri, i sistemi giroscopici permettono di mantenere stabile l’assetto dei veicoli e di correggere eventuali deviazioni durante le missioni.

I satelliti artificiali utilizzano giroscopi ad alta precisione per orientare antenne, pannelli solari e strumenti scientifici. Anche le navicelle spaziali e i razzi impiegano sistemi inerziali basati su giroscopi per monitorare continuamente i movimenti durante il volo.

Sistemi di navigazione inerziale

Una delle applicazioni più importanti riguarda i sistemi di navigazione inerziale (INS, Inertial Navigation Systems). In questi sistemi, i giroscopi misurano le variazioni angolari mentre gli accelerometri rilevano le accelerazioni del veicolo.

L’integrazione di questi dati consente di calcolare posizione, velocità e orientamento senza la necessità di riferimenti esterni. Questa tecnologia viene utilizzata in aerei, sottomarini, missili, droni e veicoli autonomi, soprattutto in situazioni in cui il segnale GPS è assente o disturbato.

Automotive e sicurezza dei veicoli

Nel settore automobilistico, i giroscopi contribuiscono al funzionamento dei moderni sistemi elettronici di sicurezza e stabilizzazione. Sensori giroscopici integrati nei veicoli rilevano variazioni improvvise di assetto, slittamenti o perdite di controllo.

Queste informazioni sono elaborate dai sistemi di controllo elettronico della stabilità, migliorando la sicurezza durante frenate, curve o manovre di emergenza. I giroscopi trovano inoltre impiego nei sistemi di guida assistita e nelle tecnologie di guida autonoma.

Elettronica di consumo

La miniaturizzazione dei sensori MEMS ha reso possibile l’integrazione dei giroscopi nei dispositivi elettronici di uso quotidiano. Smartphone, tablet e smartwatch utilizzano sensori giroscopici per rilevare i movimenti e l’orientamento del dispositivo.

Questa tecnologia consente funzioni come la rotazione automatica dello schermo, il controllo dei videogiochi tramite movimento, la stabilizzazione delle immagini e il monitoraggio delle attività fisiche. Nei visori di realtà virtuale e aumentata, il giroscopio è fondamentale per garantire un tracciamento preciso dei movimenti della testa dell’utente.

Robotica e droni

Nel campo della robotica, il giroscopio è essenziale per mantenere equilibrio, stabilità e precisione nei movimenti. Robot industriali, robot umanoidi e sistemi autonomi utilizzano sensori giroscopici per monitorare continuamente il proprio orientamento nello spazio.

Anche i veicoli aerei senza pilota  fanno ampio uso dei giroscopi per stabilizzare il volo e correggere automaticamente eventuali oscillazioni. I moderni sistemi di controllo integrano i dati provenienti da giroscopi, accelerometri e magnetometri per ottenere una navigazione più accurata e affidabile.

Applicazioni scientifiche e industriali

I giroscopi trovano applicazione anche in numerosi strumenti scientifici e industriali. Nei sistemi di misura ad alta precisione vengono utilizzati per monitorare vibrazioni, movimenti rotatori e variazioni di orientamento.

In ambito navale, le bussole giroscopiche consentono di determinare il nord geografico senza risentire delle interferenze magnetiche. In ingegneria civile e geofisica, i sensori giroscopici possono essere impiegati per il monitoraggio strutturale, la stabilizzazione di piattaforme e l’analisi dei movimenti terrestri.

Vantaggi e limitazioni del giroscopio

Il giroscopio rappresenta una delle tecnologie più importanti per il controllo dell’orientamento e della stabilità nei sistemi moderni di navigazione e movimento. La sua capacità di rilevare variazioni angolari con elevata precisione ha reso possibile lo sviluppo di numerose applicazioni avanzate in ambito aeronautico, spaziale, automobilistico ed elettronico. Nonostante i notevoli progressi tecnologici, i sistemi giroscopici presentano tuttavia anche alcune limitazioni legate alla precisione, alla deriva e alla complessità costruttiva.

Stabilità e precisione

Uno dei principali vantaggi del giroscopio è la sua capacità di garantire stabilità dell’orientamento anche in presenza di movimenti esterni. Grazie alla conservazione del momento angolare, i sistemi giroscopici riescono a mantenere un riferimento spaziale stabile, caratteristica fondamentale nei sistemi di navigazione e controllo.

I giroscopi moderni offrono inoltre elevata precisione nella misura delle rotazioni, permettendo di rilevare variazioni angolari estremamente piccole. Questa proprietà è particolarmente importante nei sistemi aerospaziali, nei satelliti e nelle piattaforme di stabilizzazione ad alta sensibilità.

Risposta rapida e controllo dinamico

Un altro importante vantaggio è rappresentato dalla rapidità di risposta. I sensori giroscopici sono in grado di rilevare cambiamenti di orientamento quasi istantaneamente, consentendo correzioni rapide nei sistemi di controllo automatico.

Questa caratteristica è essenziale nei droni, nei robot autonomi e nei sistemi elettronici di stabilizzazione dei veicoli, dove anche piccole variazioni di assetto devono essere compensate in tempi molto brevi.

Miniaturizzazione e integrazione elettronica

L’introduzione dei giroscopi MEMS ha consentito una forte riduzione delle dimensioni dei dispositivi giroscopici. I moderni sensori miniaturizzati possono essere integrati facilmente in smartphone, smartwatch, droni e dispositivi portatili mantenendo consumi energetici relativamente contenuti.

La possibilità di combinare giroscopi, accelerometri e altri sensori all’interno di circuiti integrati ha favorito lo sviluppo di sistemi intelligenti sempre più compatti ed efficienti.

Deriva e accumulo degli errori

Nonostante l’elevata precisione, uno dei principali limiti dei giroscopi è il fenomeno della deriva. Nel tempo, piccoli errori di misura possono accumularsi progressivamente, causando una deviazione dell’orientamento calcolato rispetto alla posizione reale.

Questo problema è particolarmente rilevante nei sistemi di navigazione inerziale, dove errori anche molto piccoli possono produrre scostamenti significativi dopo lunghi periodi di funzionamento. Per ridurre tali effetti vengono utilizzati algoritmi di compensazione e sistemi di calibrazione continua.

Sensibilità alle perturbazioni esterne

I giroscopi meccanici tradizionali possono essere influenzati da attrito, vibrazioni e usura dei componenti. Nei sistemi più sofisticati, anche variazioni di temperatura o disturbi elettronici possono alterare la precisione delle misure.

I giroscopi MEMS, pur essendo molto compatti ed economici, risultano generalmente meno accurati rispetto ai sistemi ottici o laser utilizzati nelle applicazioni aerospaziali e militari.

Complessità tecnologica e costi

I giroscopi ad alte prestazioni, come i dispositivi ottici e laser, richiedono tecnologie avanzate di produzione e sistemi elettronici molto sofisticati. Questo comporta costi elevati e una maggiore complessità progettuale.

Nelle applicazioni industriali e scientifiche più avanzate, il compromesso tra precisione, affidabilità, dimensioni e costo rappresenta ancora oggi una delle principali sfide nello sviluppo dei sistemi giroscopici.
