L’incisione a secco (dry etching) è una delle tecnologie più importanti della moderna microfabbricazione, impiegata per realizzare strutture estremamente precise su materiali destinati alla produzione di dispositivi elettronici, ottici e microelettromeccanici.
Il processo consiste nella rimozione selettiva di materiale da un substrato attraverso reazioni chimiche in fase gassosa, mediante l’azione di plasmi o di specie ionizzate ad alta energia, anziché tramite soluzioni chimiche liquide. Grazie a questa caratteristica, l’incisione a secco consente di ottenere geometrie molto accurate, con elevato controllo dimensionale e pareti quasi perfettamente verticali, requisiti indispensabili per la fabbricazione dei moderni circuiti integrati.
Sviluppata alla fine degli anni Sessanta, questa tecnologia rappresentò una svolta per l’industria dei semiconduttori. Tra i pionieri del settore figura Stephen M. Irving di Texas Instruments, il cui lavoro contribuì all’introduzione delle prime tecniche di incisione a secco, destinate a sostituire progressivamente i tradizionali processi di incisione umida.

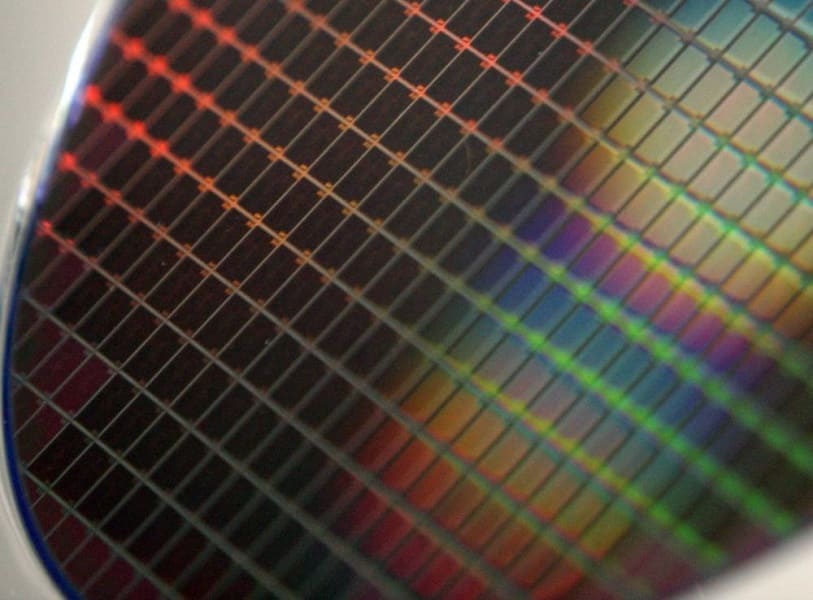

L’impiego di gas reattivi e plasma al posto dei bagni chimici permise infatti di incidere motivi sempre più complessi sui wafer di silicio, aprendo la strada alla continua miniaturizzazione dei componenti elettronici.
A differenza dell’incisione umida, nella quale il materiale è dissolto da reagenti liquidi, nell’incisione a secco l’asportazione avviene grazie all’interazione tra il substrato e atomi, radicali e ioni generati all’interno di un plasma. Queste specie altamente reattive promuovono reazioni chimiche controllate e, in molti casi, sono affiancate dal bombardamento ionico, che aumenta la precisione del processo e favorisce la realizzazione di strutture con elevato rapporto di aspetto.
Oggi l’incisione a secco costituisce una tecnologia imprescindibile per la produzione di semiconduttori, MEMS, dispositivi optoelettronici, componenti fotonici e numerosi altri sistemi miniaturizzati, contribuendo in modo determinante all’evoluzione dell’elettronica, delle telecomunicazioni e delle nanotecnologie.
Principio di funzionamento
L’intero processo si sviluppa attraverso diverse fasi strettamente collegate, dalla generazione del plasma all’interazione con la superficie del materiale, fino alla formazione e all’eliminazione dei prodotti di reazione. Il controllo accurato di ciascuna fase consente di ottenere strutture con precisione micrometrica e nanometrica, rendendo l’incisione a secco una tecnologia indispensabile nella fabbricazione di dispositivi elettronici e microstrutturati.
Generazione del plasma
processo di incisione a secco
L’incisione a secco si basa sulla generazione di un plasma, spesso definito come il quarto stato della materia. All’interno di una camera a vuoto è introdotta una miscela di gas opportunamente selezionata, come tetrafluorometano (CF₄), esafluoruro di zolfo (SF₆), cloro (Cl₂), tricloruro di boro (BCl₃) o ossigeno (O₂), in funzione del materiale da incidere. L’applicazione di un campo elettrico ad alta frequenza (RF) fornisce l’energia necessaria per ionizzare il gas, producendo una miscela di elettroni, ioni positivi, radicali neutri e altre specie altamente reattive.
Il plasma rappresenta il cuore del processo, poiché genera le particelle responsabili delle reazioni chimiche e del bombardamento del substrato.
Interazione tra il plasma e il substrato
Una volta generato il plasma, le particelle reattive sono accelerate verso la superficie del materiale da incidere. Durante questo percorso avvengono numerosi fenomeni fisici e chimici che determinano la velocità, la precisione e la qualità dell’incisione.
I radicali reagiscono con gli atomi presenti sulla superficie formando composti volatili, mentre gli ioni positivi, accelerati dal campo elettrico, colpiscono il substrato con elevata energia. Questa combinazione di reazioni chimiche e bombardamento ionico consente di rimuovere il materiale in modo controllato e selettivo.
Reazioni chimiche e formazione dei prodotti volatili nell’incisione a secco
Affinché l’incisione possa procedere efficacemente, i prodotti generati dalle reazioni devono essere sufficientemente volatili da essere rimossi dalla camera di processo.
reazioni chimiche
Ad esempio, durante l’incisione del silicio mediante gas fluorurati, gli atomi di fluoro reagiscono con il silicio formando tetrafluoruro di silicio (SiF₄), un composto gassoso che è facilmente evacuato dal sistema di pompaggio. La continua rimozione dei prodotti di reazione lascia esposta una nuova superficie, consentendo al processo di proseguire fino al raggiungimento della profondità desiderata.
Il ruolo del bombardamento ionico
Il bombardamento ionico costituisce uno degli aspetti che distinguono molte tecniche di incisione a secco dai processi esclusivamente chimici. Gli ioni positivi vengono accelerati verso il substrato e trasferiscono energia alla superficie, facilitando la rottura dei legami atomici e favorendo le reazioni chimiche.
Questo effetto rende possibile ottenere incisioni anisotrope, caratterizzate da pareti quasi verticali e da una minima erosione laterale. Tale proprietà è fondamentale nella fabbricazione dei circuiti integrati, dove le dimensioni delle strutture sono dell’ordine dei micrometri o addirittura dei nanometri.
Rimozione selettiva del materiale
L’incisione a secco non interessa l’intera superficie del wafer, ma soltanto le aree non protette da una maschera fotolitografica. Lo strato di mascheratura resiste all’azione del plasma, mentre il materiale esposto è progressivamente rimosso.
La capacità di incidere esclusivamente le regioni desiderate permette di trasferire sul substrato motivi estremamente complessi con elevata precisione dimensionale, rendendo possibile la realizzazione di transistor, circuiti integrati, dispositivi MEMS e componenti fotonici.
Controllo del processo
La qualità dell’incisione dipende dal controllo accurato di numerosi parametri operativi, tra cui la pressione nella camera, la potenza del plasma, la composizione della miscela gassosa, la temperatura del substrato e il tempo di esposizione.
La regolazione di questi fattori consente di ottimizzare caratteristiche fondamentali quali velocità di incisione, selettività, uniformità e anisotropia, adattando il processo ai diversi materiali e alle specifiche esigenze produttive.
Tipi di incisione a secco
L’incisione a secco comprende diverse tecniche accomunate dall’assenza di soluzioni chimiche liquide e dall’utilizzo di specie gassose, ioni o plasma per rimuovere materiale dalla superficie di un substrato. In base al meccanismo prevalente di asportazione, i principali processi possono essere suddivisi in incisione al plasma, incisione a sputtering e tecniche ibride che combinano fenomeni fisici e chimici.
Incisione al plasma (Plasma Etching)
L’incisione al plasma è oggi la tecnica più utilizzata nella produzione di dispositivi microelettronici. Il processo sfrutta un gas ionizzato all’interno di una camera a vuoto, nel quale vengono generate specie altamente reattive, come ioni e radicali liberi.
Le specie chimiche prodotte dal plasma reagiscono con il materiale del substrato formando composti volatili che vengono successivamente rimossi dal sistema di pompaggio. Il processo può essere prevalentemente chimico oppure può includere anche un contributo fisico dovuto al bombardamento ionico.
All’interno di questa categoria rientrano tecniche particolarmente importanti:
Reactive Ion Etching (RIE)
RIE
La Reactive Ion Etching combina l’azione chimica del plasma con il bombardamento fisico degli ioni accelerati verso il substrato. Questa combinazione permette di ottenere incisioni altamente anisotrope, con pareti laterali verticali, fondamentali per la realizzazione di transistor e microstrutture.
Inductively Coupled Plasma Etching (ICP)
Nell’incisione a plasma accoppiato induttivamente (ICP etching), il plasma è generato mediante una bobina alimentata da corrente a radiofrequenza. Questa configurazione permette di ottenere un plasma ad alta densità, aumentando la velocità di incisione e migliorando il controllo del processo.
Incisione a sputtering (Sputter Etching)
L’incisione a sputtering rappresenta una tecnica principalmente fisica, nella quale gli ioni di un gas inerte, generalmente argon, vengono accelerati verso la superficie del materiale.
L’impatto degli ioni trasferisce energia agli atomi del substrato, provocandone l’espulsione attraverso un processo chiamato sputtering. A differenza dell’incisione al plasma reattivo, non avvengono necessariamente reazioni chimiche: la rimozione del materiale è dovuta soprattutto al trasferimento di quantità di moto tra gli ioni incidenti e gli atomi superficiali.
Questa tecnica offre una buona precisione e può essere utilizzata per materiali difficili da incidere chimicamente, ma presenta generalmente una minore selettività e può causare danni alla superficie a causa dell’elevata energia degli ioni.
Incisione ibrida fisico-chimica
Molte moderne tecniche di incisione a secco combinano i due meccanismi precedenti. In questi processi, il plasma genera specie chimicamente reattive che modificano il materiale, mentre il bombardamento ionico favorisce la rimozione e controlla la direzionalità dell’incisione.
Questo approccio permette di ottenere un equilibrio tra velocità di incisione, selettività e anisotropia, caratteristiche essenziali nella fabbricazione di dispositivi sempre più piccoli e complessi.
Gas utilizzati nell’incisione a secco
La scelta dei gas di processo rappresenta uno degli aspetti più importanti dell’incisione a secco, poiché influenza direttamente la velocità di incisione, la selettività, l’anisotropia e la qualità finale delle strutture ottenute. Durante il processo, i gas introdotti nella camera di reazione vengono ionizzati o dissociati dal plasma, generando ioni, radicali e altre specie chimicamente reattive che interagiscono con il materiale del substrato. La tipologia di gas impiegata varia in funzione del materiale da incidere e delle caratteristiche richieste al processo.
Gas fluorurati
I gas fluorurati sono tra i più utilizzati nell’incisione del silicio, del biossido di silicio (SiO₂) e di altri materiali impiegati nella microelettronica. Tra i composti più comuni figurano il tetrafluorometano, il trifluorometano, l’esafluoruro di zolfo e l’ottafluorociclobutano (C₄F₈). Durante il processo vengono liberati atomi di fluoro, che reagiscono con il materiale formando composti volatili facilmente eliminabili dalla camera di reazione.
Gas a base di cloro
gas utilizzati nell’incisione al plasma
I gas contenenti cloro vengono impiegati soprattutto per l’incisione di metalli, silicio policristallino e semiconduttori III-V, come l’arseniuro di gallio (GaAs). Tra i più diffusi vi sono il cloro molecolare e il tricloruro di boro. Questi gas favoriscono la formazione di cloruri volatili, consentendo un’incisione precisa e selettiva di materiali difficili da lavorare con i composti fluorurati.
Ossigeno
L’ossigeno (O₂) è utilizzato principalmente per incidere materiali organici, resine fotoresist e numerosi polimeri. Inoltre, è spesso aggiunto in piccole quantità alle miscele di processo per modificare la composizione del plasma, migliorare alcune reazioni chimiche o limitare la formazione di depositi indesiderati sulle superfici.
Gas inerti
I gas nobili, in particolare l’argon (Ar), sono caratterizzati da una ridotta reattività chimica e sono impiegati soprattutto nei processi in cui il contributo del bombardamento ionico è predominante. L’argon è frequentemente utilizzato nelle tecniche di sputtering e nei processi di incisione assistita dal plasma per aumentare l’energia degli ioni senza introdurre reazioni chimiche significative.
Miscele di gas
Nella maggior parte dei processi industriali non è impiegato un singolo gas, bensì miscele accuratamente controllate. La combinazione di diversi componenti permette di ottimizzare il comportamento del plasma e di regolare parametri fondamentali quali la velocità di incisione, la selettività nei confronti della maschera, l’uniformità del processo e la geometria delle pareti laterali. La scelta della miscela più idonea dipende dal materiale da incidere, dalla profondità richiesta e dalle caratteristiche dimensionali delle strutture da realizzare.
Materiali lavorabili nell’incisione a secco
L’incisione a secco è una tecnologia estremamente versatile che può essere applicata a un’ampia gamma di materiali utilizzati nella microelettronica, nella fotonica, nei sistemi microelettromeccanici (MEMS) e nelle nanotecnologie. La scelta della tecnica di incisione e dei gas di processo dipende dalle proprietà chimiche e fisiche del materiale, nonché dalla precisione e dalla geometria richieste. L’obiettivo è ottenere un’elevata velocità di incisione, una buona selettività nei confronti della maschera e superfici prive di difetti.
Silicio
Il silicio è il materiale più frequentemente sottoposto a incisione a secco, poiché costituisce il substrato di gran parte dei circuiti integrati e dei dispositivi MEMS. Le tecniche di dry etching consentono di realizzare strutture tridimensionali, trincee profonde, canali e cavità con elevata precisione, indispensabili per la produzione di transistor, sensori e microattuatori.
Ossido e nitruro di silicio
Il biossido di silicio e il nitruro di silicio (Si₃N₄) sono materiali dielettrici ampiamente impiegati come strati isolanti, di passivazione o di mascheratura. L’incisione controllata di questi materiali è fondamentale per definire le diverse regioni dei dispositivi elettronici e garantire l’isolamento elettrico tra i vari componenti.
Materiali semiconduttori avanzati
Oltre al silicio, l’incisione a secco è utilizzata per lavorare numerosi semiconduttori a banda proibita diretta o larga, tra cui l’arseniuro di gallio, il fosfuro di indio (InP), il nitruro di gallio (GaN) e il carburo di silicio (SiC). Questi materiali trovano impiego nella realizzazione di dispositivi optoelettronici, componenti per radiofrequenza, elettronica di potenza e sistemi destinati ad operare in condizioni estreme.
Metalli
Numerosi metalli utilizzati nella fabbricazione dei circuiti integrati possono essere incisi mediante processi a secco. Tra questi rientrano alluminio, rame, tungsteno, titanio e le relative leghe impiegate per interconnessioni, elettrodi e contatti elettrici. La scelta dei gas di processo è fondamentale per ottenere un’incisione selettiva senza compromettere gli strati adiacenti.
Polimeri e materiali organici
L’incisione a secco trova ampia applicazione anche nella lavorazione di polimeri, fotoresist e altri materiali organici. In questo ambito è utilizzata sia per modellare microstrutture sia per rimuovere gli strati di resina al termine dei processi fotolitografici. I plasmi a base di ossigeno sono particolarmente efficaci nella degradazione controllata dei materiali organici.
Materiali per fotonica e nanotecnologie
Le moderne tecniche di incisione a secco consentono inoltre di lavorare materiali impiegati nella fotonica integrata e nelle nanotecnologie, come il nitruro di silicio, il biossido di silicio, il niobato di litio, il diamante sintetico e altri materiali avanzati. La possibilità di realizzare strutture con dimensioni nanometriche e pareti altamente definite rende queste tecnologie indispensabili per la produzione di guide d’onda ottiche, cristalli fotonici, risonatori e dispositivi quantistici.
Incisione isotropa e anisotropa
Uno degli aspetti più importanti dell’incisione a secco è la possibilità di controllare la direzione con cui il materiale è rimosso. In base al meccanismo di asportazione prevalente, il processo può essere classificato come isotropo oppure anisotropo. La differenza tra queste due modalità influisce direttamente sulla forma delle strutture ottenute, sulla precisione dimensionale e sulle prestazioni del dispositivo finale.
Incisione isotropa
Nell’incisione isotropa il materiale è rimosso con una velocità pressoché uniforme in tutte le direzioni. Le specie chimiche reattive attaccano la superficie senza una direzione preferenziale, determinando un’incisione sia in profondità sia lateralmente.
Questo comportamento può provocare il fenomeno dell’undercut, ossia l’asportazione di materiale al di sotto della maschera protettiva. Di conseguenza, le strutture ottenute presentano bordi arrotondati e una minore precisione geometrica. Sebbene questo rappresenti un limite nella fabbricazione dei circuiti integrati più avanzati, l’incisione isotropa risulta vantaggiosa quando è necessario ottenere cavità arrotondate o rimuovere materiale in modo uniforme.
Incisione anisotropa
Nell’incisione anisotropa la rimozione del materiale avviene prevalentemente in direzione verticale, con un’incisione laterale molto ridotta. Questo comportamento è reso possibile dal bombardamento degli ioni accelerati verso il substrato, che conferisce al processo una marcata direzionalità.
Il risultato è la formazione di strutture con pareti laterali quasi perfettamente verticali, elevata precisione dimensionale e ridotto undercut. L’incisione anisotropa è indispensabile nella produzione di circuiti integrati, MEMS, dispositivi fotonici e altri componenti miniaturizzati, nei quali anche variazioni dimensionali dell’ordine di pochi nanometri possono influenzare il funzionamento del dispositivo.
Il rapporto di aspetto (Aspect Ratio)
Una caratteristica strettamente legata all’incisione anisotropa è il rapporto di aspetto (Aspect Ratio), definito come il rapporto tra la profondità dell’incisione e la sua larghezza. Un elevato rapporto di aspetto indica la capacità di realizzare trincee o cavità molto profonde rispetto alla loro apertura.
La realizzazione di strutture con aspect ratio elevato rappresenta una delle principali sfide della microfabbricazione moderna, poiché richiede un controllo estremamente accurato del plasma, del bombardamento ionico e dei parametri di processo.
Tecniche avanzate come il Deep Reactive Ion Etching (DRIE) consentono di ottenere rapporti di aspetto molto elevati, rendendo possibile la produzione di microstrutture tridimensionali complesse per sensori, microattuatori e altri dispositivi ad alta precisione.
Applicazioni dell’incisione a secco
Grazie all’elevata precisione, alla possibilità di realizzare strutture con dimensioni micrometriche e nanometriche e alla compatibilità con numerosi materiali, l’incisione a secco è diventata una tecnologia indispensabile in molti settori industriali e della ricerca. La capacità di controllare accuratamente la geometria delle superfici consente infatti di produrre dispositivi sempre più miniaturizzati, efficienti e affidabili. Le principali applicazioni riguardano la microelettronica, i sistemi microelettromeccanici, la fotonica, l’optoelettronica e le nanotecnologie.
Produzione di semiconduttori
L’ambito di applicazione più importante è senza dubbio la produzione di semiconduttori. L’incisione a secco è impiegata per trasferire sui wafer i motivi definiti dalla fotolitografia, consentendo la realizzazione di transistor, interconnessioni, contatti elettrici e altri elementi che costituiscono i circuiti integrati. La possibilità di ottenere incisioni anisotrope con pareti quasi verticali permette di fabbricare dispositivi con dimensioni sempre più ridotte, contribuendo all’aumento delle prestazioni e della densità di integrazione dei moderni microprocessori e delle memorie.
Sistemi microelettromeccanici (MEMS)
Nella produzione dei MEMS (Micro-Electro-Mechanical Systems), l’incisione a secco è utilizzata per realizzare cavità, membrane, canali, ponti sospesi e altre microstrutture tridimensionali. Tecniche come il Deep Reactive Ion Etching (DRIE) consentono di ottenere incisioni profonde con elevato rapporto di aspetto, fondamentali per la fabbricazione di accelerometri, giroscopi, sensori di pressione, microvalvole, microattuatori e numerosi altri dispositivi impiegati nell’automotive, nell’industria e nell’elettronica di consumo.
Fotonica e optoelettronica
L’incisione a secco svolge un ruolo essenziale anche nella fotonica integrata e nell’optoelettronica, dove è utilizzata per modellare strutture in grado di guidare, modulare o confinare la luce. Guide d’onda ottiche, reticoli di diffrazione, cristalli fotonici, risonatori ottici e modulatori sono solo alcuni dei dispositivi che richiedono processi di incisione estremamente precisi. La qualità delle superfici e delle pareti laterali incide direttamente sulle prestazioni ottiche, rendendo il controllo del processo un fattore determinante.
Elettronica di potenza e radiofrequenza
L’incisione a secco trova ampio impiego anche nella lavorazione di materiali avanzati come il carburo di silicio e il nitruro di gallio, utilizzati nell’elettronica di potenza e nei dispositivi a radiofrequenza. Questi semiconduttori consentono di realizzare componenti capaci di operare ad alte tensioni, elevate frequenze e temperature superiori rispetto ai dispositivi tradizionali, rendendoli ideali per veicoli elettrici, reti energetiche, sistemi radar e telecomunicazioni.
Celle solari
Nel settore fotovoltaico, l’incisione a secco è impiegata per realizzare microstrutture superficiali che riducono la riflessione della luce e aumentano l’assorbimento della radiazione solare. Inoltre, il processo permette di definire con precisione gli elettrodi e le diverse regioni funzionali delle celle, contribuendo a migliorarne il rendimento e l’efficienza energetica.
Sensori e dispositivi biomedicali ottenibili con l’incisione a secco
La miniaturizzazione ottenibile mediante incisione a secco ha favorito lo sviluppo di una vasta gamma di sensori e dispositivi destinati al settore biomedicale. Biosensori, sensori chimici, microfluidica e sistemi lab-on-a-chip richiedono infatti la realizzazione di microcanali, camere di reazione e altre strutture con tolleranze estremamente ridotte. La precisione del processo garantisce elevate prestazioni analitiche e una notevole riproducibilità dei dispositivi.
Nanotecnologie e ricerca avanzata
Nell’ambito delle nanotecnologie, l’incisione a secco rappresenta uno strumento fondamentale per la fabbricazione di nanostrutture, dispositivi quantistici, materiali funzionalizzati e componenti destinati alla ricerca scientifica. La possibilità di controllare il processo su scala nanometrica consente di sviluppare nuove architetture per l’elettronica, la fotonica, il calcolo quantistico e numerose applicazioni emergenti, contribuendo all’evoluzione delle tecnologie del futuro.
